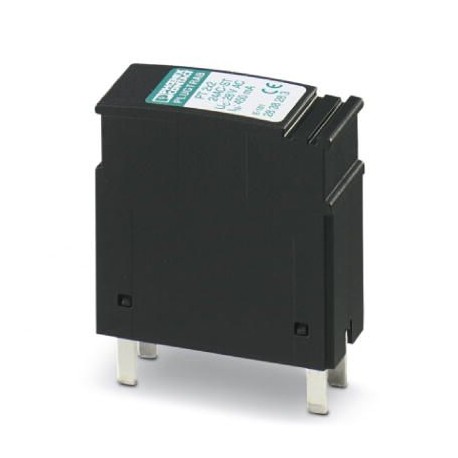

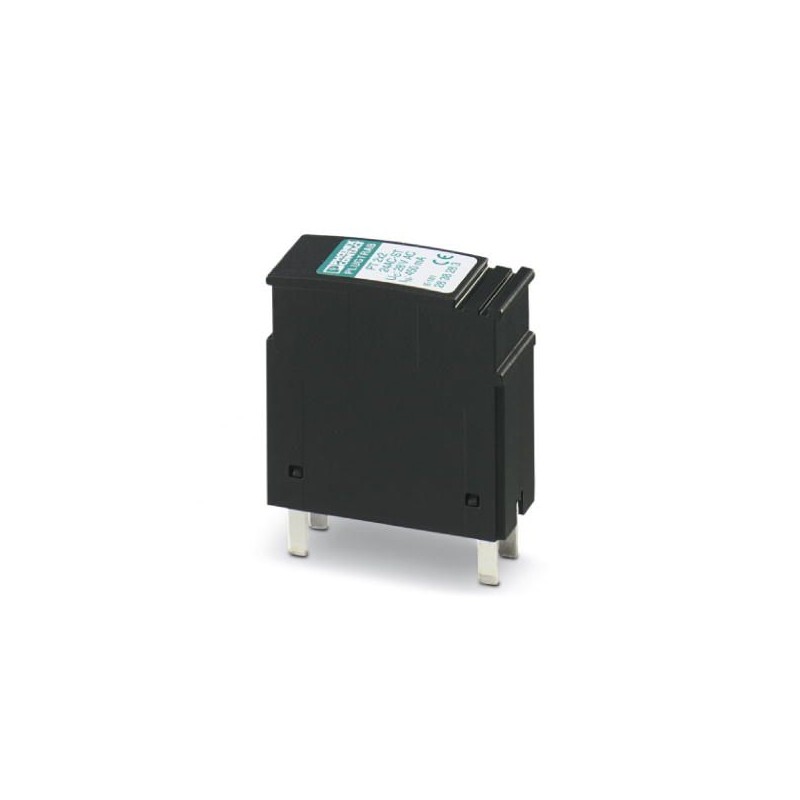

PT 2X2-24AC-ST 2838283 PHOENIX CONTACT Überspannungsschutzstecker
PT 2X2-24AC-ST
2838283
PHOENIX_CONTACT
Überspannungsschutzstecker
Trabtech (TT)
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2838283 |
|---|---|
| Verpackungseinheit | 10 STK |
| Verkaufsschlüssel | K1 - Überspannungsschutz |
| Katalogseite | Seite 99 (C-4-2017) |
| GTIN | 4017918182687 |
| Gewicht pro Stück (exklusive Verpackung) | 20,293 g |
| Gewicht pro Stück (inklusive Verpackung) | 25,050 g |
| Zolltarifnummer | 85363010 |
| Herkunftsland | DE (Deutschland) |
Maße
| Höhe | 44,8 mm |
|---|---|
| Breite | 17,5 mm |
| Tiefe | 51,7 mm |
| Teilungseinheit | 1 TE |
| Höhe Komplettmodul | 90 mm |
| Breite Komplettmodul | 17,7 mm |
| Tiefe Komplettmodul | 65,5 mm |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -40 °C ... 85 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Höhenlage | ≤ 2000 m (amsl (über normal Null)) |
| Schutzart | IP20 |
Allgemein
| Material Gehäuse | PA 6.6 |
|---|---|
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Farbe | tiefschwarz RAL 9005 |
| Montageart | auf Basiselement |
| Bauform | Stecker |
| Wirkungsrichtung | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| Ableiter prüfbar mit CHECKMASTER ab Softwarerevision: | ab SW-Rev. 1.00 |
Weitere Beschreibungen
| Hinweis | Technische Daten sind gültig in Verbindung mit folgend genannten Basiselementen: |
|---|---|
| PT 2X2+F-BE 2839224 | |
| PT 2X2-BE 2839208 |
Schutzschaltung
| IEC-Prüfklasse | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Nennspannung UN | 24 V AC |
| Höchste Dauerspannung UC | 40 V DC |
| 28 V AC | |
| Bemessungsstrom | 450 mA (45 °C) |
| Betriebswirkstrom ICbei UC | ≤ 5 µA |
| Schutzleiterstrom IPE | ≤ 1 µA (mit PT 2X2+F-BE) |
| ≤ 4 µA (mit PT 2X2-BE) | |
| Nennableitstoßstrom In(8/20) µs (Ader-Ader) | 10 kA |
| Nennableitstoßstrom In(8/20)µs (Ader-Erde) | 10 kA |
| Impulsableitstoßstrom Iimp(10/350) µs | 2,5 kA |
| Gesamtableitstoßstrom Itotal(8/20) µs | 20 kA |
| Ableitstoßstrom Imax(8/20) µs maximal (Ader-Ader) | 10 kA |
| Ableitstoßstrom Imax(8/20) µs maximal (Ader-Erde) | 20 kA |
| Nennimpulsstrom Ian (10/1000)µs (Ader-Ader) | 23 A |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Ader) spike | ≤ 55 V |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) spike | ≤ 450 V (mit PT 2X2-BE) |
| ≤ 1 kV (mit PT 2X2+F-BE) | |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Ader) statisch | ≤ 55 V |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) statisch | ≤ 25 V (mit PT 2X2-BE) |
| ≤ 50 V (mit PT 2X2+F-BE) | |
| Restspannung bei In(Ader-Ader) | ≤ 55 V |
| Restspannung bei Ian (10/1000) µs (Ader-Ader) | ≤ 65 V |
| Schutzpegel Up(Ader-Ader) | ≤ 80 V (C2 - 10 kV / 5 kA) |
| Schutzpegel Up(Ader-Erde) | ≤ 450 V (C2 - 10 kV / 5 kA mit PT 2X2-BE) |
| ≤ 1000 V (C2 - 10 kV / 5 kA mit PT 2X2+F-BE) | |
| Schutzpegel Upstatisch (Ader-Ader) | ≤ 50 V (C2 - 10 kV / 5 kA) |
| Schutzpegel Upstatisch (Ader-Erde) | ≤ 50 V (C2 - 10 kV / 5 kA mit PT 2X2-BE) |
| ≤ 100 V (C2 - 10 kV / 5 kA mit PT 2X2+F-BE) | |
| Ansprechzeit tA(Ader-Ader) | ≤ 1 ns |
| Ansprechzeit tA (Ader-Erde) | ≤ 100 ns |
| Einfügungsdämpfung aE, sym. | typ. 0,5 dB (≤ 1,5 MHz / 50 Ω) |
| typ. 0,2 dB (≤ 500 kHz / 150 Ω) | |
| typ. 0,1 dB (≤ 100 kHz / 600 Ω) | |
| Grenzfrequenz fg (3dB), sym. im 50 Ohm-System | typ. 8 MHz |
| Grenzfrequenz fg (3dB), sym. im 150 Ohm-System | typ. 3 MHz |
| Grenzfrequenz fg (3dB), sym. im 600 Ohm-System | typ. 800 kHz |
| Kapazität (Ader-Ader) | typ. 1,1 nF |
| Kapazität (Ader-Erde) | typ. 8 pF (mit PT 2X2-BE) |
| typ. 2 pF (mit PT 2X2+F-BE) | |
| Widerstand pro Pfad | 2,2 Ω ±10 % |
| Meldung Überspannungsschutz defekt | keine |
| Erforderliche Vorsicherung maximal | 500 mA (T) |
| Stoßstromfestigkeit (Ader-Ader) | C2 - 10 kV/5 kA |
| C3 - 23 A | |
| Stoßstromfestigkeit (Ader-Erde) | C2 - 10 kV/5 kA |
| D1 - 2,5 kA |
Anschlussdaten
| Anschlussart | Schraubanschluss (in Verbindung mit Basiselement) |
|---|---|
| Schraubengewinde | M3 |
| Anzugsdrehmoment | 0,5 Nm |
| Abisolierlänge | 8 mm |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
Normen und Bestimmungen
| Normen/Bestimmungen | IEC 61643-21 2000 + Corrigendum 2001 + A1:2008, modifiziert + A2:2012 |
|---|---|
| EN 61643-21 2001 + A1:2009 + A2:2013 |
Klassifikationen
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
