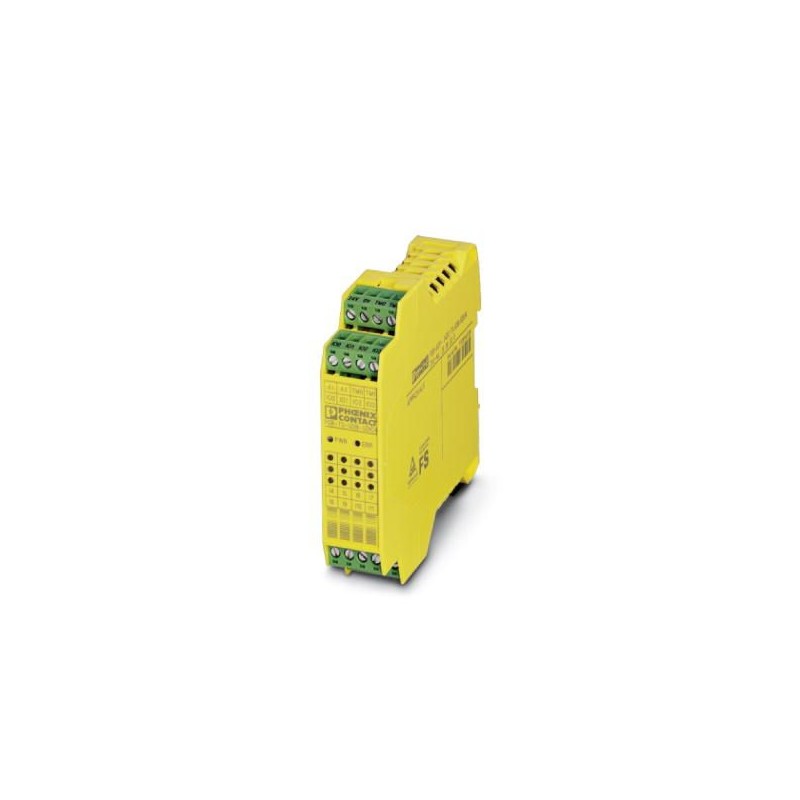

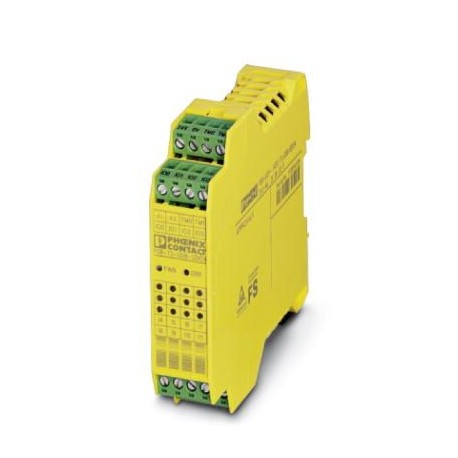

PSR-SPP- 24DC/TS/SDI8/SDIO4 2986041 PHOENIX CONTACT Ein-/Ausgangserweiterungsmodul des PSR-TRISAFE-M mit 8 s.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PSR-SPP- 24DC/TS/SDI8/SDIO4 2986041 PHOENIX CONTACT Ein-/Ausgangserweiterungsmodul des PSR-TRISAFE-M mit 8 s..

PSR-SPP- 24DC/TS/SDI8/SDIO4

2986041

PHOENIX_CONTACT

Verfügbar

Schiff am heute

Ein-/Ausgangserweiterungsmodul des PSR-TRISAFE-M mit 8 sicheren Eingängen und 4 sicheren parametrierbaren Kanälen (wahlweise sichere Ein- oder Ausgänge), 2 Takt-/Meldeausg.; bis zu SILCL 3, Kat.4/PLe, SIL 3, EN 50156, steckbare Zugfederklemme

Mehr Infos


Steuerungen SPS

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
1+$376.41
2+$368.56
3+$368.07
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Maße

Breite22,5 mm
Höhe112 mm
Tiefe114,5 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-20 °C ... 55 °C
Umgebungstemperatur (Lagerung/Transport)-20 °C ... 70 °C

Eingangsdaten

Eingangsnennspannung UN24 V DC (A1 / A2)
Eingangsspannungsbereich bezogen auf UN0,85 ... 1,1
Typischer Eingangsstrom bei UN100 mA
Maximale Reaktionszeit< 30 ms
Überbrückung von Spannungseinbrüchen20 ms
Wiederbereitschaftszeit< 10 s
SchutzbeschaltungÜberspannungsschutz Suppressordiode
Statusanzeige2 LEDs (grün, rot)
Anzahl sichere Eingänge12 (davon 4x konfigurierbar als Ein- oder Ausgang)
Nennspannung UN24 V DC
Stromaufnahme typisch4 mA
Signalpegel "0"-Signal< 5 V
Signalpegel "1"-Signal> 11 V
Zulässige Leitungslänge2000 m
Fehlererkennungszeit bei 1-kanaliger Struktur< 1 s
Statusanzeige12 LEDs (grün)

Ausgangsdaten

Kontaktausführung8 sichere digitale Eingänge
4 sichere digitale Ausgänge
4 sichere digitale Eingänge
2 Taktausgänge
2 Meldeausgänge
Anzahl sichere Halbleiterausgänge4 (bei Benutzung der 4 parametrierbaren Ein- / Ausgänge als Ausgänge)
Nennspannung UN24 V DC
Grenzdauerstrom4x 0,5 A (siehe Deratingkurve)
Max. kapazitive Last1 µF (Bei Einsatz elektromechanischer Komponenten (z. B. Schützen) ist die kapazitive Last zu vernachlässigen.)
Max. induktive LastAn induktiven Lasten ist eine geeignete und wirksame Schutzbeschaltung vorzunehmen. Eine empfohlene Maßnahme ist der Einsatz von Freilaufdioden.
Testimpulse< 1 ms
Anzahl der Ausgänge2
Nennspannung UN24 V DC
Grenzdauerstrom50 mA
Testimpulse~ 1 ms

Allgemein

Nettogewicht99,99 g
MontageartTragschienenmontage
SchutzartIP54
IP20
Schutzart Einbauort minimalIP54
Einbaulagewaagerecht
Ansteuerungein- und zweikanalig
Kenngrößen nach EN ISO 138494
Kenngrößen für IEC 615083
Material GehäusePolyamid PA unverstärkt
SchnittstellenTragschienen-TBUS für Anschluss an das Mastermodul, im Lieferumfang enthalten

Anschlussdaten

AnschlussartZugfederanschluss
steckbarja
Leiterquerschnitt starr min0,2 mm²
Leiterquerschnitt starr max1,5 mm²
Leiterquerschnitt flexibel min.0,2 mm²
Leiterquerschnitt flexibel max.1,5 mm²
Leiterquerschnitt AWG min24
Leiterquerschnitt AWG max16
Abisolierlänge8 mm
