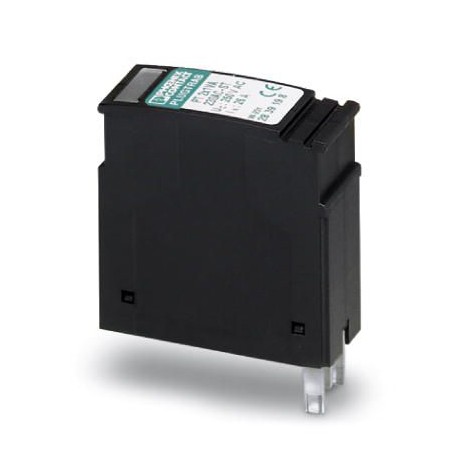

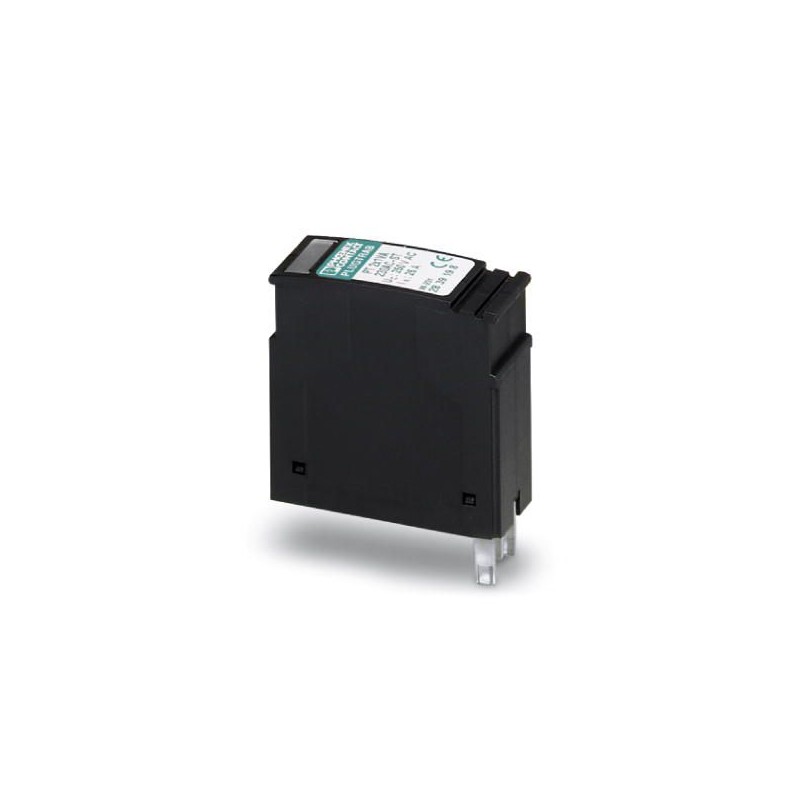

PT 2X1VA-230AC-ST
2839198
PHOENIX_CONTACT
1
Überspannungsschutzstecker
Trabtech (TT)
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Danke für Ihr Interesse an unseren Produkten, wir hoffen die Lieferzeit ist ok.
Während der Bestellung können Sie den für Sie bestmöglichen Versand wählen: Express 24h, Standard 48h/72h, etc.
Bestellschlüssel | 2839198 |
---|---|
Verpackungseinheit | 10 STK |
Verkaufsschlüssel | K1 - Überspannungsschutz |
Katalogseite | Seite 114 (C-4-2017) |
GTIN | 4017918182854 |
Gewicht pro Stück (exklusive Verpackung) | 24,233 g |
Gewicht pro Stück (inklusive Verpackung) | 28,970 g |
Zolltarifnummer | 85363010 |
Herkunftsland | DE (Deutschland) |
Höhe | 44,8 mm |
---|---|
Breite | 17,5 mm |
Tiefe | 51,7 mm |
Teilungseinheit | 1 TE |
Höhe Komplettmodul | 90 mm |
Breite Komplettmodul | 17,7 mm |
Tiefe Komplettmodul | 65,5 mm |
Umgebungstemperatur (Betrieb) | -40 °C ... 85 °C |
---|---|
Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
Höhenlage | ≤ 2000 m (amsl (über normal Null)) |
Schutzart | IP20 |
Material Gehäuse | PA 6.6 |
---|---|
Brennbarkeitsklasse nach UL 94 | V-0 |
Farbe | tiefschwarz RAL 9005 |
Montageart | auf Basiselement |
Bauform | Stecker |
Wirkungsrichtung | Line-Line & Line-Earth Ground |
Ableiter prüfbar mit CHECKMASTER ab Softwarerevision: | ab SW-Rev. 1.00 |
Hinweis | Technische Daten sind gültig in Verbindung mit folgend genannten Basiselementen: |
---|---|
PT -BE/ FM 2839282 |
IEC-Prüfklasse | C1 |
---|---|
C2 | |
C3 | |
D1 | |
Nennspannung UN | 230 V AC (50/60 Hz) |
Höchste Dauerspannung UC | 275 V DC |
275 V AC (50/60 Hz) | |
Bemessungsstrom | 26 A AC (30 °C) |
1 A DC (82 °C) | |
Betriebswirkstrom ICbei UC | ≤ 1,5 mA AC |
≤ 2 mA DC | |
Schutzleiterstrom IPE | ≤ 3 mA AC |
≤ 4 mA DC | |
Nennableitstoßstrom In(8/20)µs (Ader-Erde) | 2,5 kA |
Impulsableitstoßstrom Iimp(10/350) µs | 500 A |
Gesamtableitstoßstrom Itotal(8/20) µs | 5 kA |
Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) spike | ≤ 650 V |
Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) statisch | ≤ 650 V |
Schutzpegel Up(Ader-Erde) | ≤ 750 V (C1 - 1,4 kV / 0,7 kA) |
≤ 900 V (C2 - 5 kV/2,5 kA) | |
≤ 750 V (C3 - 100 A) | |
Ansprechzeit tA (Ader-Erde) | ≤ 25 ns |
Einfügungsdämpfung aE, asym. | typ. 0,3 dB (≤ 650 kHz / 150 Ω) |
Grenzfrequenz fg (3dB), asym. (GND) im 150 Ohm-System | typ. 2,2 MHz |
Kapazität (Ader-Erde) | typ. 1 nF |
Meldung Überspannungsschutz defekt | keine |
Erforderliche Vorsicherung maximal | 25 A AC (gL/gG) |
1 A DC (T) | |
Stoßstromfestigkeit (Ader-Erde) | C1 - 1,4 kV / 0,7 kA |
C2 - 5 kV/2,5 kA | |
C3 - 100 A | |
D1 - 500 A |
Anschlussart | Schraubanschluss (in Verbindung mit Basiselement) |
---|---|
Schraubengewinde | M3 |
Anzugsdrehmoment | 0,5 Nm |
Abisolierlänge | 8 mm |
Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
Leiterquerschnitt AWG | 24 ... 12 |
Normen/Bestimmungen | IEC 61643 2000 + Corrigendum 2001 + A1:2008, modifiziert + A2:2012 |
---|---|
EN 61643-21 2001 + A1:2009 + A2:2013 |
