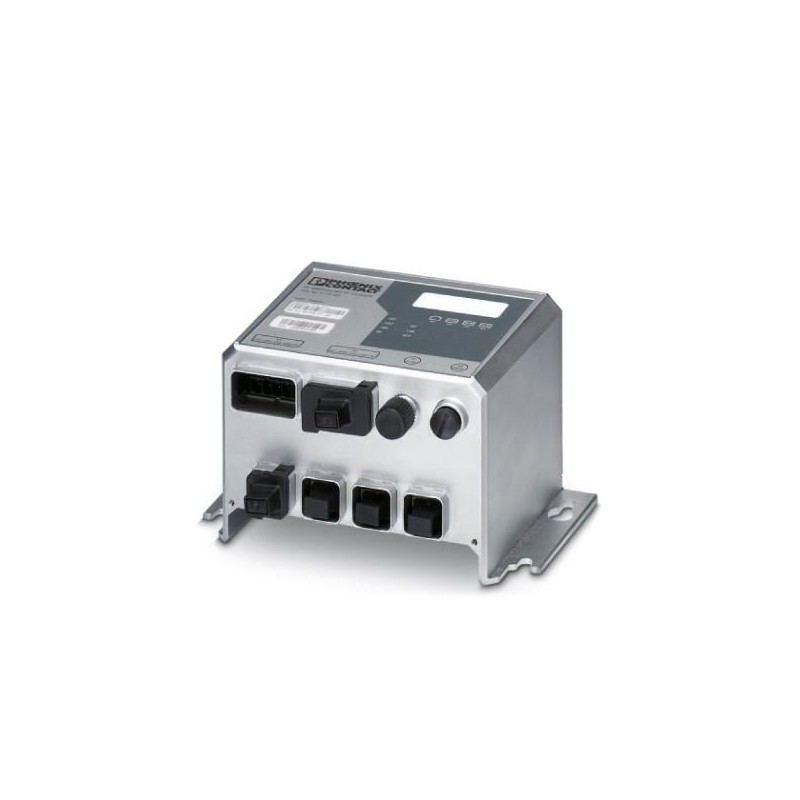

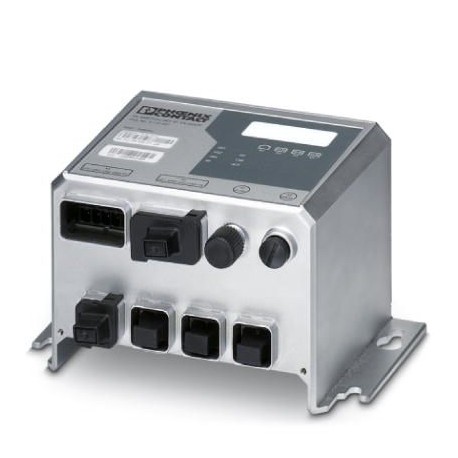

FL SWITCH IRT IP TX/3POF 2700697 PHOENIX CONTACT Industrial Ethernet Switch
FL SWITCH IRT IP TX/3POF
2700697
PHOENIX_CONTACT
Industrial Ethernet Switch
I / O
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2700697 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | O1 - Automatisierungssys. |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 417 (C-6-2017) |
| GTIN | 4046356741767 |
| Gewicht pro Stück (exklusive Verpackung) | 2.133,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 2.133,000 g |
| Zolltarifnummer | 85176200 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Schutzart | IP67 |
|---|---|
| Umgebungstemperatur (Betrieb) | -25 °C ... 60 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % (keine Betauung) |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 5 % ... 95 % (keine Betauung) |
| Luftdruck (Betrieb) | 86 kPa ... 108 kPa (2000 m üNN) |
| Luftdruck (Lagerung/Transport) | 66 kPa ... 108 kPa (3500 m üNN) |
Schnittstellen
| Schnittstelle 1 | Ethernet |
|---|---|
| Anzahl der Ports | 1 (RJ45-Ports) |
| Übertragungsphysik | Kupfer |
| Übertragungsgeschwindigkeit | 10/100 MBit/s |
| Übertragungslänge | 100 m (pro Segment) |
| Signal-LEDs | Versorgungsspannung, Datenübertragung, Fehler, Link, Activity |
| Schnittstelle 2 | POF/PCF |
| Anzahl der Ports | 3 (SC-RJ) |
| Übertragungsphysik | POF-SCRJ |
| Übertragungsgeschwindigkeit | 100 MBit/s (vollduplex) |
| Übertragungslänge | bis zu 100 m (je nach verwendeter Faser) |
| Wellenlänge | 650 nm |
Funktion
| Grundfunktionalität | Cut-Through / Store-and-forward Switch normkonform IEEE 802.3 2 Prioritätsklassen nach IEEE802.1p, TCP/IP-Protokoll, DCP-fähig, integrierte Web-Server-Funktion, PROFINET Device. |
|---|---|
| Redundanz | MRP (Media Redundancy Protocol) |
| Unterstützte Browser | Internet Explorer ab Version 5.5 |
| PROFINET-Gerätefunktion | PROFINET-IO Device |
| PROFINET Spezifikation | PROFINET-IO RT/IRT, Spec. 2.x |
| PROFINET-Conformance-Klasse | Conformance-Class C |
| Status- und Diagnoseanzeigen | LEDs: US1, US2 (Spannungsversorgung), Fail (Alarmkontakt), je 3 LEDs pro Ethernet Port (Link, Activity und FO-Status) und BF (Bus Fail) |
| Meldekontakt Ansteuerspannung | 24 V (typisch) |
| Meldekontakt Ansteuerstrom | typisch |
Netzausdehnungsparameter
| Kaskadiertiefe | Linien- und Sternstruktur: beliebig |
|---|---|
| Maximale Leitungslänge (Twisted-Pair) | 100 m |
Versorgungsspannung
| Versorgungsspannung | 24 V DC (redundant) |
|---|---|
| Restwelligkeit | 3,6 VSS(innerhalb des zulässigen Spannungsbereiches) |
| Versorgungsspannungsbereich | 18,5 V DC ... 30,2 V DC |
| Stromaufnahme typisch | 260 mA (bei US= 24 V DC) |
| Stromaufnahme maximal | 260 mA |
| Stromaufnahme | 270 mA (bei 24 V DC) |
Allgemein
| Montageart | Wandmontage |
|---|---|
| Bauform AX | Stand-Alone |
| Nettogewicht | 2133 g |
| Material Gehäuse | Zinkdruckguss, Oberfläche unterkupfert und vernickelt |
| MTTF | 254,18 Jahre (SN 29500 Standard, Temperatur 25 °C, Arbeitszyklus 21 % (5 Tage pro Woche, 8 Std. pro Tag)) |
| 110,85 Jahre (SN 29500 Standard, Temperatur 40 °C, Arbeitszyklus 34,25 % (5 Tage pro Woche, 12 Std. pro Tag)) | |
| 23,82 Jahre (SN 29500 Standard, Temperatur 55 °C, Arbeitszyklus 100 % (7 Tage pro Woche, 24 Std. pro Tag)) |
Anschlussdaten
| Anschlussart | Schraubanschluss |
|---|---|
| Leiterquerschnitt starr min | 0,2 mm² |
| Leiterquerschnitt starr max | 2,5 mm² |
| Leiterquerschnitt flexibel min. | 0,2 mm² |
| Leiterquerschnitt flexibel max. | 2,5 mm² |
| Leiterquerschnitt AWG min | 24 |
| Leiterquerschnitt AWG max | 12 |
| Abisolierlänge | 7 mm |
Normen und Bestimmungen
| Elektromagnetische Verträglichkeit | Konformität zur EMV-Richtlinie 2014/30/EU |
|---|---|
| Art der Prüfung | Schock nach EN 60068-2-27/IEC 60068-2-27 |
| Prüfergebnis | Betrieb: 30g, 3x je Raumrichtung |
| Art der Prüfung | Schock nach EN 60068-2-27/IEC 60068-2-27 |
| Vibrationsfestigkeit nach EN 60068-2-6/IEC 60068-2-6 | |
| Prüfergebnis | Betrieb/Lagerung/Transport: 5g, 150 Hz, Kriterium 3 |
| Art der Prüfung | Freier Fall nach IEC 60068-2-32 |
| Prüfergebnis | 0,5 m |
| Art der Prüfung | Vibrationsfestigkeit nach IEC 61373, EN 61373 |
| Prüfergebnis | Kategorie 1, Klasse B |
| Vibration (Lagerung/Transport) | 5g, 10 Hz ... 150 Hz, nach IEC 60068-2-6 |
| Vibration (Betrieb) | nach IEC 60068-2-6: 5g, 10 Hz ... 150 Hz |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 10.0.119170401eCl@ss 4.027250501eCl@ss 4.127250501eCl@ss 5.027250501eCl@ss 5.119030100eCl@ss 6.019170100eCl@ss 7.019170106eCl@ss 8.019170106eCl@ss 9.019170106
