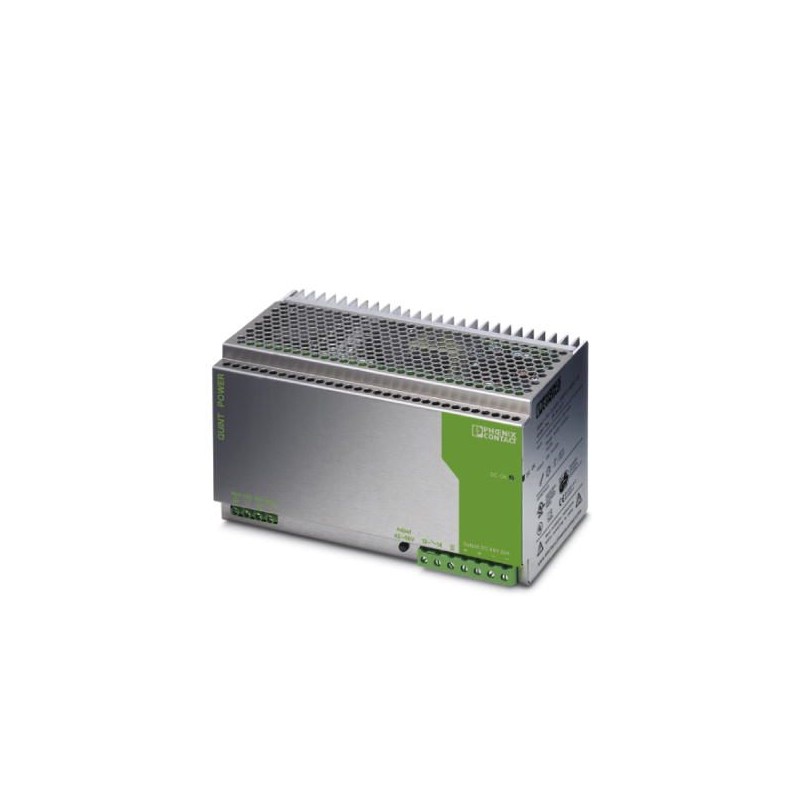

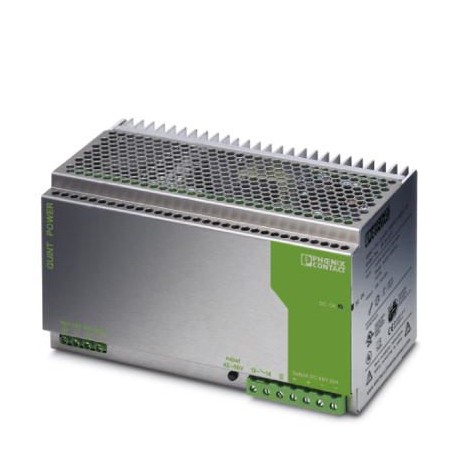

QUINT-PS-3X400-500AC/48DC/20 2938222 PHOENIX CONTACT Stromversorgung
QUINT-PS-3X400-500AC/48DC/20
2938222
PHOENIX_CONTACT
Stromversorgung
Netzteile
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2938222 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | H1 - Stromversorgungen |
| Katalogseite | Seite 567 (IF-2009) |
| GTIN | 4017918927066 |
| Gewicht pro Stück (exklusive Verpackung) | 3.500,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 3.842,000 g |
| Zolltarifnummer | 85044030 |
| Herkunftsland | DE (Deutschland) |
Maße
| Breite | 240 mm |
|---|---|
| Höhe | 130 mm |
| Tiefe | 125 mm |
| Breite bei alternativer Montage | 122 mm |
| Höhe bei alternativer Montage | 130 mm |
| Tiefe bei alternativer Montage | 243 mm |
Umgebungsbedingungen
| Schutzart | IP20 |
|---|---|
| Umgebungstemperatur (Betrieb) | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Max. zul. Luftfeuchtigkeit (Betrieb) | 95 % (bei 25 °C, keine Betauung) |
Eingangsdaten
| Eingangsnennspannungsbereich | 3x 400 V AC ... 500 V AC |
|---|---|
| Eingangsspannungsbereich | 3x 320 V AC ... 575 V AC (für alle drei Phasen) |
| 450 V DC ... 800 V DC (für alle drei Phasen) | |
| Frequenzbereich AC | 45 Hz ... 65 Hz |
| Frequenzbereich DC | 0 Hz |
| Stromaufnahme | ca. 3x 2,3 A (400 V AC) |
| 1,9 A (480 V AC) | |
| Nennleistungsaufnahme | 1034 W |
| Einschaltstromstoß | < 15 A |
| Netzausfallüberbrückung | > 20 ms (400 V AC) |
| > 30 ms (480 V AC) | |
| Auswahl geeigneter Sicherungen | 3x 6 A ... 16 A (Charakteristik B, C, D, K) |
| Schutzbenennung | Transientenüberspannungsschutz |
| Schutzschaltung/-Bauteil | Varistor |
Ausgangsdaten
| Nennausgangsspannung | 48 V DC ±1 % |
|---|---|
| Einstellbereich der Ausgangsspannung (USet) | 30 V DC ... 56 V DC (> 48 V DC, leistungskonstant begrenzt) |
| Nennausgangsstrom (IN) | 20 A (-25 °C ... 60 °C) |
| POWER BOOST (IBoost) | 22 A (-25 °C ... 40 °C dauerhaft) |
| Derating | 60 °C ... 70 °C (2,5 % / K) |
| Parallelschaltbarkeit | ja, zur Redundanz und Leistungserhöhung |
| Serienschaltbarkeit | ja |
| Restwelligkeit | < 20 mVSS |
| Ausgangsleistung | 960 W |
| Einschaltzeit typisch | < 1 s |
| Schaltspitzen Nennlast | < 140 mVSS(20 MHz) |
| Verlustleistung Leerlauf maximal | 20 W |
| Verlustleistung Nennlast maximal | 90 W |
Allgemein
| Nettogewicht | 3,5 kg |
|---|---|
| Betriebsspannungsanzeige | LED grün |
| Wirkungsgrad | > 90 % (bei 230 V AC und Nennwerten) |
| Isolationsspannung Eingang/Ausgang | 3 kV (Typprüfung) |
| 1,5 kV (Stückprüfung) | |
| Schutzklasse | I (mit PE-Anschluss) |
| Schutzart | IP20 |
| MTBF (IEC 61709, SN 29500) | > 500000 h |
| Einbaulage | waagerechte Tragschiene NS 35, EN 60715 |
| Montagehinweis | anreihbar: horizontal 0 mm, vertikal 50 mm |
Anschlussdaten Eingang
| Anschlussart | Schraubanschluss |
|---|---|
| Leiterquerschnitt starr min | 0,2 mm² |
| Leiterquerschnitt starr max | 6 mm² |
| Leiterquerschnitt flexibel min. | 0,2 mm² |
| Leiterquerschnitt flexibel max. | 4 mm² |
| Leiterquerschnitt AWG min | 24 |
| Leiterquerschnitt AWG max | 10 |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
Anschlussdaten Ausgang
| Anschlussart | Schraubanschluss |
|---|---|
| Leiterquerschnitt starr min | 0,5 mm² |
| Leiterquerschnitt starr max | 16 mm² |
| Leiterquerschnitt flexibel min. | 0,5 mm² |
| Leiterquerschnitt flexibel max. | 10 mm² |
| Leiterquerschnitt AWG min | 20 |
| Leiterquerschnitt AWG max | 6 |
| Abisolierlänge | 10 mm |
| Schraubengewinde | M4 |
Signalisierung
| Benennung Ausgang | DC-OK, aktiv |
|---|---|
| Beschreibung des Ausgangs | UOUT> 0,9 x UN: High-Signal |
| Schaltspannung maximal | ≤ 24 V |
| Ausgangsspannung | + 24 V DC |
| Einschaltstrom maximal | ≤ 20 mA |
| Dauerlaststrom | ≤ 20 mA |
| Statusanzeige | LED "DC OK" grün |
| Hinweis zur Statusanzeige | UOUT< 0,9 x UN: LED blinkt |
| Leiterquerschnitt starr min | 0,5 mm² |
| Leiterquerschnitt starr max | 16 mm² |
| Leiterquerschnitt flexibel min. | 0,5 mm² |
| Leiterquerschnitt flexibel max. | 10 mm² |
| Leiterquerschnitt AWG min | 20 |
| Leiterquerschnitt AWG max | 6 |
| Schraubengewinde | M4 |
| Benennung Ausgang | DC-OK, potenzialfrei |
| Beschreibung des Ausgangs | Relaiskontakt, UOUT> 0,9 x UN: Kontakt geschlossen |
| Schaltspannung maximal | ≤ 30 V AC/DC |
| Einschaltstrom maximal | max. 0,5 A |
| Dauerlaststrom | ≤ 1 A |
| Statusanzeige | LED "DC OK" grün |
| Hinweis zur Statusanzeige | UOUT< 0,9 x UN: LED blinkt |
Normen und Bestimmungen
| Elektromagnetische Verträglichkeit | Konformität zur EMV-Richtlinie 2014/30/EU |
|---|---|
| Störabstrahlung | EN 55011 (EN 55022) |
| Störfestigkeit | EN 61000-6-2:2005 |
| Anschluss gemäß Norm | CUL |
| Niederspannungs-Richtlinie | Konformität zur NSR-Richtlinie 2006/95/EG |
| Norm - Sicherheit von Transformatoren | EN 61558-2-17 |
| Norm - Elektrische Sicherheit | EN 60950-1/VDE 0805 (SELV) |
| EN 61558-2-17 | |
| Norm - Ausrüstung von Starkstromanlagen mit elektronischen Betriebsmitteln | EN 50178/VDE 0160 (PELV) |
| Norm - Sichere Trennung | DIN VDE 0100-410 |
| Norm - Begrenzung Netz-Oberschwingungsströme | EN 61000-3-2 |
| Norm - Gerätesicherheit | GS (Geprüfte Sicherheit) |
| UL-Zulassungen | UL/C-UL Listed UL 508 |
| UL/C-UL Recognized UL 60950-1 | |
| Einrichtungen der Informationstechnik - Sicherheit (CB Scheme) | CB-Scheme |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027040702eCl@ss 4.127040702eCl@ss 5.027049002eCl@ss 5.127049000eCl@ss 6.027049000eCl@ss 7.027049002eCl@ss 8.027049002eCl@ss 9.027040701
