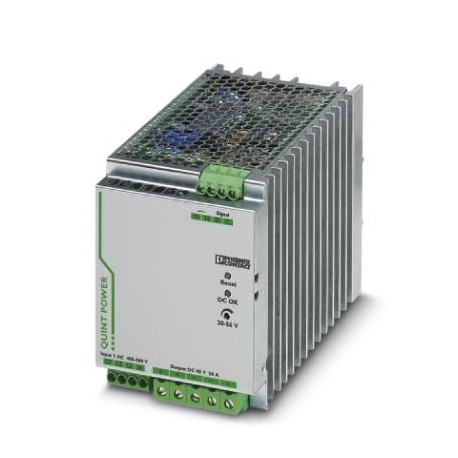

QUINT-PS/3AC/48DC/20 2320827 PHOENIX CONTACT Stromversorgung
QUINT-PS/3AC/48DC/20
2320827
PHOENIX_CONTACT
Stromversorgung
Netzteile
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2320827 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | H1 - Stromversorgungen |
| Katalogseite | Seite 214 (C-4-2017) |
| GTIN | 4046356547734 |
| Gewicht pro Stück (exklusive Verpackung) | 2.500,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 2.912,100 g |
| Zolltarifnummer | 85044030 |
| Herkunftsland | TH (Thailand) |
Maße
| Breite | 96 mm |
|---|---|
| Höhe | 130 mm |
| Tiefe | 179 mm |
| Breite bei alternativer Montage | 176 mm |
| Höhe bei alternativer Montage | 130 mm |
| Tiefe bei alternativer Montage | 99 mm |
Umgebungsbedingungen
| Schutzart | IP20 |
|---|---|
| Umgebungstemperatur (Betrieb) | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| Umgebungstemperatur (Startup type tested) | -40 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Max. zul. Luftfeuchtigkeit (Betrieb) | ≤ 95 % (bei 25 °C, keine Betauung) |
| Klimaklasse | 3K3 (nach EN 60721) |
| Verschmutzungsgrad | 2 |
| Aufstellhöhe | 4000 m |
Eingangsdaten
| Eingangsnennspannungsbereich | 3x 400 V AC ... 500 V AC |
|---|---|
| Eingangsspannungsbereich | 3x 320 V AC ... 575 V AC |
| 2x 360 V AC ... 575 V AC (Nicht zugelassen durch UL!) | |
| 450 V DC ... 800 V DC | |
| Frequenzbereich AC | 45 Hz ... 65 Hz |
| Frequenzbereich DC | 0 Hz |
| Ableitstrom gegen PE | < 3,5 mA |
| Stromaufnahme | 3x 2,1 A (400 V AC) |
| 3x 1,7 A (500 V AC) | |
| 1,7 A (600 V DC) | |
| Nennleistungsaufnahme | 1386 VA |
| Einschaltstromstoß | < 20 A (typisch) |
| Netzausfallüberbrückung | typ. 25 ms (400 V AC) |
| typ. 35 ms (500 V AC) | |
| Auswahl geeigneter Sicherungen | 6 A ... 16 A (AC: Charakteristik B, C, D, K) |
| Schutzbenennung | Transientenüberspannungsschutz |
| Schutzschaltung/-Bauteil | Varistor |
Ausgangsdaten
| Nennausgangsspannung | 48 V DC ±1 % |
|---|---|
| Einstellbereich der Ausgangsspannung (USet) | 30 V DC ... 56 V DC (> 48 V DC, leistungskonstant begrenzt) |
| Nennausgangsstrom (IN) | 20 A (-25 °C ... 60 °C, UOUT= 48 V DC) |
| POWER BOOST (IBoost) | 22,5 A (-25 °C ... 40 °C dauerhaft, UOUT= 48 V DC) |
| Selective Fuse Breaking (ISFB) | 100 A (12 ms) |
| Derating | 60 °C ... 70 °C (2,5 % / K) |
| Parallelschaltbarkeit | ja, zur Redundanz und Leistungserhöhung |
| Serienschaltbarkeit | ja |
| Rückspeisefestigkeit | max. 60 V DC |
| Schutz gegen Überspannung am Ausgang | < 60 V DC |
| Aktive Strombegrenzung | ca. IBOOST= 22,5 A (bei Kurzschluss) |
| Regelabweichung | < 1 % (Laständerung statisch 10 % ... 90 %) |
| < 4 % (Laständerung dynamisch 10 % ... 90 %) | |
| < 0,1 % (Eingangsspannungsänderung ±10 %) | |
| Restwelligkeit | < 50 mVSS(bei Nennwerten) |
| Ausgangsleistung | 960 W |
| Einschaltzeit typisch | < 1 s |
| Verlustleistung Leerlauf maximal | 24 W |
| Verlustleistung Nennlast maximal | 70 W |
Allgemein
| Nettogewicht | 2,5 kg |
|---|---|
| Wirkungsgrad | > 93 % (bei 400 V AC und Nennwerten) |
| Isolationsspannung Eingang/Ausgang | 4 kV AC (Typprüfung) |
| 2 kV AC (Stückprüfung) | |
| Isolationsspannung Eingang/PE | 3,5 kV AC (Typprüfung) |
| 2 kV AC (Stückprüfung) | |
| Isolationsspannung Ausgang/PE | 500 V DC (Stückprüfung) |
| Schutzklasse | I |
| Schutzart | IP20 |
| MTBF (IEC 61709, SN 29500) | > 890000 h (25 °C) |
| > 509000 h (40 °C) | |
| Einbaulage | waagerechte Tragschiene NS 35, EN 60715 |
| Montagehinweis | anreihbar: PN≥50 %, horizontal 5 mm, neben aktiven Bauteilen 15 mm, vertikal 50 mm anreihbar: PN<50 %, horizontal 0 mm, vertikal oben 40 mm, vertikal unten 20 mm |
Anschlussdaten Eingang
| Anschlussart | Schraubanschluss |
|---|---|
| Leiterquerschnitt starr min | 0,2 mm² |
| Leiterquerschnitt starr max | 6 mm² |
| Leiterquerschnitt flexibel min. | 0,2 mm² |
| Leiterquerschnitt flexibel max. | 4 mm² |
| Leiterquerschnitt AWG min | 18 |
| Leiterquerschnitt AWG max | 10 |
| Abisolierlänge | 7 mm |
| Schraubengewinde | M3 |
Anschlussdaten Ausgang
| Anschlussart | Schraubanschluss |
|---|---|
| Leiterquerschnitt starr min | 0,5 mm² |
| Leiterquerschnitt starr max | 16 mm² |
| Leiterquerschnitt flexibel min. | 0,5 mm² |
| Leiterquerschnitt flexibel max. | 16 mm² |
| Leiterquerschnitt AWG min | 8 |
| Leiterquerschnitt AWG max | 6 |
| Abisolierlänge | 10 mm |
| Schraubengewinde | M3 |
Anschlussdaten Signalisierung
| Leiterquerschnitt starr min | 0,2 mm² |
|---|---|
| Leiterquerschnitt starr max | 6 mm² |
| Leiterquerschnitt flexibel min. | 0,2 mm² |
| Leiterquerschnitt flexibel max. | 4 mm² |
| Leiterquerschnitt AWG min | 18 |
| Leiterquerschnitt AWG max | 10 |
| Schraubengewinde | M3 |
Normen und Bestimmungen
| Elektromagnetische Verträglichkeit | Konformität zur EMV-Richtlinie 2014/30/EU |
|---|---|
| Störfestigkeit | EN 61000-6-2:2005 |
| Anschluss gemäß Norm | CSA |
| Normen/Bestimmungen | EN 61000-4-2 |
| Kontaktentladung | 4 kV (Prüfschärfegrad 2) |
| Normen/Bestimmungen | EN 61000-4-3 |
| Frequenzbereich | 80 MHz ... 1 GHz |
| Prüffeldstärke | 10 V/m (Prüfschärfegrad 3) |
| Frequenzbereich | 1,4 GHz ... 2 GHz |
| Prüffeldstärke | 3 V/m (Prüfschärfegrad 2) |
| Normen/Bestimmungen | EN 61000-4-4 |
| Bemerkung | Kriterium B |
| Normen/Bestimmungen | EN 61000-4-6 |
| Frequenzbereich | 0,15 MHz ... 80 MHz |
| Spannung | 10 V (Prüfschärfegrad 3) |
| Niederspannungs-Richtlinie | Konformität zur NSR-Richtlinie 2006/95/EG |
| Norm - Sicherheit von Transformatoren | IEC 61558-2-17 |
| Norm - Elektrische Sicherheit | IEC 60950-1/VDE 0805 (SELV) |
| Norm - Ausrüstung von Starkstromanlagen mit elektronischen Betriebsmitteln | EN 50178/VDE 0160 (PELV) |
| Norm - Schutzkleinspannung | IEC 60950-1 (SELV) und EN 60204-1 (PELV) |
| Norm - Sichere Trennung | DIN VDE 0100-410 |
| Norm - Schutz gegen gefährliche Körperströme, Grundanforderungen für sichere Trennung in elektrischen Betriebsmitteln | EN 50178 |
| Norm - Begrenzung Netz-Oberschwingungsströme | EN 61000-3-2 |
| Norm - Gerätesicherheit | BG (Bauart geprüft) |
| Norm - Medizinzulassung | IEC 60601-1, 2 x MOOP |
| UL-Zulassungen | UL Listed UL 508 |
| UL/C-UL Recognized UL 60950-1 (3-wire + PE, star net) | |
| UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D (Hazardous Location) | |
| Schock | 18 ms, 30g, je Raumrichtung (nach IEC 60068-2-27) |
| Vibration (Betrieb) | < 15 Hz, Amplitude ±2,5 mm (nach IEC 60068-2-6) |
| 15 Hz ... 150 Hz, 2,3g, 90 min. | |
| Einrichtungen der Informationstechnik - Sicherheit (CB Scheme) | CB-Scheme |
| Bahn-Anwendungen | EN 50121-4 |
| Überspannungskategorie (EN 62477-1) | III |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 25 Jahre; |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027040702eCl@ss 4.127040702eCl@ss 5.027242213eCl@ss 5.127242200eCl@ss 6.027049000eCl@ss 7.027049002eCl@ss 8.027049002eCl@ss 9.027040701
