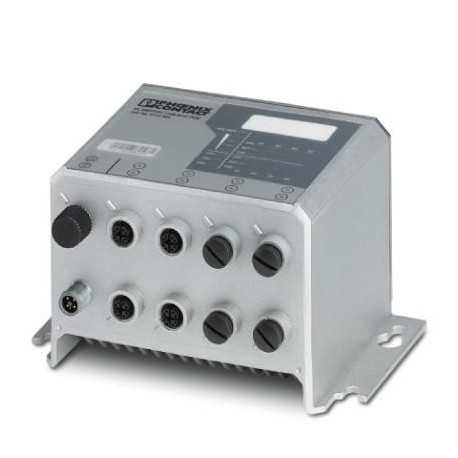

FL SWITCH 1708 M12 POE 2701883 PHOENIX CONTACT PoE+ Ethernet Switch, 8 Ethernet-Ports im M12-Format, automat.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

FL SWITCH 1708 M12 POE 2701883 PHOENIX CONTACT PoE+ Ethernet Switch, 8 Ethernet-Ports im M12-Format, automat..

FL SWITCH 1708 M12 POE

2701883

PHOENIX_CONTACT

Verfügbar

Schiff am heute

PoE+ Ethernet Switch, 8 Ethernet-Ports im M12-Format, automatische Erkennung der Datenübertragungsrate von 10/100/1000 MBit/s, Jumboframes bis 9600 Bytes, Kopplung von Netzsegmenten mit unterschiedlichen Bitraten, Autocrossing-Funktion, Schutzart IP67

Mehr Infos


Steuerungen SPS

AUTOMATION Komponenten und Systeme - PHOENIX CONTACT

Ethernet-Netzwerke. Switches, Router und Antennen - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Produktbeschreibung

Der industrietaugliche Gigabit-Power-over-Ethernet Switch ermöglicht die gemeinsame Übertragung von Energie und Daten konform nach IEEE 802.3at/802.3af über eine Ethernet-Leitung. Pro Port sind bis zu 30 W Speiseleistung möglich. Das Gerät ist ein kompakter Switch im robusten IP67-Metallgehäuse. Er verfügt über acht 8-polige M12-Ethernet-Steckverbinder, die die Versorgung von PoE/PoE+ Teilnehmern und den Betrieb mit den Geschwindigkeiten 10/100/1000 MBit/s ermöglichen. Durch die Unterstützung von Jumbo Frames bis hin zu 9720 Bytes ist der Switch optimal für die Vernetzung von Kameras geeignet. Für die Versorgung der bis zu acht PoE/PoE+ Teilnehmer steht eine Gesamtleistung von 200 W zur Verfügung. Der Switch generiert die erforderlichen 54-V-DC für Power-over-Ethernet nach IEEE 802.3at/802.3af aus der 24-V-Modulversorgung für die angeschlossenen Endgeräte.

Maße

Breite176 mm
Höhe112 mm
Tiefe100 mm

Umgebungsbedingungen

SchutzartIP65/IP66/IP67
Umgebungstemperatur (Betrieb)-40 °C ... 70 °C (keine Betauung)
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 70 °C
Zulässige Luftfeuchtigkeit (Betrieb)10 % ... 95 %
Zulässige Luftfeuchtigkeit (Lagerung/Transport)10 % ... 95 % (keine Betauung)
Luftdruck (Betrieb)86 kPa ... 108 kPa (2000 m ü. NN)
Luftdruck (Lagerung/Transport)66 kPa ... 108 kPa (3500 m üNN)

Schnittstellen

Schnittstelle 1Ethernet
Anzahl der Ports8 (M12-Buchse)
AnschlussartM12-Steckverbinder, 8-polig
Hinweis zu AnschlussartX-kodiert
ÜbertragungsphysikTwisted-Pair-Anschluss
Übertragungsgeschwindigkeit10/100/1000 MBit/s
Übertragungslänge100 m (pro Segment)
Signal-LEDsDatenempfang, Link-Status

Funktion

GrundfunktionalitätStore-and-forward Switch 10/100/1000 MBit/s Autonegotiation, Normkonform IEEE 802.3, 4 Prioritätsklassen nach IEEE802.1p, PoE nach IEEE 802.3at/802.3af, Jumboframes bis 9720 Bytes
PROFINET IO Conformance-KlasseConformance-Class A
Status- und Diagnose-AnzeigenLEDs: US1, US2 (Spannungsversorgung), Fail (Alarmkontakt), je 3 LEDs pro Ethernet Port (Link, Activity und PoE-Status) und PoE-Leistung
Meldekontakt Ansteuerspannung24 V DC (typisch)
Meldekontakt Ansteuerstrom100 mA (24 V DC)

Netzausdehnungsparameter

KaskadiertiefeNetz-, Linien- und Sternstruktur: beliebig
Maximale Leitungslänge (Twisted-Pair)100 m

Versorgungsspannung

Versorgungsspannung24 V DC (M12-Steckverbinder)
Restwelligkeit3,6 VSS
Versorgungsspannungsbereich18,7 V DC ... 30,5 V DC
Stromaufnahme typisch300 mA (bei US = 24 V DC)
Stromaufnahme maximal12 A (Nennlast maximal)

Allgemein

MontageartWandmontage
Bauform AXStand Alone
Nettogewicht2300 g
Material GehäuseZinkdruckguss, Oberfläche unterkupfert und vernickelt
HinweisACHTUNG: Störfestigkeit erfüllen!Realisieren Sie den FE-Anschluss über eine Befestigungsschraube bei Montage auf einem leitenden Untergrund. Bei Montage auf einem nicht leitenden Untergrund erfolgt der FE-Anschluss mit der Befestigungsschraube über einen Kabelschuh.

Mechanische Prüfungen

Art der PrüfungSchock nach EN 60068-2-27/IEC 60068-2-27
Prüfergebnis10g, 16 ms, 1000 Schocks, alle Raumrichtungen
Art der PrüfungSchock nach EN 60068-2-27/IEC 60068-2-27
Prüfergebnis30g, Halbsinus-Schockimpuls

Konformität zu EMV-Richtlinien

PrüfnormEN 61000-4-2 (ESD)
PrüfergebnisKriterium A
PrüfnormEN 61000-4-3 (Elektromagnetische Felder)
PrüfergebnisKriterium A
PrüfnormEN 61000-4-6 (Leitungsgeführte Störgrößen)
PrüfergebnisKriterium A
PrüfnormEN 61000-4-4
PrüfergebnisKriterium A
PrüfnormEN 61000-4-5 (Surge)
PrüfergebnisKriterium A
PrüfnormEN 60950-1

Datasheet - PDF

Title:Language:Size:Type:
PHOENIX CONTACT-2701883-FL SWITCH 1708 M12 POEEnglish104 KbytesPHOENIX CONTACT-2701883-FL SWITCH 1708 M12 POE
