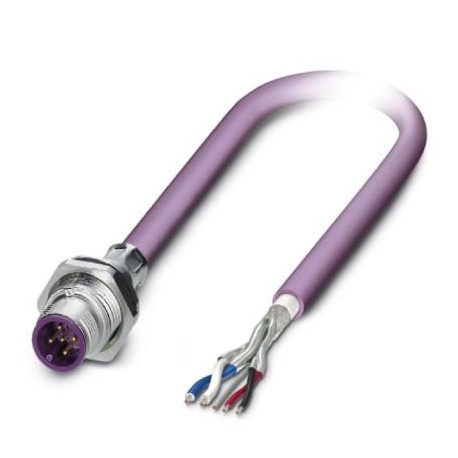

SACCBP-M12MS-5CON-M16/0,5-920 1534423 PHOENIX CONTACT Bussystem-Einbausteckverbinder
SACCBP-M12MS-5CON-M16/0,5-920
1534423
PHOENIX_CONTACT
Bussystem-Einbausteckverbinder
Sensoren > Sensor-Aktor-Einbausteckverbinder
Feldgeräte Verbindung
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1534423 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | C1 - Sensor-Aktor-Kabel |
| Katalogseite | Seite 427 (C-2-2017) |
| GTIN | 4046356026598 |
| Gewicht pro Stück (exklusive Verpackung) | 53,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 53,300 g |
| Zolltarifnummer | 85444290 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 85 °C (Stecker/Buchse) |
|---|---|
| -40 °C ... 85 °C (ohne mechanische Betätigung) | |
| Schutzart | IP67 |
Allgemein
| Hinweis | Die angegebenen elektrischen und mechanischen Daten setzen ein korrekt verriegeltes und montiertes Steckverbinderpaar voraus. Ist der Steckverbinder unverriegelt und besteht die Gefahr von Verschmutzung, so ist der Steckverbinder durch eine Schutzkappe >IP54 zu verschließen. Einflüsse durch Litzen, Leitungen oder Leiterplattenmontage sind zusätzlich zu berücksichtigen. |
|---|---|
| Bemessungsstrom bei 40 °C | 4 A |
| Bemessungsspannung | 60 V |
| Bemessungsstoßspannung | 1,5 kV |
| Polzahl | 5 |
| Isolationswiderstand | ≥ 100 MΩ |
| Kodierung | A - Standard |
| Normen/Bestimmungen | M12-Steckverbinder IEC 61076-2-101 |
| Statusanzeige | Nein |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 3 |
| Prüfspannung | 2500 V |
| Steckzyklen | > 100 |
| Anzugsdrehmoment | 2 Nm ... 3 Nm (Einbauseitig) |
Material
| Brennbarkeitsklasse nach UL 94 | V0 |
|---|---|
| Material Kontakt | CuZn |
| Material Kontaktoberfläche | Ni/Au |
| Material Kontaktträger | PA 6.6 |
| Material Rändel | Messing, vernickelt |
| Material Dichtung | FKM |
Normen und Bestimmungen
| Normbezeichnung | M12-Steckverbinder |
|---|---|
| Normen/Bestimmungen | IEC 61076-2-101 |
| Brennbarkeitsklasse nach UL 94 | V0 |
Leitung
| Kabeltyp | CAN Bus/DeviceNet |
|---|---|
| Kabeltyp (Kurzzeichen) | 920 |
| UL AWM Style | 21198 (80 °C / 300 V) |
| Signalart/Kategorie | CANopen® |
| DeviceNet™ | |
| Kabelaufbau | 2xAWG24/19+2xAWG22/19 |
| Leiterquerschnitt | 2x 0,25 mm² (Datenleitung) |
| 2x 0,34 mm² (Spannungsversorgung) | |
| 1x 0,34 mm² (Beilauflitze) | |
| AWG Signalleitung | 24 |
| AWG Spannungsversorgung | 22 |
| Leiteraufbau Signalleitung | 19x 0,13 mm |
| Leiteraufbau Spannungsversorgung | 19x 0,15 mm |
| Aderdurchmesser inkl. Isolierung | 1,95 mm ±0,05 mm (Datenleitung) |
| 1,4 mm ±0,05 mm (Spannungsversorgung) | |
| Aderfarben | rot-schwarz, blau-weiß |
| Paarverseilung | 2 Adern zum Paar |
| Art der Paarschirmung | Kunststoffkaschierte Alu-Folie, Alu-Seite außen |
| Gesamtverseilung | 2 Paare um eine Beilauflitze in der Mitte zur Seele |
| Schirmung | Geflecht aus verzinnten Kupferdrähten |
| Optische Schirmbedeckung | 80 % |
| Außenmantel, Farbe | violett RAL 4001 |
| Kabelaußendurchmesser D | 6,7 mm ±0,3 mm |
| Mindestbiegeradius, fest verlegt | 5 x D |
| Mindestbiegeradius, flexibel verlegt | 10 x D |
| Anzahl der Biegezyklen | 5000000 |
| Biegeradius | 70 mm |
| Mindestbiegeradius, Schleppketteneinsatz | 10 x D |
| Verfahrweg | 4,5 m |
| Verfahrgeschwindigkeit | 3 m/s |
| Beschleunigung | 3 m/s² |
| Kabelgewicht | 90 kg/km |
| Außenmantel, Material | PUR |
| Material Aderisolation | geschäumtes PE (Datenleitung) |
| PE (Spannungsversorgung) | |
| Material Leiter | verzinnte Cu-Litze |
| Isolationswiderstand | ≥ 5 GΩ*km (Datenleitung) |
| ≥ 5 GΩ*km (Spannungsversorgung) | |
| Schleifenwiderstand | ≤ 181,80 Ω/km (Datenleitung) |
| ≤ 114,80 Ω/km (Spannungsversorgung) | |
| Leitungs-Kapazität | nom. 40 nF/km (Datenleitung) |
| Wellenwiderstand | 120 Ω ±10 % (bei 1 MHz) |
| Dämpfung | ≤ 22,9 dB/km (bei 1 MHz) |
| ≤ 16,4 dB/km (bei 500 kHz) | |
| ≤ 9,5 dB/km (bei 125 kHz) | |
| Nennspannung Leitung | ≤ 300 V (Spitzenwert, nicht für Starkstromzwecke) |
| Prüfspannung Ader/Ader | 2000 V (50 Hz, 1 min.) |
| Prüfspannung Ader/Schirm | 2000 V (50 Hz, 1 min.) |
| Flammwidrigkeit | UL 1581, Sec. 1060 (FT-1) |
| IEC 60332-1 | |
| nach ISO 6722-1 5.22 (UN ECE-R 118.01) | |
| Halogenfreiheit | nach DIN VDE 0472 Teil 815 |
| nach IEC 60754-1 | |
| Sonstige Beständigkeit | adhäsionsarm |
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C (Kabel, feste Verlegung) |
| -20 °C ... 80 °C (Kabel, bewegliche Verlegung) | |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 80 °C |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027143423eCl@ss 5.127143400eCl@ss 6.027279200eCl@ss 7.027440103eCl@ss 8.027440103eCl@ss 9.027440102
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX SENSOR AKTOR VERKABELUNG DE.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1534423-SACCBP-M12MS-5CON-M16/0,5-920 | 154 Kbytes |
|
