> >>SPC 5/ 2-STCL-7,62 1718481 PHOENIX CONTACT Leiterplattensteckverbinder
Vorheriges Produkt Nächstes Produkt

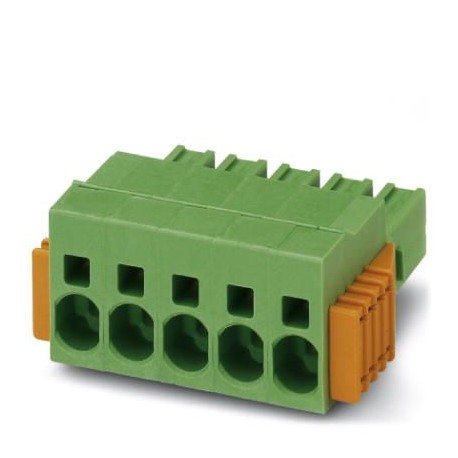

SPC 5/ 2-STCL-7,62 1718481 PHOENIX CONTACT Leiterplattensteckverbinder Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

SPC 5/ 2-STCL-7,62 1718481 PHOENIX CONTACT Leiterplattensteckverbinder

SPC 5/ 2-STCL-7,62

1718481

PHOENIX_CONTACT

50

Leiterplattensteckverbinder

Mehr Infos


Steckverbinder > Kabelsteckverbinder für Leiterplattensteckverbinder

Leiterplattensteckverbinder

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Gesamtpreis: $165.04
Stückpreis: $3.30

Menge Preis
50+$3.30
100+$2.84
150+$2.68
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


Kaufmännische Daten

Bestellschlüssel1718481
Verpackungseinheit50 STK
VerkaufsschlüsselE1 - Leiterplattenanschl.
KatalogseiteSeite 531 (C-1-2013)
GTIN4046356173957
Gewicht pro Stück (exklusive Verpackung)10,300 g
Gewicht pro Stück (inklusive Verpackung)11,347 g
Zolltarifnummer85366990
HerkunftslandIN (Indien)

Artikeleigenschaften

KurzbezeichnungLeiterplattensteckverbinder
StecksystemPOWER COMBICON 5
KontaktartBuchse (female)
ArtikelfamilieSPC 5/..-STCL
Rastermaß7,62 mm
Polzahl2
AnschlussartPush-in-Federanschluss
VerriegelungClick & Lock Rastschieber
Anzahl der Etagen1
Anzahl der Anschlüsse2
Anzahl der Potenziale2

Elektrische Kenndaten

Bemessungsstrom41 A
Bemessungsisolationsspannung (III/2)1000 V
Bemessungsstoßspannung (III/2)8 kV

Anschlussvermögen

Leiterquerschnitt starr0,2 mm² ... 10 mm²
Leiterquerschnitt flexibel0,2 mm² ... 6 mm²
Leiterquerschnitt AWG / kcmil24 ... 8
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse0,25 mm² ... 6 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse0,25 mm² ... 4 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse0,25 mm² ... 1,5 mm²
Abisolierlänge15 mm

Materialangaben - Kontakt

HinweisWEEE/RoHS konform, whisker-frei nach IEC 60068-2-82/JEDEC JESD 201
Material KontaktCu-Legierung
Oberflächenbeschaffenheitschmelztauchverzinnt
Metalloberfläche Klemmstelle (Deckschicht)Zinn (4 - 8 µm Sn)
Metalloberfläche Kontaktbereich (Deckschicht)Zinn (4 - 8 µm Sn)

Materialangaben - Gehäuse

IsolierstoffPA
IsolierstoffgruppeI
CTI nach IEC 60112600
Brennbarkeitsklasse nach UL 94V0
Glühdraht-Entflammbarkeitszahl GWFI nach EN 60695-2-12850
Glühdraht-Entzündungstemperatur GWIT nach EN 60695-2-13775
Temperatur der Kugeldruckprüfung nach EN 60695-10-2125 °C

Materialangaben - Betätigungselement

IsolierstoffPA
CTI nach IEC 60112600
Brennbarkeitsklasse nach UL 94V0

Maßangaben zum Produkt

Maßzeichnung
Länge [ l ]38,45 mm
Breite [ w ]23,24 mm
Höhe [ h ]19,8 mm
Rastermaß7,62 mm
Maß a7,62 mm

Verpackungsangaben

Verpackungsartverpackt im Karton
Verpackungseinheit50
Benennung VerpackungseinheitenStück

Umgebungsbedingungen

Umgebungstemperatur (Lagerung/Transport)-40 °C ... 70 °C
Umgebungstemperatur (Montage)-5 °C ... 100 °C
Umgebungstemperatur (Betrieb)-40 °C (in Abhängigkeit der Derating-Kurve)

Anschluss und Verbindungsmethode

LeiteranschlussprüfungDas abisolierte Ende des größten Leiters lässt sich vollständig und ohne übermäßige Kraft in die Öffnung der Klemmstelle einführen.
PrüfungsergebnisPrüfung bestanden
Prüfung - Mehrmaliges Anschliessen und LösenDIN EN 60999-1 (VDE 0609-1):2000-12
Prüfung bestanden
Prüfung auf Leiterbeschädigung und -lockerungDIN EN 60999-1 (VDE 0609-1):2000-12
Prüfung bestanden

Zugprüfung

ZugprüfungDIN EN 60999-1 (VDE 0609-1):2000-12
Prüfung bestanden
Leiterquerschnitt / Leiterart / Zugkraft0,2 mm² / starr / > 10 N
0,2 mm² / flexibel / > 10 N
10 mm² / starr / > 90 N
6 mm² / flexibel / > 80 N

Mechanische Prüfungen nach Norm

SichtprüfungPrüfung bestanden DIN EN 60512-1-1:2003-01
MaßprüfungPrüfung bestanden DIN EN 60512-1-2:2003-01
Beständigkeit von AufschriftenPrüfung bestanden DIN EN 60068-2-70:1996-07
ErgebnisPrüfung bestanden
PrüfspezifikationDIN EN 60512-13-2:2006-11
Anzahl der Zyklen50
Steckkraft je Pol ca.8 N
Ziehkraft je Pol ca.6 N
Polarisation und KodierungPrüfung bestanden DIN EN 60512-13-5:2006-11
ErgebnisPrüfung bestanden
PrüfspezifikationDIN EN 60512-15-1:2009-03
Prüfkraft je Pol34 N

Luft- und Kriechstrecken

IsolierstoffgruppeI
Bemessungsisolationsspannung (III/3)1000 V
Bemessungsisolationsspannung (III/2)1000 V
Bemessungsisolationsspannung (II/2)1000 V
Bemessungsstoßspannung (III/3)8 kV
Bemessungsstoßspannung (III/2)8 kV
Bemessungsstoßspannung (II/2)6 kV

Elektrische Prüfungen - Funktion

PrüfspezifikationDIN EN 60999-1 (VDE 0609-1):2000-12

Temperaturzyklen

PrüfspezifikationDIN EN 60999-1 (VDE 0609-1):2000-12
Prüfstrom (minimaler Querschnitt)5 A DC
Prüfstrom (maximaler Querschnitt)32 A DC
Temperaturzyklen192

Mechanische Prüfungen (A)

Steckkraft je Pol ca.8 N
Ziehkraft je Pol ca.6 N
Unverwechselbarkeit beim Stecken Anforderung >20 NPrüfung bestanden
Kontakthalterung im Einsatz Anforderung >20 NPrüfung bestanden

Lebensdauerprüfungen (B)

PrüfspezifikationDIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12
Durchgangswiderstand R10,8 mΩ
Steckzyklen50
Durchgangswiderstand R20,8 mΩ
Stehstoßspannung auf Meereshöhe7,3 kV
Stehwechselspannung3,31 kV
Isolationswiderstand benachbarte Pole> 0.2 TΩ

Klimatische Prüfungen (D)

PrüfspezifikationDIN EN ISO 6988:1997-03
Kältebeanspruchung-40 °C/2 h
Wärmebeanspruchung100 °C/168 h
Korrosionsbeanspruchung0,2 dm3SO2auf 300 dm3/40 °C/1 Zyklus
Stehstoßspannung auf Meereshöhe7,3 kV
Stehwechselspannung3,31 kV

Umwelt- und Lebensdauerprüfungen (E)

PrüfspezifikationDIN EN 61984 (VDE 0627):2009-11
Ergebnis Schutzgrad IP-CodeFingerberührsicherheit mit IP20 Prüffinger

Environmental Product Compliance

China RoHSZeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e
Keine Gefahrstoffe über den Grenzwerten

Klassifikationen

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf 15 Mbytes
PHOENIX CONTACT-1718481-SPC 5/ 2-STCL-7,62 183 Kbytes PHOENIX CONTACT-1718481-SPC 5/ 2-STCL-7,62
