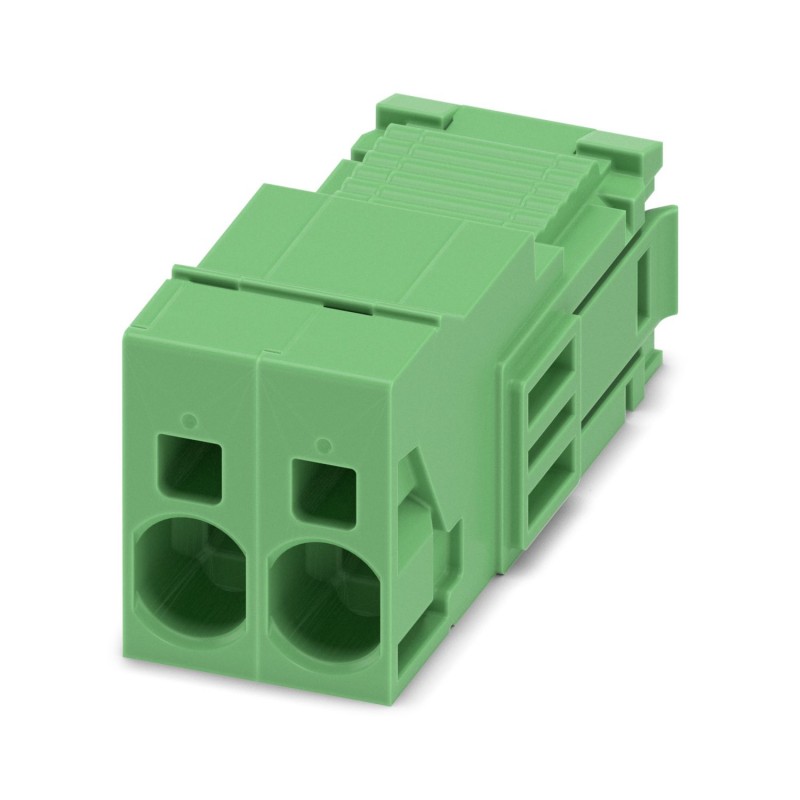

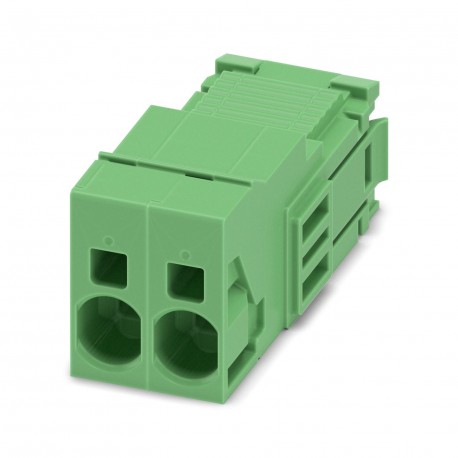

ISPC 5/ 2-STGCL-7,62 1748862 PHOENIX CONTACT Leiterplattensteckverbinder
ISPC 5/ 2-STGCL-7,62
1748862
PHOENIX_CONTACT
50
Leiterplattensteckverbinder
Steckverbinder > Kabelsteckverbinder für Leiterplattensteckverbinder
Leiterplattensteckverbinder
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1748862 |
|---|---|
| Verpackungseinheit | 50 STK |
| Verkaufsschlüssel | E1 - Leiterplattenanschl. |
| Katalogseite | Seite 534 (C-1-2013) |
| GTIN | 4046356312516 |
| Gewicht pro Stück (exklusive Verpackung) | 9,718 g |
| Gewicht pro Stück (inklusive Verpackung) | 9,718 g |
| Zolltarifnummer | 85366990 |
| Herkunftsland | IN (Indien) |
Artikeleigenschaften
| Kurzbezeichnung | Leiterplattensteckverbinder |
|---|---|
| Stecksystem | POWER COMBICON 5 |
| Kontaktart | Stift (male) |
| Artikelfamilie | ISPC 5/..-STGCL |
| Rastermaß | 7,62 mm |
| Polzahl | 2 |
| Anschlussart | Push-in-Federanschluss |
| Verriegelung | Click & Lock Rastfenster |
| Anzahl der Etagen | 1 |
| Anzahl der Anschlüsse | 2 |
| Anzahl der Potenziale | 2 |
Elektrische Kenndaten
| Bemessungsstrom | 41 A |
|---|---|
| Bemessungsisolationsspannung (III/2) | 1000 V |
| Bemessungsstoßspannung (III/2) | 8 kV |
Anschlussvermögen
| Leiterquerschnitt starr | 0,2 mm² ... 10 mm² |
|---|---|
| Leiterquerschnitt flexibel | 0,2 mm² ... 6 mm² |
| Leiterquerschnitt AWG / kcmil | 24 ... 8 |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse | 0,25 mm² ... 6 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse | 0,25 mm² ... 4 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse | 0,25 mm² ... 1,5 mm² |
| Lehrdorn a x b / Durchmesser | 4,3 mm x 4,0 mm / 4,0 mm |
| Abisolierlänge | 15 mm |
Angaben zu Aderendhülsen
| Empfohlene Crimpzange | 1212034 CRIMPFOX 6 |
|---|---|
| Aderendhülsen ohne Isolierkragen, nach DIN 46228-1 | Querschnitt: 0,5 mm²; Länge: 10 mm ... 15 mm |
| Querschnitt: 0,75 mm²; Länge: 10 mm ... 15 mm | |
| Querschnitt: 1 mm²; Länge: 10 mm ... 15 mm | |
| Querschnitt: 1,5 mm²; Länge: 12 mm ... 15 mm | |
| Querschnitt: 2,5 mm²; Länge: 12 mm ... 15 mm | |
| Querschnitt: 4 mm²; Länge: 12 mm ... 15 mm | |
| Empfohlene Crimpzange | 1212034 CRIMPFOX 6 |
| Aderendhülsen mit Isolierkragen, nach DIN 46228-4 | Querschnitt: 0,5 mm²; Länge: 15 mm |
| Querschnitt: 0,75 mm²; Länge: 12 mm ... 15 mm | |
| Querschnitt: 1 mm²; Länge: 15 mm | |
| Querschnitt: 1,5 mm²; Länge: 15 mm | |
| Querschnitt: 2,5 mm²; Länge: 12 mm ... 15 mm | |
| Querschnitt: 4 mm²; Länge: 12 mm ... 15 mm |
Materialangaben - Kontakt
| Hinweis | WEEE/RoHS konform, whisker-frei nach IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material Kontakt | Cu-Legierung |
| Oberflächenbeschaffenheit | schmelztauchverzinnt |
| Metalloberfläche Klemmstelle (Deckschicht) | Zinn (4 - 8 µm Sn) |
| Metalloberfläche Kontaktbereich (Deckschicht) | Zinn (4 - 8 µm Sn) |
Materialangaben - Gehäuse
| Isolierstoff | PA |
|---|---|
| Isolierstoffgruppe | I |
| CTI nach IEC 60112 | 600 |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Glühdraht-Entflammbarkeitszahl GWFI nach EN 60695-2-12 | 850 |
| Glühdraht-Entzündungstemperatur GWIT nach EN 60695-2-13 | 775 |
| Temperatur der Kugeldruckprüfung nach EN 60695-10-2 | 125 °C |
Maßangaben zum Produkt
| Maßzeichnung | |
|---|---|
| Länge [ l ] | 40,5 mm |
| Breite [ w ] | 18,04 mm |
| Höhe [ h ] | 19,8 mm |
| Rastermaß | 7,62 mm |
| Maß a | 7,62 mm |
Verpackungsangaben
| Verpackungsart | verpackt im Karton |
|---|---|
| Verpackungseinheit | 50 |
| Benennung Verpackungseinheiten | Stück |
Umgebungsbedingungen
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
|---|---|
| Umgebungstemperatur (Montage) | -5 °C ... 100 °C |
| Umgebungstemperatur (Betrieb) | -40 °C (in Abhängigkeit der Derating-Kurve) |
Anschluss und Verbindungsmethode
| Leiteranschlussprüfung | Das abisolierte Ende des größten Leiters lässt sich vollständig und ohne übermäßige Kraft in die Öffnung der Klemmstelle einführen. |
|---|---|
| Prüfungsergebnis | Prüfung bestanden |
| Prüfung - Mehrmaliges Anschliessen und Lösen | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Prüfung bestanden | |
| Prüfung auf Leiterbeschädigung und -lockerung | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Prüfung bestanden |
Zugprüfung
| Zugprüfung | DIN EN 60999-1 (VDE 0609-1):2000-12 |
|---|---|
| Prüfung bestanden | |
| Leiterquerschnitt / Leiterart / Zugkraft | 10 mm² / starr / > 90 N |
| 6 mm² / flexibel / > 80 N | |
| 0,2 mm² / starr / > 10 N | |
| 0,2 mm² / flexibel / > 10 N |
Mechanische Prüfungen nach Norm
| Sichtprüfung | Prüfung bestanden DIN EN 60512-1-1:2003-01 |
|---|---|
| Maßprüfung | Prüfung bestanden DIN EN 60512-1-2:2003-01 |
| Beständigkeit von Aufschriften | Prüfung bestanden DIN EN 60068-2-70:1996-07 |
| Ergebnis | Prüfung bestanden |
| Prüfspezifikation | DIN EN 60512-13-2:2006-11 |
| Anzahl der Zyklen | 25 |
| Steckkraft je Pol ca. | 7,5 N |
| Ziehkraft je Pol ca. | 5 N |
| Polarisation und Kodierung | Prüfung bestanden DIN IEC 60512-7:1994-05 (Unverwechselbarkeit) |
Luft- und Kriechstrecken
| Prüfspezifikation | DIN EN 60664-1 (VDE 0110-1):2008-01 |
|---|---|
| Isolierstoffgruppe | I |
| Bemessungsisolationsspannung (III/3) | 1000 V |
| Bemessungsisolationsspannung (III/2) | 1000 V |
| Bemessungsisolationsspannung (II/2) | 1000 V |
| Bemessungsstoßspannung (III/3) | 8 kV |
| Bemessungsstoßspannung (III/2) | 8 kV |
| Bemessungsstoßspannung (II/2) | 6 kV |
Temperaturzyklen
| Prüfspezifikation | DIN EN 60999-1 (VDE 0609-1):2000-12 |
|---|---|
| Prüfstrom (minimaler Querschnitt) | 4 A DC |
| Prüfstrom (maximaler Querschnitt) | 32 A DC |
| Temperaturzyklen | 192 |
Mechanische Prüfungen (A)
| Steckkraft je Pol ca. | 7,5 N |
|---|---|
| Ziehkraft je Pol ca. | 5 N |
| Unverwechselbarkeit beim Stecken Anforderung >20 N | Prüfung bestanden |
Lebensdauerprüfungen (B)
| Prüfspezifikation | IEC 60512-5:1992-08 |
|---|---|
| Durchgangswiderstand R1 | 0,55 mΩ |
| Steckzyklen | 25 |
| Durchgangswiderstand R2 | 0,6 mΩ |
| Stehstoßspannung auf Meereshöhe | 8 kV |
| Stehwechselspannung | 4,26 kV |
| Isolationswiderstand benachbarte Pole | > 10 TΩ |
Klimatische Prüfungen (D)
| Prüfspezifikation | DIN EN ISO 6988:1997-03 |
|---|---|
| Kältebeanspruchung | -40 °C/2 h |
| Wärmebeanspruchung | 100 °C/168 h |
| Korrosionsbeanspruchung | 0,2 dm3SO2auf 300 dm3/40 °C/1 Zyklus |
| Stehstoßspannung auf Meereshöhe | 8 kV |
| Stehwechselspannung | 4,26 kV |
Umwelt- und Lebensdauerprüfungen (E)
| Prüfspezifikation | |
|---|---|
| Ergebnis Schutzgrad IP-Code | IP20 nach DIN EN 60529 (VDE 0470-1):2000-09 in Einbaulage |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440309eCl@ss 8.027440309eCl@ss 9.027440309
