> >>DFK-PC 4/ 2-GF-7,62 1840557 PHOENIX CONTACT Grundgehäuse
Vorheriges Produkt Nächstes Produkt

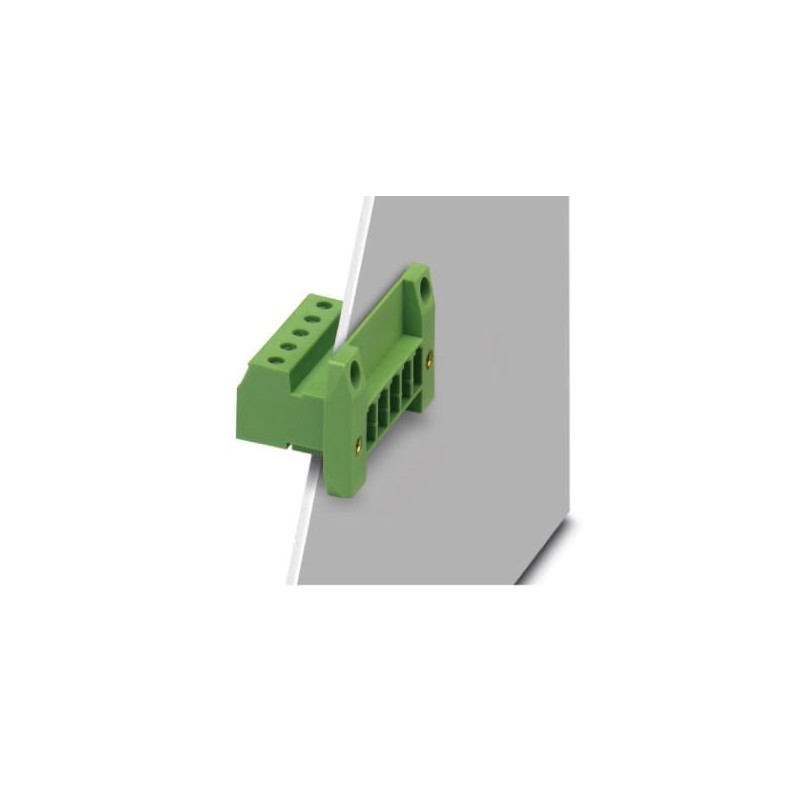

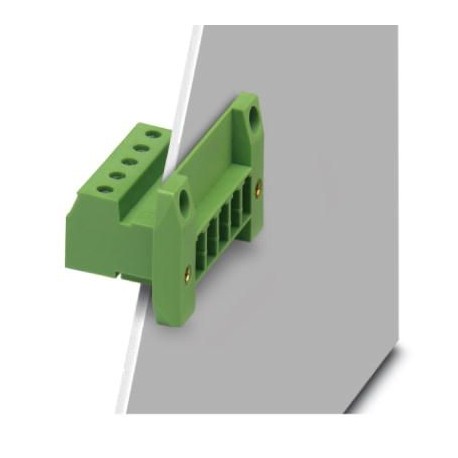

DFK-PC 4/ 2-GF-7,62 1840557 PHOENIX CONTACT Grundgehäuse Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

DFK-PC 4/ 2-GF-7,62 1840557 PHOENIX CONTACT Grundgehäuse

DFK-PC 4/ 2-GF-7,62

1840557

PHOENIX_CONTACT

50

Grundgehäuse

Mehr Infos


Leiterplattensteckverbinder

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Gesamtpreis: $161.28
Stückpreis: $3.23

Menge Preis
50+$3.23
100+$2.77
150+$2.60
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


Kaufmännische Daten

Bestellschlüssel1840557
Verpackungseinheit50 STK
VerkaufsschlüsselE1 - Leiterplattenanschl.
KatalogseiteSeite 518 (C-1-2013)
GTIN4017918111700
Gewicht pro Stück (exklusive Verpackung)10,166 g
Gewicht pro Stück (inklusive Verpackung)11,050 g
Zolltarifnummer85366990
HerkunftslandPL (Polen)

Artikeleigenschaften

KurzbezeichnungDurchführungsstecker
StecksystemPOWER COMBICON 4
KontaktartStift (male)
ArtikelfamilieDFK-PC 4/..-GF
Rastermaß7,62 mm
Polzahl2
AnschlussartSchraubanschluss mit Zughülse
Antriebsform SchraubenkopfLängsschlitz
SchraubengewindeM3
MontageartDirektmontage
VerriegelungGewindeflansch
Anzahl der Etagen1
Anzahl der Anschlüsse2
Anzahl der Potenziale2

Elektrische Kenndaten

Bemessungsstrom20 A
Bemessungsisolationsspannung (III/2)630 V
Bemessungsstoßspannung (III/2)6 kV

Anschlussvermögen

Leiterquerschnitt starr0,2 mm² ... 4 mm²
Leiterquerschnitt flexibel0,2 mm² ... 4 mm²
Leiterquerschnitt AWG / kcmil24 ... 10
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse0,25 mm² ... 4 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse0,25 mm² ... 4 mm²
2 Leiter gleichen Querschnitts starr0,2 mm² ... 2,5 mm²
2 Leiter gleichen Querschnitts flexibel0,2 mm² ... 2,5 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse0,2 mm² ... 1,5 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse0,5 mm² ... 2,5 mm²
Abisolierlänge7 mm
Anzugsdrehmoment0,5 Nm ... 0,6 Nm

Materialangaben - Kontakt

HinweisWEEE/RoHS konform, whisker-frei nach IEC 60068-2-82/JEDEC JESD 201
Material KontaktCu-Legierung
Oberflächenbeschaffenheitschmelztauchverzinnt
Metalloberfläche Klemmstelle (Deckschicht)Zinn (5 - 7 µm Sn)
Metalloberfläche Kontaktbereich (Deckschicht)Zinn (5 - 7 µm Sn)

Materialangaben - Gehäuse

IsolierstoffPA
IsolierstoffgruppeI
CTI nach IEC 60112600
Brennbarkeitsklasse nach UL 94V0
Glühdraht-Entflammbarkeitszahl GWFI nach EN 60695-2-12850
Glühdraht-Entzündungstemperatur GWIT nach EN 60695-2-13775
Temperatur der Kugeldruckprüfung nach EN 60695-10-2125 °C

Maßangaben zum Produkt

Maßzeichnung
Länge [ l ]32 mm
Breite [ w ]36,86 mm
Höhe [ h ]30,5 mm
Rastermaß7,62 mm
Bauhöhe (Höhe ohne Lötpin)30,5 mm
Maß a7,62 mm

Verpackungsangaben

Verpackungsartverpackt im Karton
Verpackungseinheit50
Benennung VerpackungseinheitenStück

Umgebungsbedingungen

Umgebungstemperatur (Lagerung/Transport)-40 °C ... 70 °C
Umgebungstemperatur (Montage)-5 °C ... 100 °C
Umgebungstemperatur (Betrieb)-40 °C (in Abhängigkeit der Derating-Kurve)

Anschluss und Verbindungsmethode

Prüfung auf Leiterbeschädigung und -lockerungDIN EN 60999-1 (VDE 0609-1):2000-12
Prüfung bestanden

Zugprüfung

ZugprüfungDIN EN 60999-1 (VDE 0609-1):2000-12
Prüfung bestanden
Leiterquerschnitt / Leiterart / Zugkraft0,2 mm² / starr / > 10 N
0,2 mm² / flexibel / > 10 N
4 mm² / starr / > 60 N
4 mm² / flexibel / > 60 N

Mechanische Prüfungen nach Norm

SichtprüfungPrüfung bestanden DIN EN 60512-1-1:2003-01
MaßprüfungPrüfung bestanden DIN EN 60512-1-2:2003-01
Beständigkeit von AufschriftenPrüfung bestanden DIN EN 60068-2-70:1996-07
ErgebnisPrüfung bestanden
PrüfspezifikationDIN IEC 60512-7:1994-05
Anzahl der Zyklen25
Steckkraft je Pol ca.8 N
Ziehkraft je Pol ca.6 N
Polarisation und KodierungPrüfung bestanden DIN IEC 60512-7:1994-05 (Unverwechselbarkeit)

Luft- und Kriechstrecken

PrüfspezifikationDIN EN 60664-1 (VDE 0110-1):2008-01
IsolierstoffgruppeI
Bemessungsisolationsspannung (III/3)400 V
Bemessungsisolationsspannung (III/2)630 V
Bemessungsisolationsspannung (II/2)1000 V
Bemessungsstoßspannung (III/3)6 kV
Bemessungsstoßspannung (III/2)6 kV
Bemessungsstoßspannung (II/2)6 kV

Mechanische Prüfungen (A)

Steckkraft je Pol ca.8 N
Ziehkraft je Pol ca.6 N
Unverwechselbarkeit beim Stecken Anforderung >20 NPrüfung bestanden

Lebensdauerprüfungen (B)

PrüfspezifikationIEC 60512-5:1992-08
Durchgangswiderstand R10,4 mΩ
Steckzyklen25
Durchgangswiderstand R20,6 mΩ
Stehstoßspannung auf Meereshöhe7,3 kV
Stehwechselspannung3,31 kV
Isolationswiderstand benachbarte Pole1012Ω

Klimatische Prüfungen (D)

PrüfspezifikationDIN EN ISO 6988:1997-03
Kältebeanspruchung-40 °C/2 h
Wärmebeanspruchung100 °C/168 h
KorrosionsbeanspruchungKFW 0,2 S/1 Zyklus
Stehstoßspannung auf Meereshöhe7,3 kV
Stehwechselspannung3,31 kV

Umwelt- und Lebensdauerprüfungen (E)

Prüfspezifikation
Ergebnis Schutzgrad IP-CodeFingerberührsicherheit mit IP20 Prüffinger

Environmental Product Compliance

China RoHSZeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads"

Klassifikationen

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf 15 Mbytes
PHOENIX CONTACT-1840557-DFK-PC 4/ 2-GF-7,62 160 Kbytes PHOENIX CONTACT-1840557-DFK-PC 4/ 2-GF-7,62
