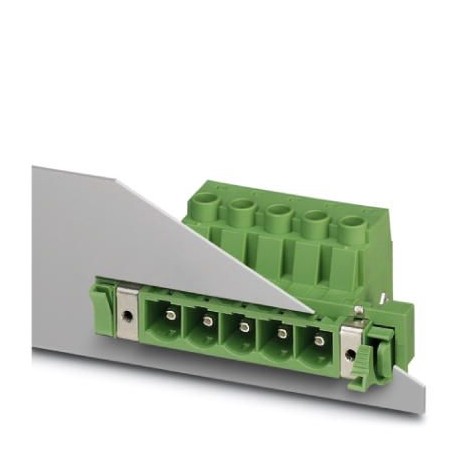

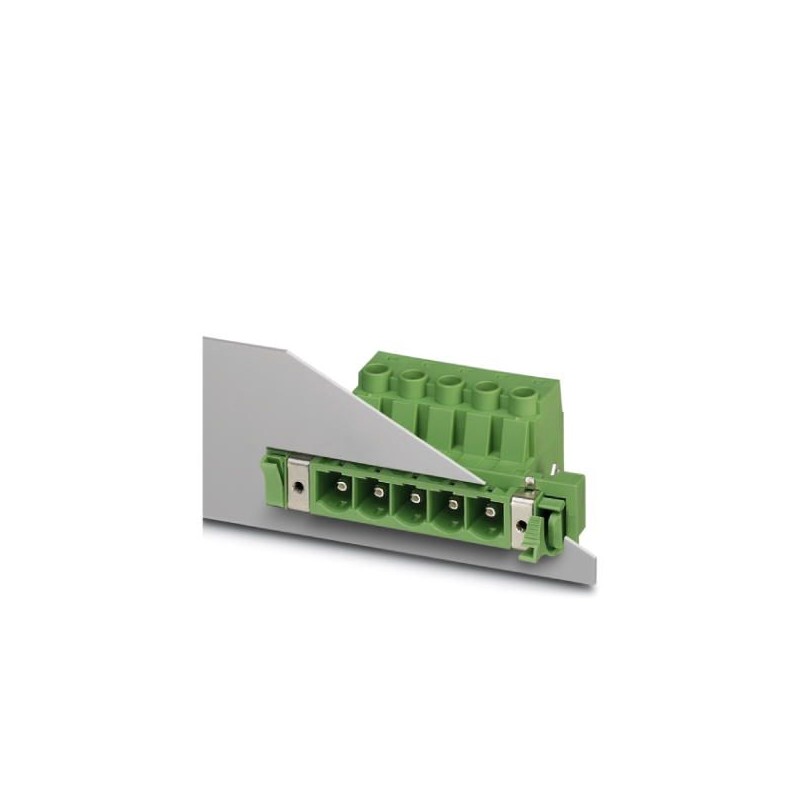

DFK-PC 16/ 2-STF-SH-10,16 1703616 PHOENIX CONTACT Durchführungsstecker
DFK-PC 16/ 2-STF-SH-10,16
1703616
PHOENIX_CONTACT
10
Durchführungsstecker
Reihenklemmen > Durchführungsklemme
Leiterplattensteckverbinder
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1703616 |
|---|---|
| Verpackungseinheit | 10 STK |
| Verkaufsschlüssel | E1 - Leiterplattenanschl. |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 583 (C-1-2013) |
| GTIN | 4017918994457 |
| Gewicht pro Stück (exklusive Verpackung) | 28,295 g |
| Gewicht pro Stück (inklusive Verpackung) | 34,950 g |
| Zolltarifnummer | 85366990 |
| Herkunftsland | PL (Polen) |
Artikeleigenschaften
| Kurzbezeichnung | Durchführungsstecker |
|---|---|
| Stecksystem | POWER COMBICON 16 |
| Kontaktart | Stift (male) |
| Artikelfamilie | DFK-PC 16/..-STF-SH |
| Rastermaß | 10,16 mm |
| Polzahl | 2 |
| Anschlussart | Schraubanschluss mit Zughülse |
| Antriebsform Schraubenkopf | Längsschlitz |
| Schraubengewinde | M4 |
| Verriegelung | Schraubflansch |
| Anzahl der Etagen | 1 |
| Anzahl der Anschlüsse | 2 |
| Anzahl der Potenziale | 2 |
Elektrische Kenndaten
| Bemessungsstrom | 76 A |
|---|---|
| Bemessungsisolationsspannung (III/2) | 1000 V |
| Bemessungsstoßspannung (III/2) | 8 kV |
Anschlussvermögen
| Leiterquerschnitt starr | 0,75 mm² ... 16 mm² |
|---|---|
| Leiterquerschnitt flexibel | 0,75 mm² ... 16 mm² |
| Leiterquerschnitt AWG / kcmil | 18 ... 6 |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse | 0,5 mm² ... 16 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse | 0,5 mm² ... 16 mm² |
| 2 Leiter gleichen Querschnitts starr | 0,75 mm² ... 6 mm² |
| 2 Leiter gleichen Querschnitts flexibel | 0,75 mm² ... 6 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse | 0,5 mm² ... 4 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse | 0,5 mm² ... 6 mm² |
| Abisolierlänge | 12 mm |
| Anzugsdrehmoment | 1,7 Nm ... 1,8 Nm |
Materialangaben - Kontakt
| Hinweis | WEEE/RoHS konform, whisker-frei nach IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material Kontakt | Cu-Legierung |
| Oberflächenbeschaffenheit | galvanisch versilbert |
| Metalloberfläche Klemmstelle (Deckschicht) | Silber (4 - 8 µm Ag) |
| Metalloberfläche Kontaktbereich (Deckschicht) | Silber (4 - 8 µm Ag) |
Materialangaben - Gehäuse
| Isolierstoff | PA |
|---|---|
| Isolierstoffgruppe | I |
| CTI nach IEC 60112 | 600 |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Glühdraht-Entflammbarkeitszahl GWFI nach EN 60695-2-12 | 850 |
| Glühdraht-Entzündungstemperatur GWIT nach EN 60695-2-13 | 775 |
| Temperatur der Kugeldruckprüfung nach EN 60695-10-2 | 125 °C |
Maßangaben zum Produkt
| Maßzeichnung | |
|---|---|
| Länge [ l ] | 44,1 mm |
| Breite [ w ] | 55,68 mm |
| Höhe [ h ] | 30,55 mm |
| Rastermaß | 10,16 mm |
| Bauhöhe (Höhe ohne Lötpin) | 27,8 mm |
| Pinlänge [P] | 4,1 mm |
| Maß a | 10,16 mm |
Verpackungsangaben
| Verpackungsart | verpackt im Karton |
|---|---|
| Verpackungseinheit | 10 |
| Benennung Verpackungseinheiten | Stück |
Luft- und Kriechstrecken
| Prüfspezifikation | DIN EN 60664-1 (VDE 0110-1):2008-01 |
|---|---|
| Isolierstoffgruppe | I |
| Spannung | 1000 V |
| Bemessungsisolationsspannung (III/3) | 1000 V |
| Bemessungsisolationsspannung (III/2) | 1000 V |
| Bemessungsisolationsspannung (II/2) | 1000 V |
| Bemessungsstoßspannung (III/3) | 8 kV |
| Bemessungsstoßspannung (III/2) | 8 kV |
| Bemessungsstoßspannung (II/2) | 6 kV |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141134eCl@ss 8.027440309eCl@ss 9.027440309
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf | 15 Mbytes |
|
| PHOENIX CONTACT-1703616-DFK-PC 16/ 2-STF-SH-10,16 | 175 Kbytes |
|
