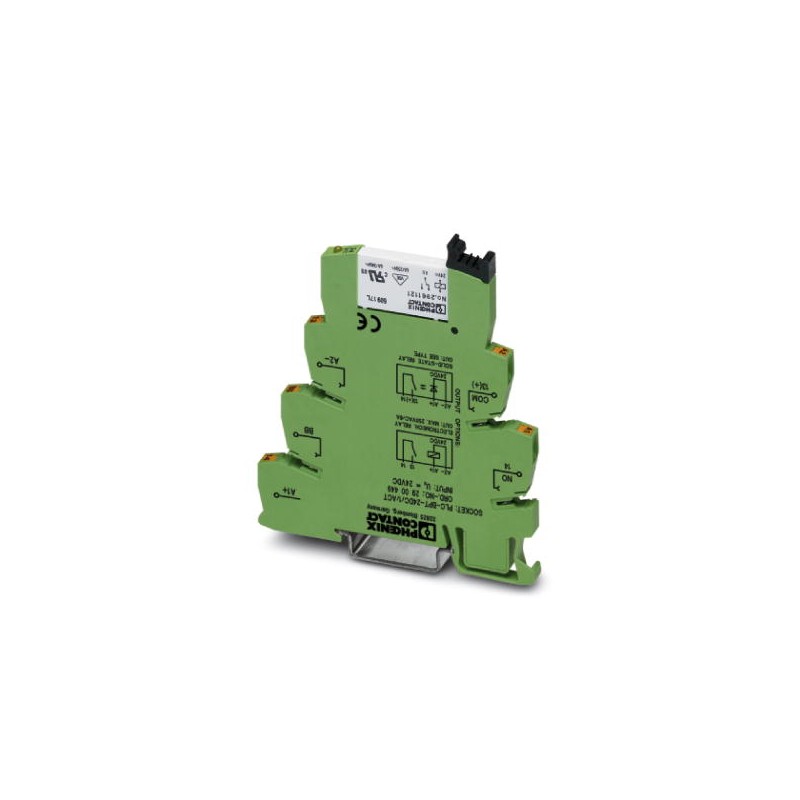

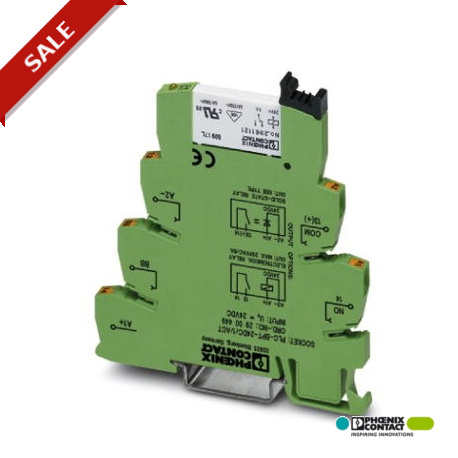

PLC-RPT-230UC/ 1AU/SEN 2900315 PHOENIX CONTACT PLC-INTERFACE für Eingabefunktionen, bestehend aus Grundklemm..
PLC-RPT-230UC/ 1AU/SEN
2900315
PHOENIX_CONTACT
PLC-INTERFACE für Eingabefunktionen, bestehend aus Grundklemme PLC-BPT…/SEN mit Push-in-Anschluss und steckbarem Miniaturrelais mit Mehrlagen-Goldkontakt, zur Montage auf Tragschiene NS 35/7,5, 1 Schließer, Eingangsspannung 230 V AC/220 V DC
Schnittstelle
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Maße
| Breite | 6,2 mm |
|---|---|
| Höhe | 80 mm |
| Tiefe | 94 mm |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -40 °C ... 55 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
Erregerseite
| Eingangsnennspannung UN | 230 V AC (220 V DC) |
|---|---|
| 220 V DC | |
| Typischer Eingangsstrom bei UN | 3,2 mA |
| Ansprechzeit typisch | 7 ms |
| Rückfallzeit typisch | 15 ms |
| Schutzbeschaltung | Brückengleichrichter Brückengleichrichter |
| Betriebsspannungsanzeige | LED gelb |
| Verlustleistung bei Nennbedingung | 0,74 W |
Kontaktseite
| Kontaktausführung | 1 Schließer |
|---|---|
| Kontaktmaterial | AgSnO, hartvergoldet |
| Schaltspannung maximal | 30 V AC |
| 36 V DC | |
| Schaltspannung minimal | 100 mV (bei 10 mA) |
| Schaltstrom minimal | 1 mA (bei 24 V) |
| Einschaltstrom maximal | 50 mA |
| Grenzdauerstrom | 50 mA |
| Abschaltleistung (ohmsche Last) maximal | 1 W (bei 24 V DC) |
| Hinweis | folgende Werte gelten bei zerstörter Goldschicht |
| Schaltspannung maximal | 250 V AC/DC |
| Schaltspannung minimal | 5 V (bei 100 mA) |
| Grenzdauerstrom | 6 A |
| Schaltstrom minimal | 10 mA (bei 12 V) |
| Abschaltleistung (ohmsche Last) maximal | 140 W (bei 24 V DC) |
| 20 W (bei 48 V DC) | |
| 18 W (bei 60 V DC) | |
| 23 W (bei 110 V DC) | |
| 40 W (bei 220 V DC) | |
| 1500 VA (bei 250 V AC) | |
| Schaltvermögen nach DIN VDE 0660/IEC 60947 | 2 A (bei 24 V, DC13) |
| 0,2 A (bei 110 V, DC13) | |
| 0,1 A (bei 220 V, DC13) | |
| 3 A (bei 24 V, AC15) | |
| 3 A (bei 120 V, AC15) | |
| 3 A (bei 230 V, AC15) |
Allgemein
| Prüfspannung Relaiswicklung/Relaiskontakt | 4 kV AC (50 Hz, 1 min.) |
|---|---|
| Betriebsart | 100 % ED |
| Schutzart | RT III (Relais) |
| Lebensdauer mechanisch | 2 x 107Schaltspiele |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Benennung | Normen / Bestimmungen |
| Normen/Bestimmungen | IEC 60664 |
| IEC 60664 A | |
| DIN VDE 0110 | |
| DIN EN 50178/VDE 0160 (in relevanten Teilen) | |
| DIN EN 50178/VDE 0160 | |
| IEC 60255/DIN VDE 0435 (in relevanten Teilen) | |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | III |
| Einbaulage | beliebig |
| Montagehinweis | anreihbar ohne Abstand |
Anschlussdaten Eingangsseite
| Benennung Anschluss | Erregerseite |
|---|---|
| Anschlussart | Push-in-Anschluss |
| Abisolierlänge | 8 mm |
| Leiterquerschnitt starr | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 26 ... 14 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX INTERFACE TECHNIK UND SCHALTGERATE DE.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2900315-PLC-RPT-230UC/ 1AU/SEN | 153 Kbytes |
|
