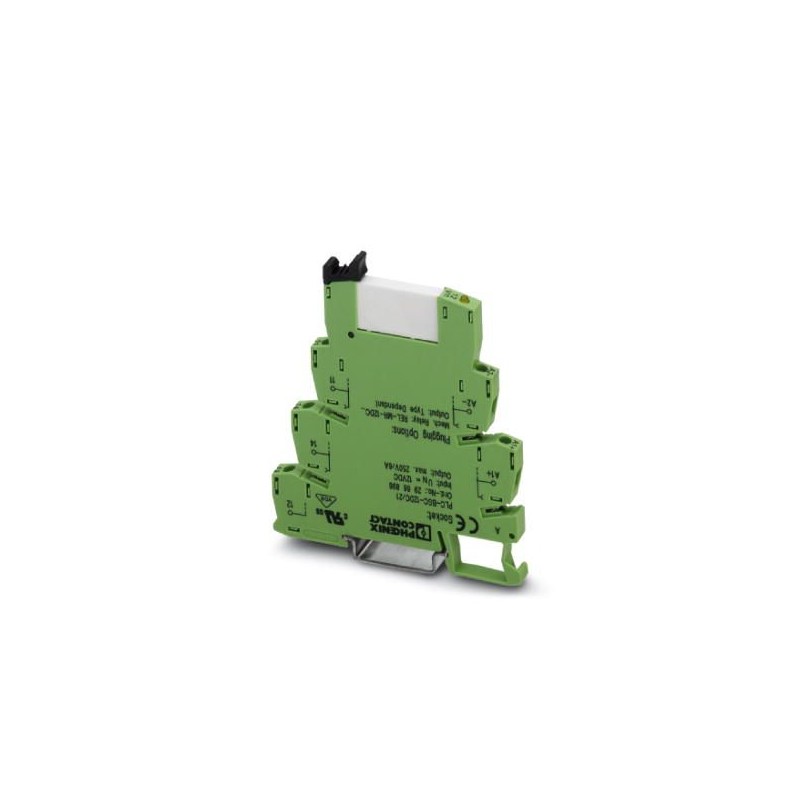

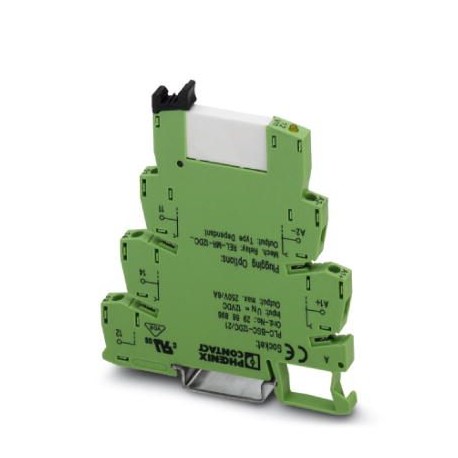

PLC-RSP- 60DC/21AU 2966579 PHOENIX CONTACT Relaismodul
PLC-RSP- 60DC/21AU
2966579
PHOENIX_CONTACT
10
Relaismodul
Home > PHOENIX_CONTACT
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2966579 |
|---|---|
| Verpackungseinheit | 10 STK |
| Verkaufsschlüssel | G1 - Relais |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 323 (C-7-2013) |
| GTIN | 4017918165345 |
| Gewicht pro Stück (exklusive Verpackung) | 29,910 g |
| Gewicht pro Stück (inklusive Verpackung) | 31,750 g |
| Zolltarifnummer | 85364190 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -40 °C ... 60 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
Erregerseite
| Eingangsnennspannung UN | 60 V DC |
|---|---|
| Typischer Eingangsstrom bei UN | 4,8 mA |
| Ansprechzeit typisch | 5 ms |
| Rückfallzeit typisch | 8 ms |
| Schutzbeschaltung | Verpolschutz Verpolschutzdiode |
| Freilaufdiode Freilaufdiode | |
| Betriebsspannungsanzeige | LED gelb |
| Verlustleistung bei Nennbedingung | 0,29 W |
Kontaktseite
| Kontaktausführung | 1 Wechsler |
|---|---|
| Art des Schaltkontaktes | Einfachkontakt |
| Kontaktmaterial | AgSnO, hartvergoldet |
| Schaltspannung maximal | 30 V AC |
| 36 V DC | |
| Schaltspannung minimal | 100 mV (bei 10 mA) |
| Schaltstrom minimal | 1 mA (bei 24 V) |
| Einschaltstrom maximal | 50 mA |
| Grenzdauerstrom | 50 mA |
| Abschaltleistung (ohmsche Last) maximal | 1,2 W (bei 24 V DC) |
Anschlussdaten Eingangsseite
| Benennung Anschluss | Erregerseite |
|---|---|
| Anschlussart | Zugfederanschluss |
| Abisolierlänge | 8 mm |
| Leiterquerschnitt starr | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 26 ... 14 |
Anschlussdaten Ausgangsseite
| Benennung Anschluss | Kontaktseite |
|---|---|
| Anschlussart | Zugfederanschluss |
| Abisolierlänge | 8 mm |
| Leiterquerschnitt starr | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 26 ... 14 |
Allgemein
| Prüfspannung Relaiswicklung/Relaiskontakt | 4 kV AC (50 Hz, 1 min.) |
|---|---|
| Betriebsart | 100 % ED |
| Schutzart | IP20 (Relaissockel) |
| Lebensdauer mechanisch | 2x 107 Schaltspiele |
| Einbaulage | beliebig |
| Montagehinweis | anreihbar ohne Abstand |
| Nettogewicht (SAP) | 29,91 g |
Normen und Bestimmungen
| Anschluss gemäß Norm | CUL |
|---|---|
| Benennung | Normen / Bestimmungen |
| Normen/Bestimmungen | IEC 60664 |
| EN 50178 | |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | III |
| Brennbarkeitsklasse nach UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027371104eCl@ss 4.127371104eCl@ss 5.027371601eCl@ss 5.127371601eCl@ss 6.027371601eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| Technischen Datenblatt 1: 2966579 - PLC-RSP- 60DC/21AU | 101 Kbytes |
 |
| Technischen Datenblatt 2: 2966579 - PLC-RSP- 60DC/21AU | 68 Kbytes |
|
| Katalog 1: 2966579 - PLC-RSP- 60DC/21AU | 14 Mbytes |
|
