PLC-RPT- 48DC/21
2900301
PHOENIX_CONTACT
1

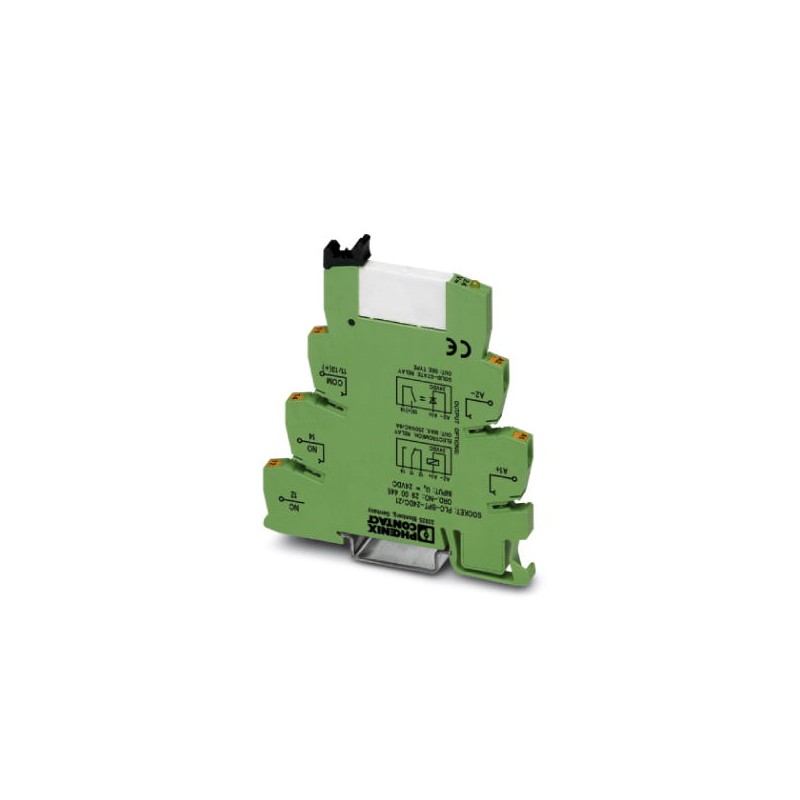

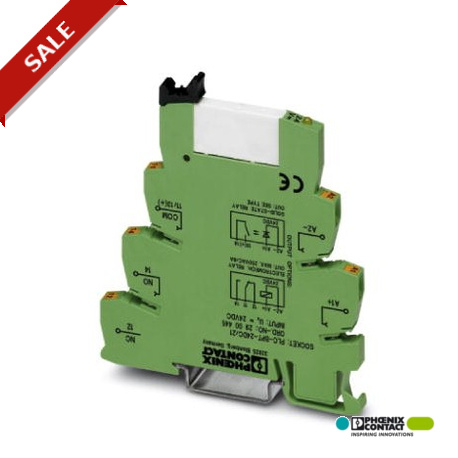

PLC-INTERFACE, bestehend aus Grundklemme PLC-BPT.../21 mit Push-in-Anschluss und steckbarem Miniaturrelais mit Leistungskontakt, zur Montage auf Tragschiene NS 35/7,5, 1 Wechsler, Eingangsspannung 48 V DC
Schnittstelle
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Danke für Ihr Interesse an unseren Produkten, wir hoffen die Lieferzeit ist ok.
Während der Bestellung können Sie den für Sie bestmöglichen Versand wählen: Express 24h, Standard 48h/72h, etc.
Breite | 6,2 mm |
---|---|
Höhe | 80 mm |
Tiefe | 94 mm |
Umgebungstemperatur (Betrieb) | -40 °C ... 60 °C |
---|---|
Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
Eingangsnennspannung UN | 48 V DC |
---|---|
Typischer Eingangsstrom bei UN | 9,2 mA |
Ansprechzeit typisch | 5 ms |
Rückfallzeit typisch | 8 ms |
Schutzbeschaltung | Verpolschutz Verpolschutzdiode |
Freilaufdiode Freilaufdiode | |
Betriebsspannungsanzeige | ja |
Verlustleistung bei Nennbedingung | 0,44 W |
Kontaktausführung | 1 Wechsler |
---|---|
Kontaktmaterial | AgSnO |
Schaltspannung maximal | 250 V AC/DC (Bei Spannungen größer 250 V (L1, L2, L3) zwischen gleichen Klemmen benachbarter Module ist die Trennplatte PLC-ATP zu setzen. Eine Potenzialbrückung erfolgt dann mit FBST 8-PLC...oder...FBST 500...) |
Schaltspannung minimal | 5 V (bei 100 mA) |
Schaltstrom minimal | 10 mA (bei 12 V) |
Einschaltstrom maximal | auf Anfrage |
Grenzdauerstrom | 6 A |
Abschaltleistung (ohmsche Last) maximal | 140 W (bei 24 V DC) |
20 W (bei 48 V DC) | |
18 W (bei 60 V DC) | |
23 W (bei 110 V DC) | |
40 W (bei 220 V DC) | |
1500 VA (bei 250 V AC) | |
Schaltvermögen nach DIN VDE 0660/IEC 60947 | 2 A (bei 24 V, DC13) |
0,2 A (bei 110 V, DC13) | |
0,1 A (bei 220 V, DC13) | |
3 A (bei 24 V, AC15) | |
3 A (bei 120 V, AC15) | |
3 A (bei 230 V, AC15) |
Prüfspannung Relaiswicklung/Relaiskontakt | 4 kV AC (50 Hz, 1 min.) |
---|---|
Betriebsart | 100 % ED |
Schutzart | RT III (Relais) |
Lebensdauer mechanisch | 2 x 107Schaltspiele |
Brennbarkeitsklasse nach UL 94 | V0 |
Benennung | Normen / Bestimmungen |
Normen/Bestimmungen | IEC 60664 |
IEC 60664 A | |
DIN VDE 0110 | |
DIN EN 50178/VDE 0160 (in relevanten Teilen) | |
DIN EN 50178/VDE 0160 | |
IEC 60255/DIN VDE 0435 (in relevanten Teilen) | |
Verschmutzungsgrad | 3 |
Überspannungskategorie | III |
Einbaulage | beliebig |
Montagehinweis | anreihbar ohne Abstand |
Benennung Anschluss | Erregerseite |
---|---|
Anschlussart | Push-in-Anschluss |
Abisolierlänge | 8 mm |
Leiterquerschnitt starr | 0,14 mm² ... 2,5 mm² |
Leiterquerschnitt flexibel | 0,14 mm² ... 2,5 mm² |
Leiterquerschnitt AWG | 26 ... 14 |
