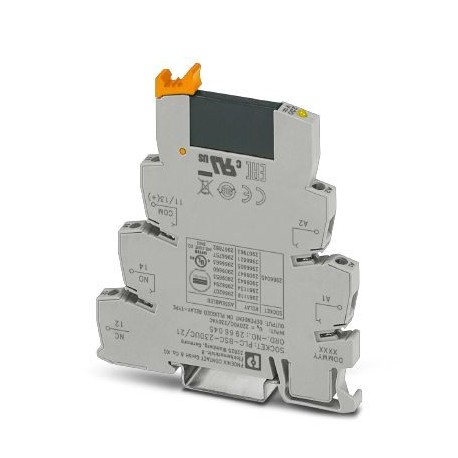

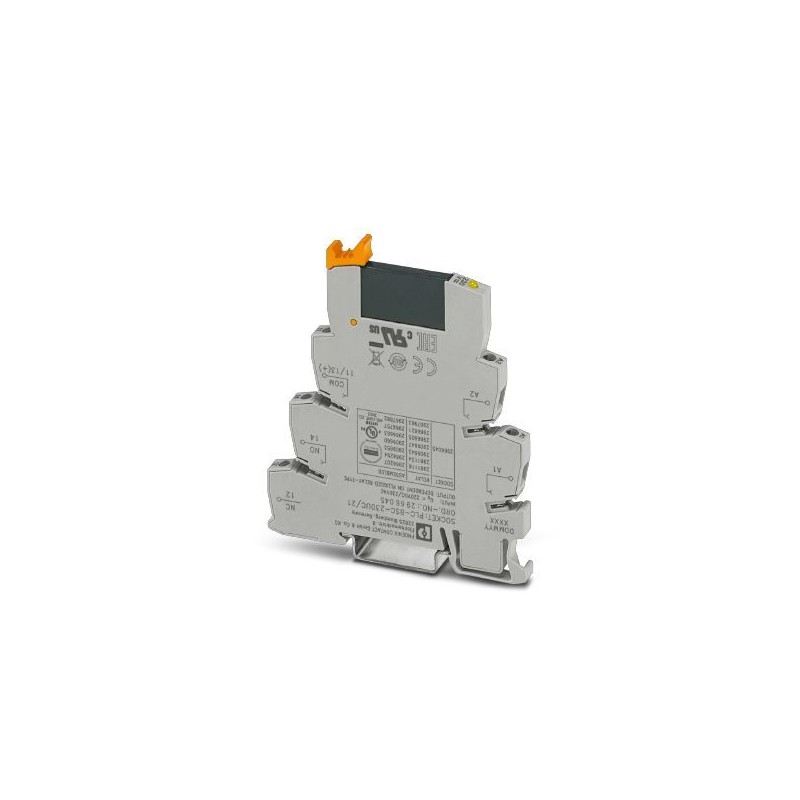

PLC-OSC-230UC/230AC/ 1 2967882 PHOENIX CONTACT PLC-INTERFACE, bestehend aus Grundklemme PLC-BSC…/21 mit Schr.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PLC-OSC-230UC/230AC/ 1 2967882 PHOENIX CONTACT PLC-INTERFACE, bestehend aus Grundklemme PLC-BSC…/21 mit Schr..

PLC-OSC-230UC/230AC/ 1

2967882

PHOENIX_CONTACT

10

Verfügbar

Schiff am heute

PLC-INTERFACE, bestehend aus Grundklemme PLC-BSC…/21 mit Schraubanschluss und steckbarem Miniatur-Solid-State-Relais, zur Montage auf Tragschiene NS 35/7,5, 1 Schließer, Eingang: 230 V AC/ 220 V DC, Ausgang: 24-253 V AC/ 0,75 A

Mehr Infos


Konverter

INTERFACE Signalkonverter - PHOENIX CONTACT

Cabling and interface cabling systems. Cabling - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
10+$26.04
20+$25.43
30+$25.14
40+$25.11
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Maße

Breite6,2 mm
Höhe80 mm
Tiefe94 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-25 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport)-25 °C ... 70 °C

Eingangsdaten

Eingangsnennspannung UN230 V AC (220 V DC)
220 V DC
Eingangsspannungsbereich bezogen auf UN0,8 ... 1,1
Schaltschwelle "0"-Signal bezogen auf UN≤ 0,25
Schaltschwelle "1"-Signal bezogen auf UN≥ 0,8
Typischer Eingangsstrom bei UN3,5 mA
Einschaltzeit typisch10 ms (bei UN)
Ausschaltzeit typisch10 ms (bei UN)
BetriebsspannungsanzeigeLED gelb
SchutzbenennungBrückengleichrichter
Schutzschaltung/-BauteilBrückengleichrichter
Übertragungsfrequenz3 Hz

Ausgangsdaten

Ausgangsspannungsbereich24 V AC ... 253 V AC
Grenzdauerstrom0,75 A (siehe Deratingkurve)
Einschaltstrom maximal30 A (10 ms)
Laststrom minimal10 mA
Leckstrom< 1 mA (im Auszustand)
Grenzlastintegral4,5 A2s
Spannungsabfall bei max. Grenzdauerstrom< 1 V
Ausgangsschaltung2-Leiter, massefrei
SchutzbenennungRCV-Beschaltung

Anschlussdaten Eingangsseite

Benennung AnschlussEingangsseite
AnschlussartSchraubanschluss
Abisolierlänge8 mm
SchraubengewindeM3
Leiterquerschnitt starr0,14 mm² ... 2,5 mm²
Leiterquerschnitt flexibel0,14 mm² ... 2,5 mm²
Leiterquerschnitt AWG26 ... 14

Allgemein

Prüfspannung Eingang/Ausgang2,5 kV (50 Hz, 1 min.)
Einbaulagebeliebig
Montagehinweisanreihbar ohne Abstand
Betriebsart100 % ED
Brennbarkeitsklasse nach UL 94V0
BenennungNormen / Bestimmungen
Normen/BestimmungenIEC 60664
EN 50178
IEC 62103
Bemessungsstoßspannung / IsolierungBasisisolierung
Verschmutzungsgrad2
ÜberspannungskategorieIII
