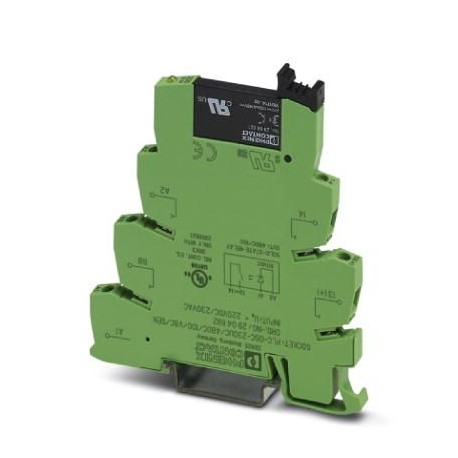

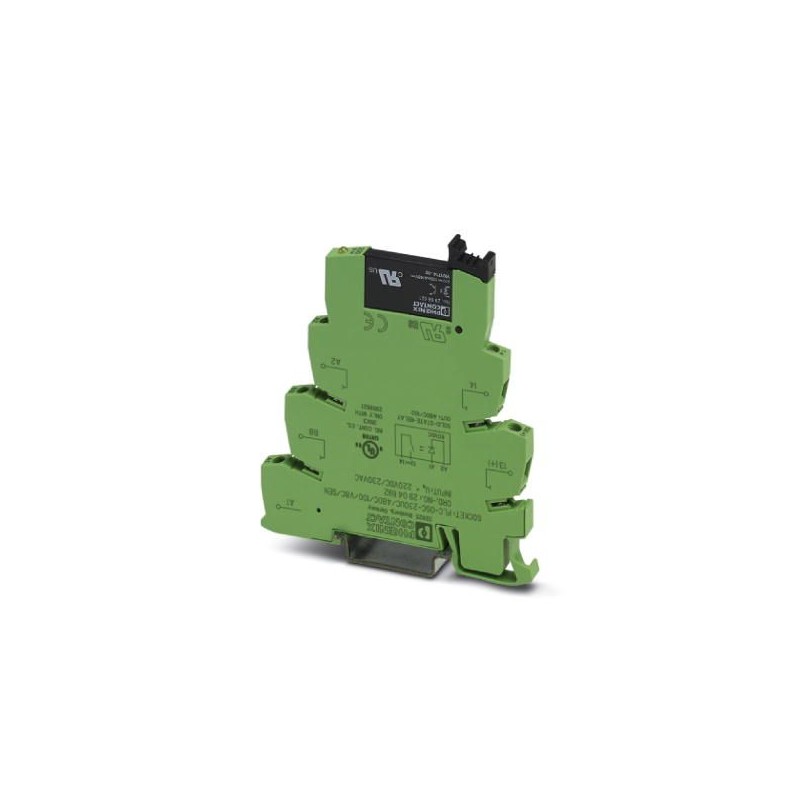

PLC-OSC-230UC/48DC/100/V8C/SEN 2904692 PHOENIX CONTACT PLC-INTERFACE für Eingabefunktionen bei PLC logic, mi.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PLC-OSC-230UC/48DC/100/V8C/SEN 2904692 PHOENIX CONTACT PLC-INTERFACE für Eingabefunktionen bei PLC logic, mi..

PLC-OSC-230UC/48DC/100/V8C/SEN

2904692

PHOENIX_CONTACT

10

Verfügbar

Schiff am heute

PLC-INTERFACE für Eingabefunktionen bei PLC logic, mit Schraubanschluss und steckbarem Miniatur-Solid-State-Relais, zur Montage auf Tragschiene NS 35/7,5, 1 Schließer, Eingang: 230 V AC/220 V DC, Ausgang: 3-48 V DC/100 mA

Mehr Infos


* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
10+$20.82
20+$20.31
30+$20.05
40+$19.90
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Maße

Breite6,2 mm
Höhe80 mm
Tiefe94 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-25 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport)-25 °C ... 70 °C

Eingangsdaten

Eingangsnennspannung UN230 V AC (220 V DC)
220 V DC
Eingangsspannungsbereich bezogen auf UN0,8 ... 1,1
Schaltschwelle "0"-Signal bezogen auf UN≤ 0,3
Schaltschwelle "1"-Signal bezogen auf UN≥ 0,8
Typischer Eingangsstrom bei UN3,5 mA
Einschaltzeit typisch3 ms (bei UN)
Ausschaltzeit typisch5 ms (bei UN)
BetriebsspannungsanzeigeLED gelb
SchutzbenennungBrückengleichrichter
Schutzschaltung/-BauteilBrückengleichrichter
Übertragungsfrequenz10 Hz

Ausgangsdaten

Ausgangsspannungsbereich3 V DC ... 48 V DC
Grenzdauerstrom100 mA
Spannungsabfall bei max. Grenzdauerstrom≤ 1 V
Ausgangsschaltung2-Leiter, massefrei
SchutzbenennungVerpolschutz
Überspannungsschutz
Schutzschaltung/-BauteilVerpolschutzdiode

Anschlussdaten Eingangsseite

Benennung AnschlussEingangsseite
AnschlussartSchraubanschluss
Abisolierlänge8 mm
SchraubengewindeM3
Leiterquerschnitt starr0,14 mm² ... 2,5 mm²
Leiterquerschnitt flexibel0,14 mm² ... 2,5 mm²
Leiterquerschnitt AWG26 ... 14

Allgemein

Prüfspannung Eingang/Ausgang2,5 kV (50 Hz, 1 min.)
Einbaulagebeliebig
Montagehinweisanreihbar ohne Abstand
Betriebsart100 % ED
Brennbarkeitsklasse nach UL 94V0
BenennungNormen / Bestimmungen
Normen/BestimmungenIEC 60664
EN 50178
IEC 62103
Bemessungsstoßspannung / IsolierungBasisisolierung
Verschmutzungsgrad2
ÜberspannungskategorieIII

Datasheet - PDF

Title:Language:Size:Type:
PHOENIX CONTACT-2904692-PLC-OSC-230UC/48DC/100/V8C/SENEnglish111 KbytesPHOENIX CONTACT-2904692-PLC-OSC-230UC/48DC/100/V8C/SEN
