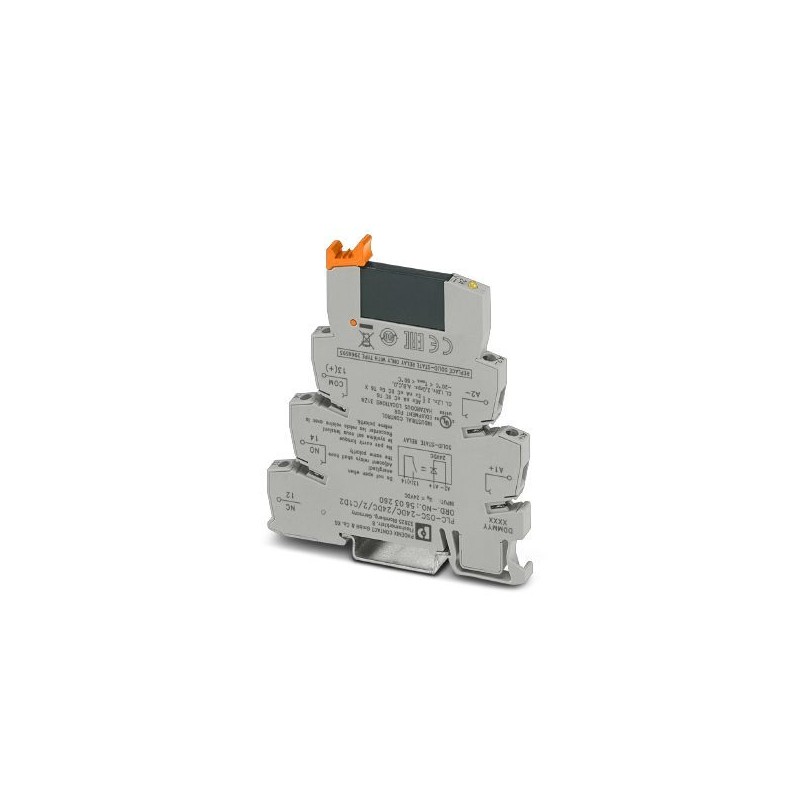

PLC-OSC- 24DC/ 24DC/ 2/C1D2 5603260 PHOENIX CONTACT PLC-INTERFACE, bestehend aus tragschienenmontabler Grund.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PLC-OSC- 24DC/ 24DC/ 2/C1D2 5603260 PHOENIX CONTACT PLC-INTERFACE, bestehend aus tragschienenmontabler Grund..

PLC-OSC- 24DC/ 24DC/ 2/C1D2

5603260

PHOENIX_CONTACT

10

Verfügbar

Schiff am heute

PLC-INTERFACE, bestehend aus tragschienenmontabler Grundklemme mit Schraubanschluss und steckbarem Miniatur-Solid-State-Relais, Eingang:g 24V DC, Ausgang: 3-33 V DC/3 A, UL/cUL: zugelassen für Einsatz in Ex-Zone Class I, Div. 2

Mehr Infos


* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
10+$33.30
20+$32.58
30+$32.42
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Maße

Breite6,2 mm
Höhe80 mm
Tiefe94 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-20 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 85 °C

Eingangsdaten

Eingangsnennspannung UN24 V DC
Eingangsspannungsbereich bezogen auf UN0,8 ... 1,2
Eingangsspannungsbereich19,2 V ... 28,8 V
Schaltschwelle "0"-Signal bezogen auf UN≤ 0,4
Schaltschwelle "1"-Signal bezogen auf UN≥ 0,8
Typischer Eingangsstrom bei UN8,5 mA
Einschaltzeit typisch20 µs (bei UN)
Ausschaltzeit typisch300 µs (bei UN)
BetriebsspannungsanzeigeLED gelb
SchutzbenennungVerpolschutz
Freilaufdiode
Schutzschaltung/-BauteilVerpolschutzdiode
Freilaufdiode
Übertragungsfrequenz300 Hz
Verlustleistung bei Nennbedingung0,2 W

Ausgangsdaten

Ausgangsspannungsbereich3 V DC ... 33 V DC
Grenzdauerstrom3 A
Einschaltstrom maximal15 A (10 ms)
Spannungsabfall bei max. Grenzdauerstrom≤ 200 mV
Ausgangsschaltung2-Leiter, massefrei
SchutzbenennungVerpolschutz
Überspannungsschutz
Schutzschaltung/-BauteilVerpolschutzdiode

Anschlussdaten Eingangsseite

Benennung AnschlussEingangsseite
AnschlussartSchraubanschluss
Abisolierlänge8 mm
SchraubengewindeM 3
Leiterquerschnitt starr0,14 mm² ... 2,5 mm²
Leiterquerschnitt flexibel0,14 mm² ... 2,5 mm²
Leiterquerschnitt AWG26 ... 14

Allgemein

Prüfspannung Eingang/Ausgang2,5 kV (50 Hz, 1 min.)
Einbaulagebeliebig
Montagehinweisanreihbar ohne Abstand
Betriebsart100 % ED
Brennbarkeitsklasse nach UL 94V0
BenennungNormen / Bestimmungen
Normen/BestimmungenIEC 60664
EN 50178
IEC 62103
Bemessungsstoßspannung / IsolierungBasisisolierung
Verschmutzungsgrad2
ÜberspannungskategorieIII
UL, USAClass I, Zone 2, AEx nA nC IIC T6
UL, USA / KanadaClass I, Div. 2, Groups A, B, C, D
UL, KanadaClass I, Zone 2, Ex nA nC IIC Gc T6 X

Datasheet - PDF

Title:Language:Size:Type:
PHOENIX CONTACT-5603260-PLC-OSC- 24DC/ 24DC/ 2/C1D2English114 KbytesPHOENIX CONTACT-5603260-PLC-OSC- 24DC/ 24DC/ 2/C1D2
