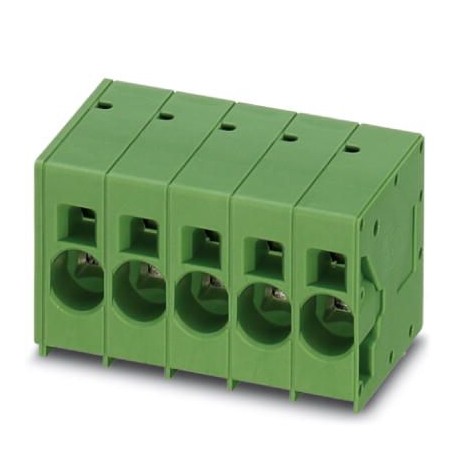

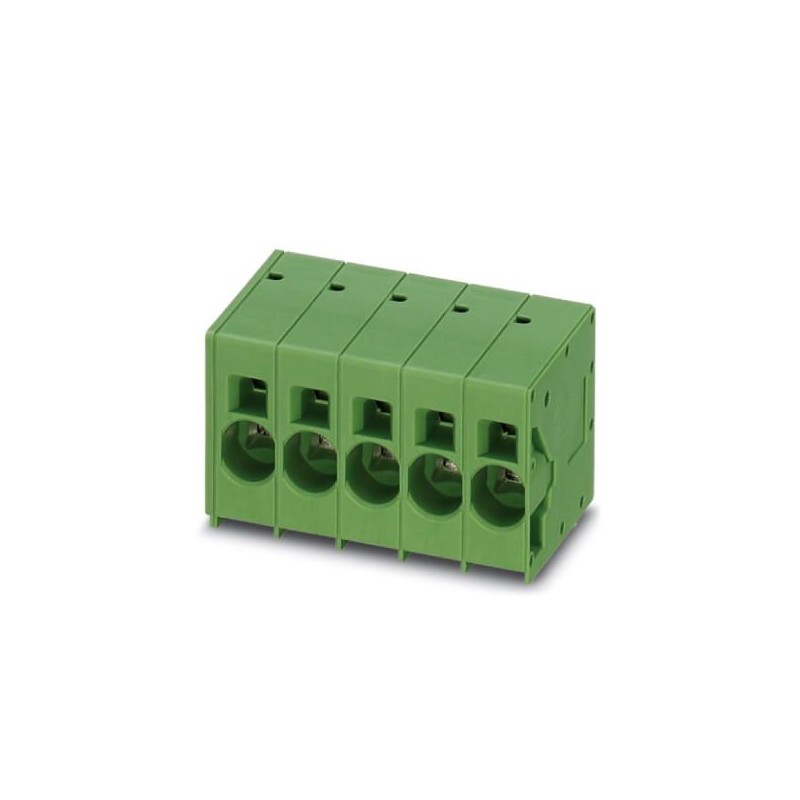

SPT 16/ 4-H-10,0-ZB 1735804 PHOENIX CONTACT Leiterplattenklemme
SPT 16/ 4-H-10,0-ZB
1735804
PHOENIX_CONTACT
50
Leiterplattenklemme
Steckverbinder > Leiterplattenklemme
Leiterplattensteckverbinder
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1735804 |
|---|---|
| Verpackungseinheit | 50 STK |
| Verkaufsschlüssel | E1 - Leiterplattenanschl. |
| Katalogseite | Seite 467 (C-1-2013) |
| GTIN | 4046356179447 |
| Gewicht pro Stück (exklusive Verpackung) | 31,280 g |
| Gewicht pro Stück (inklusive Verpackung) | 31,280 g |
| Zolltarifnummer | 85369010 |
| Herkunftsland | BG (Bulgarien) |
Maße
| Länge [ l ] | 29 mm |
|---|---|
| Rastermaß | 10 mm |
| Maß a | 30 mm |
| Breite [ w ] | 41,8 mm |
| Bauhöhe | 30 mm |
| Höhe [ h ] | 34 mm |
| Pinlänge [P] | 4 mm |
| Stiftabstand | 15 mm |
| Bohrlochdurchmesser | 1,7 mm |
Allgemein
| Artikelfamilie | SPT 16/..-H |
|---|---|
| Isolierstoffgruppe | I |
| Bemessungsstoßspannung (III/3) | 8 kV |
| Bemessungsstoßspannung (III/2) | 8 kV |
| Bemessungsstoßspannung (II/2) | 6 kV |
| Bemessungsspannung (III/3) | 1000 V |
| Bemessungsspannung (III/2) | 1000 V |
| Bemessungsspannung (II/2) | 1000 V |
| Anschluss gemäß Norm | EN-VDE |
| Nennstrom IN | 76 A |
| Nennquerschnitt | 16 mm² |
| Belastungsstrom maximal | 76 A |
| Isolierstoff | PA |
| Oberfläche Lötpin | |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Abisolierlänge | 18 mm |
| Polzahl | 4 |
Anschlussdaten
| Leiterquerschnitt starr min | 0,75 mm² |
|---|---|
| Leiterquerschnitt starr max | 16 mm² |
| Leiterquerschnitt flexibel min. | 0,75 mm² |
| Leiterquerschnitt flexibel max. | 16 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min | 0,75 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max | 16 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min | 0,75 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max: | 10 mm² |
| Leiterquerschnitt AWG min | 20 |
| Leiterquerschnitt AWG max | 4 |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse min | 0,75 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max | 4 mm² |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.027141109eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf | 15 Mbytes |
|
| PHOENIX CONTACT-1735804-SPT 16/ 4-H-10,0-ZB | 170 Kbytes |
|
