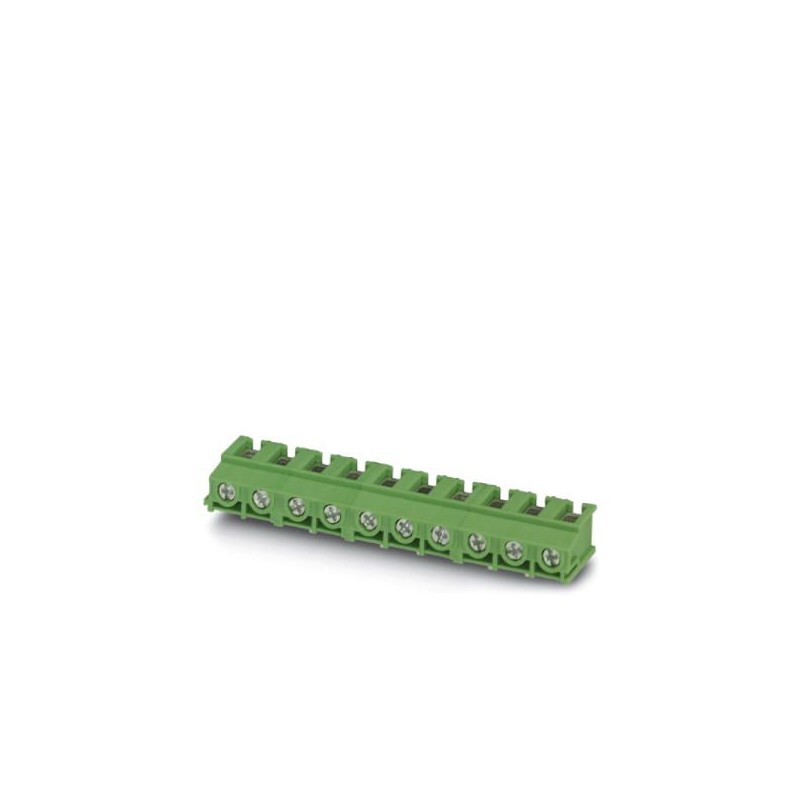

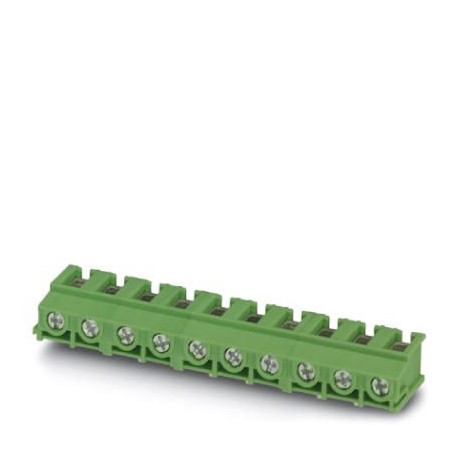

PT 2,5/ 5-7,5-V 1987986 PHOENIX CONTACT Leiterplattenklemme
PT 2,5/ 5-7,5-V
1987986
PHOENIX_CONTACT
100
Leiterplattenklemme
Leiterplattensteckverbinder
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1987986 |
|---|---|
| Verpackungseinheit | 100 STK |
| Verkaufsschlüssel | E1 - Leiterplattenanschl. |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 429 (C-1-2013) |
| GTIN | 4046356036511 |
| Gewicht pro Stück (exklusive Verpackung) | 6,840 g |
| Gewicht pro Stück (inklusive Verpackung) | 6,840 g |
| Zolltarifnummer | 85369010 |
| Herkunftsland | PL (Polen) |
Maße
| Länge [ l ] | 13,5 mm |
|---|---|
| Rastermaß | 7,5 mm |
| Maß a | 30 mm |
| Breite [ w ] | 37,5 mm |
| Bauhöhe | 9 mm |
| Höhe [ h ] | 13,1 mm |
| Pinlänge [P] | 4,1 mm |
| Stiftabstand | 7,5 mm |
| Bohrlochdurchmesser | 1,3 mm |
Allgemein
| Artikelfamilie | PT 2,5/..-V |
|---|---|
| Isolierstoffgruppe | I |
| Bemessungsstoßspannung (III/3) | 6 kV |
| Bemessungsstoßspannung (III/2) | 6 kV |
| Bemessungsstoßspannung (II/2) | 6 kV |
| Bemessungsspannung (III/3) | 500 V |
| Bemessungsspannung (III/2) | 800 V |
| Bemessungsspannung (II/2) | 1000 V |
| Anschluss gemäß Norm | EN-VDE |
| Nennstrom IN | 32 A |
| Nennquerschnitt | 2,5 mm² |
| Belastungsstrom maximal | 32 A (Stromwerte abhängig u.a. von Polzahl, Dimensionierung der Leiterbahnen und Umgebungstemperatur) |
| Isolierstoff | PA |
| Oberfläche Lötpin | |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Lehrdorn | A3 |
| Abisolierlänge | 6,5 mm |
| Polzahl | 5 |
| Schraubengewinde | M3 |
| Anzugsdrehmoment min | 0,45 Nm |
| Anzugsdrehmoment max | 0,5 Nm |
Anschlussdaten
| Leiterquerschnitt starr min | 0,5 mm² |
|---|---|
| Leiterquerschnitt starr max | 4 mm² |
| Leiterquerschnitt flexibel min. | 0,5 mm² |
| Leiterquerschnitt flexibel max. | 4 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min | 0,5 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max | 2,5 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min | 0,5 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max: | 2,5 mm² |
| Leiterquerschnitt AWG min | 20 |
| Leiterquerschnitt AWG max | 10 |
| 2 Leiter gleichen Querschnitts starr min | 0,5 mm² |
| 2 Leiter gleichen Querschnitts starr max | 1,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel min | 0,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel max | 1,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse min | 0,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse max | 0,75 mm² Die Angaben zur Klemmbarkeit mit Aderendhülsen gelten nur bei Verwendung der Crimpzange ZA 3. Durch die Verwendung von Aderendhülsen müssen evtl. Einschränkungen der Nennspannung berücksichtigt werden. |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse min | 0,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max | 1,5 mm² Die Angaben zur Klemmbarkeit mit Aderendhülsen gelten nur bei Verwendung der Crimpzange ZA 3. Durch die Verwendung von Aderendhülsen müssen evtl. Einschränkungen der Nennspannung berücksichtigt werden. |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.0272607xxeCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf | 15 Mbytes |
|
| PHOENIX CONTACT-1987986-PT 2,5/ 5-7,5-V | 166 Kbytes |
|
