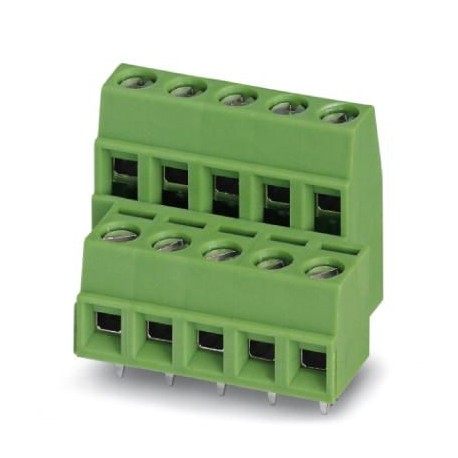

MKKDSN 1,5/ 8-5,08 1726202 PHOENIX CONTACT Leiterplattenklemme, Nennstrom: 13,5 A, Nennspannung: 400 V, Rast.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

MKKDSN 1,5/ 8-5,08 1726202 PHOENIX CONTACT Leiterplattenklemme, Nennstrom: 13,5 A, Nennspannung: 400 V, Rast..

MKKDSN 1,5/ 8-5,08

1726202

PHOENIX_CONTACT

50

Verfügbar

Schiff am heute

Leiterplattenklemme, Nennstrom: 13,5 A, Nennspannung: 400 V, Rastermaß: 5,08 mm, Polzahl: 8, Anschlussart: Schraubanschluss mit Zughülse, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: grün, Der Artikel ist zu unterschiedlichen Polzahlen anreihbar!

Mehr Infos


Kabelschuhen Pressen Presszange

COMBICON Leiterplattenanschlusstechnik - PHOENIX CONTACT

Card terminal measurement technique, control and regulation - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
50+$4.25
100+$4.14
150+$4.09
200+$4.06
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Maße

Länge18,3 mm
Rastermaß5,08 mm
Maß a35,56 mm
Bauhöhe20 mm
Höhe11 mm
Länge des Lötpins3,5 mm
Stiftabmessungen0,5 x 1 mm
Bohrlochdurchmesser1,3 mm

Allgemein

ArtikelfamilieMKKDSN 1,5
IsolierstoffgruppeI
Bemessungsstoßspannung (III/3)4 kV
Bemessungsstoßspannung (III/2)4 kV
Bemessungsstoßspannung (II/2)4 kV
Bemessungsspannung (III/3)250 V
Bemessungsspannung (III/2)400 V
Bemessungsspannung (II/2)630 V
Anschluss gemäß NormEN-VDE
Nennstrom IN13,5 A
Nennquerschnitt1,5 mm²
Belastungsstrom maximal13,5 A
IsolierstoffPA
Oberfläche LötpinSn
Brennbarkeitsklasse nach UL 94V0
LehrdornA1
Abisolierlänge6 mm
Polzahl8
SchraubengewindeM3
Anzugsdrehmoment min0,5 Nm
Anzugsdrehmoment max0,6 Nm

Anschlussdaten

Leiterquerschnitt starr min0,14 mm²
Leiterquerschnitt starr max1,5 mm²
Leiterquerschnitt flexibel min.0,14 mm²
Leiterquerschnitt flexibel max.1,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min0,25 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max1 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min0,25 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max:1 mm²
Leiterquerschnitt AWG min26
Leiterquerschnitt AWG max16
2 Leiter gleichen Querschnitts starr min0,14 mm²
2 Leiter gleichen Querschnitts starr max0,75 mm²
2 Leiter gleichen Querschnitts flexibel min0,14 mm²
2 Leiter gleichen Querschnitts flexibel max0,75 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse min0,25 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse max0,5 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse min0,5 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max0,5 mm²

Datasheet - PDF

Title:Language:Size:Type:
PHOENIX CONTACT-1726202-MKKDSN 1,5/ 8-5,08English158 KbytesPHOENIX CONTACT-1726202-MKKDSN 1,5/ 8-5,08
