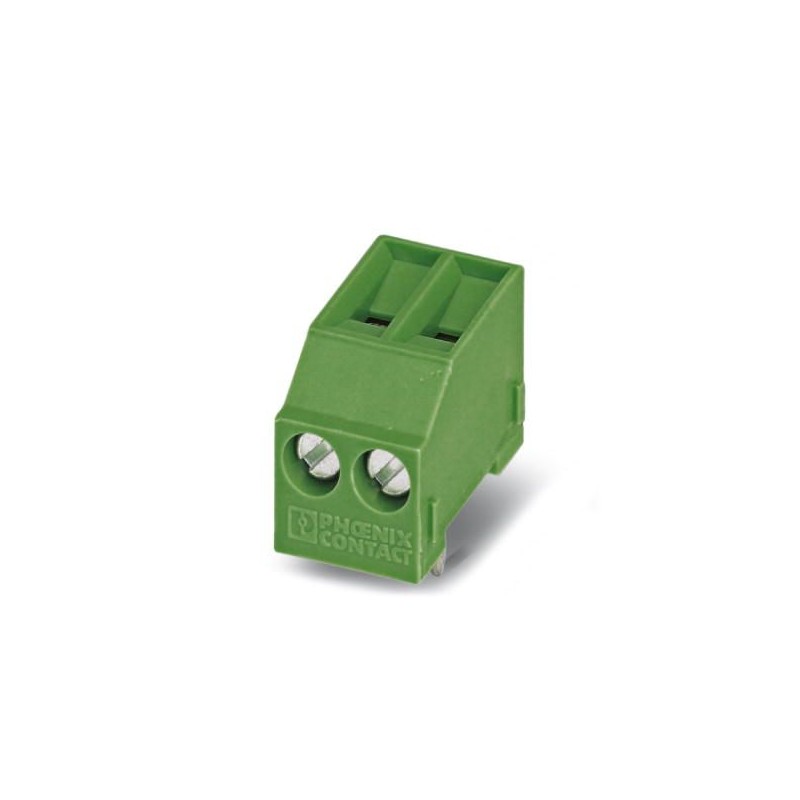

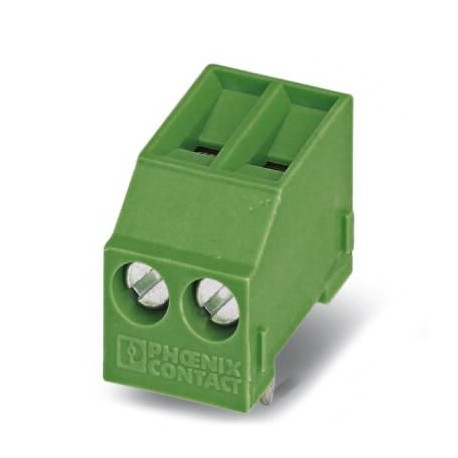

MKDSFW 3/ 2 1771529 PHOENIX CONTACT Leiterplattenklemme
MKDSFW 3/ 2
1771529
PHOENIX_CONTACT
50
Leiterplattenklemme
Leiterplattensteckverbinder
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1771529 |
|---|---|
| Verpackungseinheit | 50 STK |
| Verkaufsschlüssel | E1 - Leiterplattenanschl. |
| Katalogseite | Seite 107 (C-1-2013) |
| GTIN | 4017918036256 |
| Gewicht pro Stück (exklusive Verpackung) | 4,189 g |
| Gewicht pro Stück (inklusive Verpackung) | 4,189 g |
| Zolltarifnummer | 85369010 |
| Herkunftsland | PL (Polen) |
Artikeleigenschaften
| Kurzbezeichnung | Leiterplattenklemme |
|---|---|
| Artikelfamilie | MKDSFW 3 |
| Rastermaß | 5 mm |
| Polzahl | 2 |
| Anschlussart | Schraubanschluss mit Zughülse |
| Antriebsform Schraubenkopf | Längsschlitz (L) |
| Schraubengewinde | M3 |
| Montageart | Wellenlöten |
| Pinlayout | Lineares Pinning |
| Anzahl der Etagen | 1 |
| Anzahl der Anschlüsse | 2 |
| Anzahl der Potenziale | 2 |
Elektrische Kenndaten
| Bemessungsstrom | 24 A |
|---|---|
| Bemessungsisolationsspannung (III/2) | 400 V |
| Bemessungsstoßspannung (III/2) | 4 kV |
Anschlussvermögen
| Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
|---|---|
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG / kcmil | 24 ... 12 |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse | 0,25 mm² ... 1 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse | 0,25 mm² ... 1 mm² |
| 2 Leiter gleichen Querschnitts starr | 0,2 mm² ... 1,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel | 0,2 mm² ... 1,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse | 0,25 mm² ... 0,75 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse | 0,5 mm² ... 1,5 mm² |
| Abisolierlänge | 8 mm |
| Anzugsdrehmoment | 0,5 Nm ... 0,6 Nm |
Materialangaben - Kontakt
| Hinweis | WEEE/RoHS konform, whisker-frei nach IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material Kontakt | Cu-Legierung |
| Metalloberfläche Klemmstelle (Deckschicht) | Zinn (5 - 7 µm Sn) |
| Metalloberfläche Lötbereich (Deckschicht) | Zinn (5 - 7 µm Sn) |
| Metalloberfläche Lötbereich (Zwischenschicht) | Nickel (2 - 3 µm Ni) |
Materialangaben - Gehäuse
| Isolierstoff | PA |
|---|---|
| Isolierstoffgruppe | I |
| CTI nach IEC 60112 | 600 |
| Brennbarkeitsklasse nach UL 94 | V2 |
Maßangaben zum Produkt
| Maßzeichnung | |
|---|---|
| Länge [ l ] | 20,5 mm |
| Breite [ w ] | 10 mm |
| Höhe [ h ] | 16,7 mm |
| Rastermaß | 5 mm |
| Bauhöhe (Höhe ohne Lötpin) | 11,7 mm |
| Pinlänge [P] | 5 mm |
| Stiftabmessungen | 0,9 x 0,9 mm |
| Maß a | 5 mm |
Verpackungsangaben
| Verpackungsart | verpackt im Karton |
|---|---|
| Verpackungseinheit | 50 |
| Benennung Verpackungseinheiten | Stück |
Allgemein Produkthinweise
| Art des Hinweises | Hinweis zur Anwendung |
|---|---|
| Hinweis | Für den sicheren Leiteranschluss ist stets ein definiertes Anzugsdrehmoment einzuhalten. Insbesondere bei zwei- und dreipoligen Leiterplattenklemmen kann der einzelne Lötstift pro Kontaktstelle dies nicht abfangen. Deswegen müssen die Klemmen beim Leiteranschluss abgestützt werden (mit der Hand fixiert, Abstützung am Gehäuse). |
Verarbeitungshinweise
| Prozess | Wellenlötung |
|---|---|
| Prüfspezifikation | in Anlehnung an IEC 61760-1:2006-04 |
| in Anlehnung an IEC 60068-2-54:2006-04 |
Elektrische Prüfungen
| Bemessungsstrom | 24 A |
|---|---|
| Bemessungsisolationsspannung (III/2) | 400 V |
| Bemessungsstoßspannung (III/2) | 4 kV |
Luft- und Kriechstrecken
| Isolierstoffgruppe | I |
|---|---|
| Bemessungsisolationsspannung (III/3) | 250 V |
| Bemessungsisolationsspannung (III/2) | 400 V |
| Bemessungsisolationsspannung (II/2) | 630 V |
| Bemessungsstoßspannung (III/3) | 4 kV |
| Bemessungsstoßspannung (III/2) | 4 kV |
| Bemessungsstoßspannung (II/2) | 4 kV |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027141109eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf | 15 Mbytes |
|
| PHOENIX CONTACT-1771529-MKDSFW 3/ 2 | 144 Kbytes |
|
