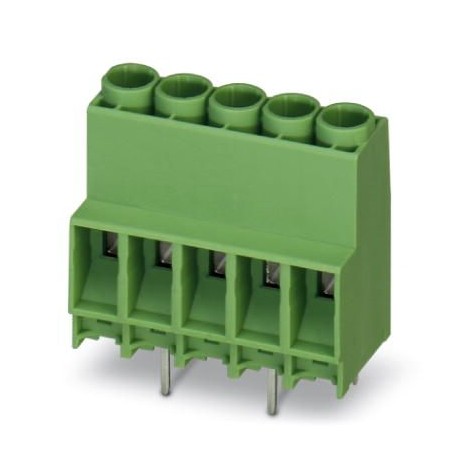

MKDS 5N HV/11-ZB-6,35 1777639 PHOENIX CONTACT Leiterplattenklemme, Nennstrom: 41 A, Nennspannung: 1000 V, Ra.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

MKDS 5N HV/11-ZB-6,35 1777639 PHOENIX CONTACT Leiterplattenklemme, Nennstrom: 41 A, Nennspannung: 1000 V, Ra..

MKDS 5N HV/11-ZB-6,35

1777639

PHOENIX_CONTACT

50

Verfügbar

Schiff am heute

Leiterplattenklemme, Nennstrom: 41 A, Nennspannung: 1000 V, Rastermaß: 6,35 mm, Polzahl: 11, Anschlussart: Schraubanschluss mit Zughülse, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: grün

Mehr Infos


Kabelschuhen Pressen Presszange

COMBICON Leiterplattenanschlusstechnik - PHOENIX CONTACT

Card and connector terminals for power electronics - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
50+$5.53
100+$5.40
150+$5.34
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Maße

Länge15,85 mm
Rastermaß6,35 mm
Maß a63,5 mm
Bauhöhe27 mm
Höhe27 mm
Länge des Lötpins5 mm
Stiftabmessungen0,9 x 0,9 mm
Stiftabstand9 mm
Bohrlochdurchmesser1,3 mm

Allgemein

ArtikelfamilieMKDS 5 N HV
IsolierstoffgruppeI
Bemessungsstoßspannung (III/3)8 kV
Bemessungsstoßspannung (III/2)8 kV
Bemessungsstoßspannung (II/2)8 kV
Bemessungsspannung (III/3)800 V
Bemessungsspannung (III/2)1000 V
Bemessungsspannung (II/2)1000 V
Anschluss gemäß NormEN-VDE
Nennstrom IN41 A
Nennquerschnitt4 mm²
Belastungsstrom maximal41 A
IsolierstoffPA
Oberfläche LötpinSn
Brennbarkeitsklasse nach UL 94V0
Abisolierlänge8 mm
Polzahl11
SchraubengewindeM3
Anzugsdrehmoment min0,5 Nm
Anzugsdrehmoment max0,6 Nm

Anschlussdaten

Leiterquerschnitt starr min0,2 mm²
Leiterquerschnitt starr max6 mm²
Leiterquerschnitt flexibel min.0,2 mm²
Leiterquerschnitt flexibel max.4 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min0,2 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max4 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min0,25 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max:4 mm²
Leiterquerschnitt AWG min24
Leiterquerschnitt AWG max10
2 Leiter gleichen Querschnitts starr min0,2 mm²
2 Leiter gleichen Querschnitts starr max1,5 mm²
2 Leiter gleichen Querschnitts flexibel min0,2 mm²
2 Leiter gleichen Querschnitts flexibel max1,5 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse min0,25 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse max0,75 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse min0,5 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max2,5 mm²

Datasheet - PDF

Title:Language:Size:Type:
PHOENIX CONTACT-1777639-MKDS 5N HV/11-ZB-6,35English156 KbytesPHOENIX CONTACT-1777639-MKDS 5N HV/11-ZB-6,35
