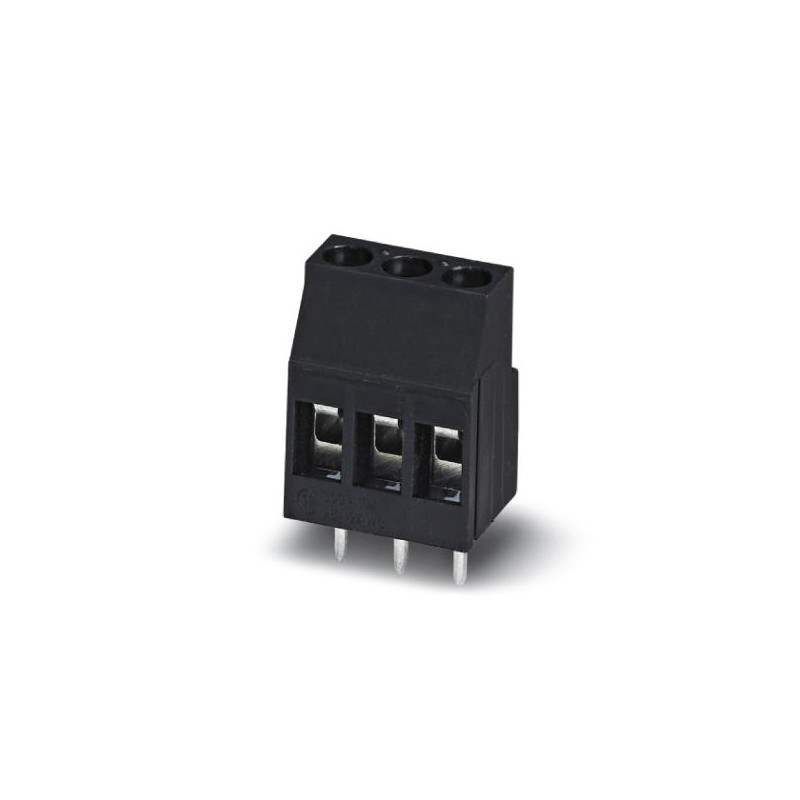

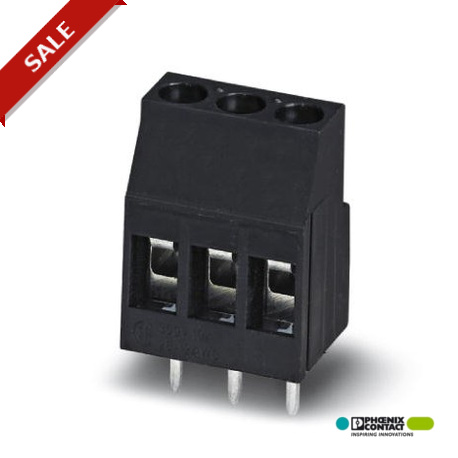

MKDS 3/ 3-B-5,08 BK 1706468 PHOENIX CONTACT Leiterplattenklemme, Nennstrom: 24 A, Nennspannung: 400 V, Raste..
MKDS 3/ 3-B-5,08 BK
1706468
PHOENIX_CONTACT
50
Leiterplattenklemme, Nennstrom: 24 A, Nennspannung: 400 V, Rastermaß: 5,08 mm, Polzahl: 3, Anschlussart: Schraubanschluss mit Zughülse, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: schwarz, Anschlüsse intern gebrückt
Steckverbinder > Leiterplattenklemme
Leiterplattensteckverbinder
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Maße
| Länge | 11,2 mm |
|---|---|
| Rastermaß | 5,08 mm |
| Maß a | 10,16 mm |
| Bauhöhe | 18 mm |
| Länge des Lötpins | 5 mm |
| Stiftabmessungen | 0,9 x 0,9 mm |
| Bohrlochdurchmesser | 1,3 mm |
Allgemein
| Artikelfamilie | MKDS 3/..-B |
|---|---|
| Isolierstoffgruppe | I |
| Bemessungsstoßspannung (III/3) | 4 kV |
| Bemessungsstoßspannung (III/2) | 4 kV |
| Bemessungsstoßspannung (II/2) | 4 kV |
| Bemessungsspannung (III/3) | 250 V |
| Bemessungsspannung (III/2) | 400 V |
| Bemessungsspannung (II/2) | 630 V |
| Anschluss gemäß Norm | EN-VDE |
| Nennstrom IN | 24 A |
| Nennquerschnitt | 2,5 mm² |
| Belastungsstrom maximal | 28 A (bei 4 mm² Leiterquerschnitt) |
| Isolierstoff | PA |
| Oberfläche Lötpin | Sn |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Lehrdorn | A3 |
| Abisolierlänge | 8 mm |
| Polzahl | 3 |
| Schraubengewinde | M3 |
| Anzugsdrehmoment min | 0,5 Nm |
| Anzugsdrehmoment max | 0,6 Nm |
Anschlussdaten
| Leiterquerschnitt starr min | 0,2 mm² |
|---|---|
| Leiterquerschnitt starr max | 4 mm² |
| Leiterquerschnitt flexibel min. | 0,2 mm² |
| Leiterquerschnitt flexibel max. | 2,5 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min | 0,25 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max | 2,5 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min | 0,25 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max: | 2,5 mm² |
| Leiterquerschnitt AWG min | 24 |
| Leiterquerschnitt AWG max | 12 |
| 2 Leiter gleichen Querschnitts starr min | 0,2 mm² |
| 2 Leiter gleichen Querschnitts starr max | 1,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel min | 0,2 mm² |
| 2 Leiter gleichen Querschnitts flexibel max | 1,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse min | 0,25 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse max | 0,75 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse min | 0,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max | 1,5 mm² |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf | 15 Mbytes |
|
| PHOENIX CONTACT-1706468-MKDS 3/ 3-B-5,08 BK | 175 Kbytes |
|
