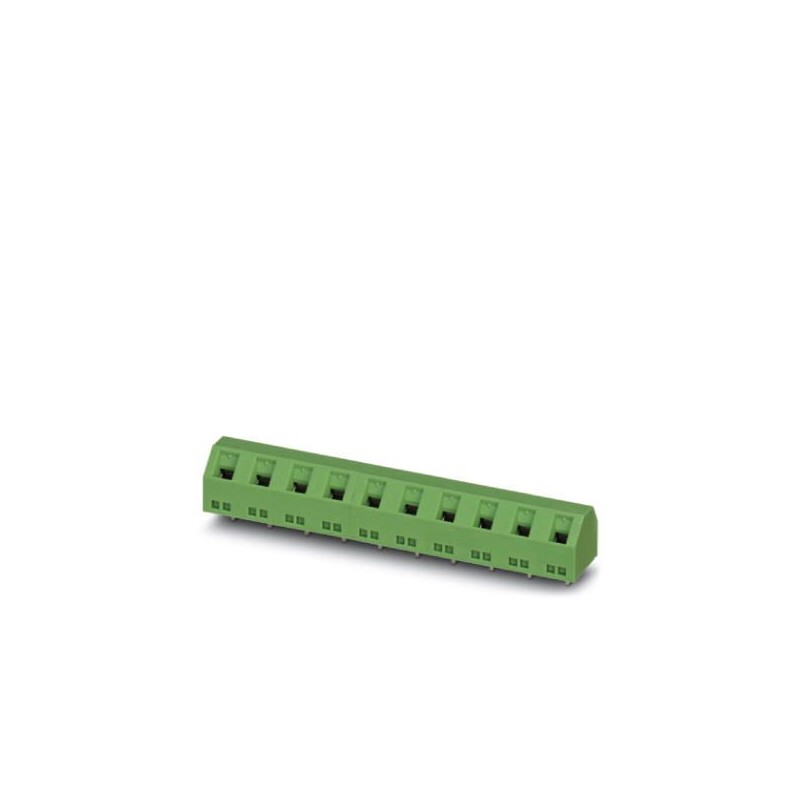

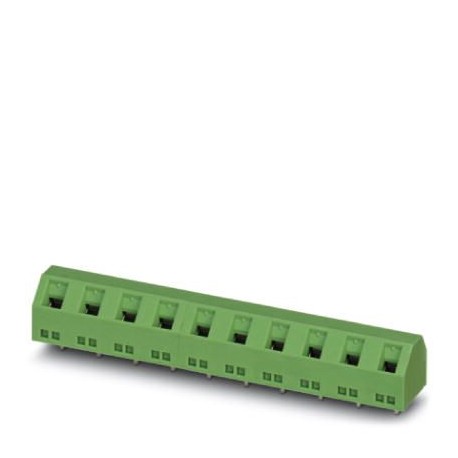

GSMKDSN 1,5/ 5-7,62 1718634 PHOENIX CONTACT Leiterplattenklemme, Nennstrom: 16 A, Nennspannung: 630 V, Raste.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

GSMKDSN 1,5/ 5-7,62 1718634 PHOENIX CONTACT Leiterplattenklemme, Nennstrom: 16 A, Nennspannung: 630 V, Raste..

GSMKDSN 1,5/ 5-7,62

1718634

PHOENIX_CONTACT

50

Verfügbar

Schiff am heute

Leiterplattenklemme, Nennstrom: 16 A, Nennspannung: 630 V, Rastermaß: 7,62 mm, Polzahl: 5, Anschlussart: Schraubanschluss mit Zughülse, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 55 °, Farbe: grün, Der Artikel ist zu unterschiedlichen Polzahlen anreihbar!

Mehr Infos


Kabelschuhen Pressen Presszange

COMBICON Leiterplattenanschlusstechnik - PHOENIX CONTACT

Card terminal measurement technique, control and regulation - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
50+$1.52
150+$1.45
250+$1.42
350+$1.41
500+$1.39
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Maße

Länge12 mm
Rastermaß7,62 mm
Maß a30,48 mm
Bauhöhe11 mm
Länge des Lötpins3,5 mm
Stiftabmessungen0,5 x 1 mm
Bohrlochdurchmesser1,3 mm

Allgemein

ArtikelfamilieGSMKDSN 1,5
IsolierstoffgruppeI
Bemessungsstoßspannung (III/3)6 kV
Bemessungsstoßspannung (III/2)6 kV
Bemessungsstoßspannung (II/2)6 kV
Bemessungsspannung (III/3)500 V
Bemessungsspannung (III/2)630 V
Bemessungsspannung (II/2)1000 V
Anschluss gemäß NormEN-VDE
Nennstrom IN16 A
Nennquerschnitt1,5 mm²
Belastungsstrom maximal16 A (bei 1,5 mm² Leiterquerschnitt)
IsolierstoffPA
Oberfläche LötpinSn
Brennbarkeitsklasse nach UL 94V2
LehrdornA1
Abisolierlänge6 mm
Polzahl5
SchraubengewindeM3
Anzugsdrehmoment min0,5 Nm
Anzugsdrehmoment max0,6 Nm

Anschlussdaten

Leiterquerschnitt starr min0,14 mm²
Leiterquerschnitt starr max1,5 mm²
Leiterquerschnitt flexibel min.0,14 mm²
Leiterquerschnitt flexibel max.1,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min0,25 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max1,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min0,25 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max:1,5 mm²
Leiterquerschnitt AWG min26
Leiterquerschnitt AWG max16
2 Leiter gleichen Querschnitts starr min0,14 mm²
2 Leiter gleichen Querschnitts starr max0,75 mm²
2 Leiter gleichen Querschnitts flexibel min0,14 mm²
2 Leiter gleichen Querschnitts flexibel max0,75 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse min0,25 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse max0,5 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse min0,5 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max1 mm²

Datasheet - PDF

Title:Language:Size:Type:
PHOENIX CONTACT-1718634-GSMKDSN 1,5/ 5-7,62English125 KbytesPHOENIX CONTACT-1718634-GSMKDSN 1,5/ 5-7,62
