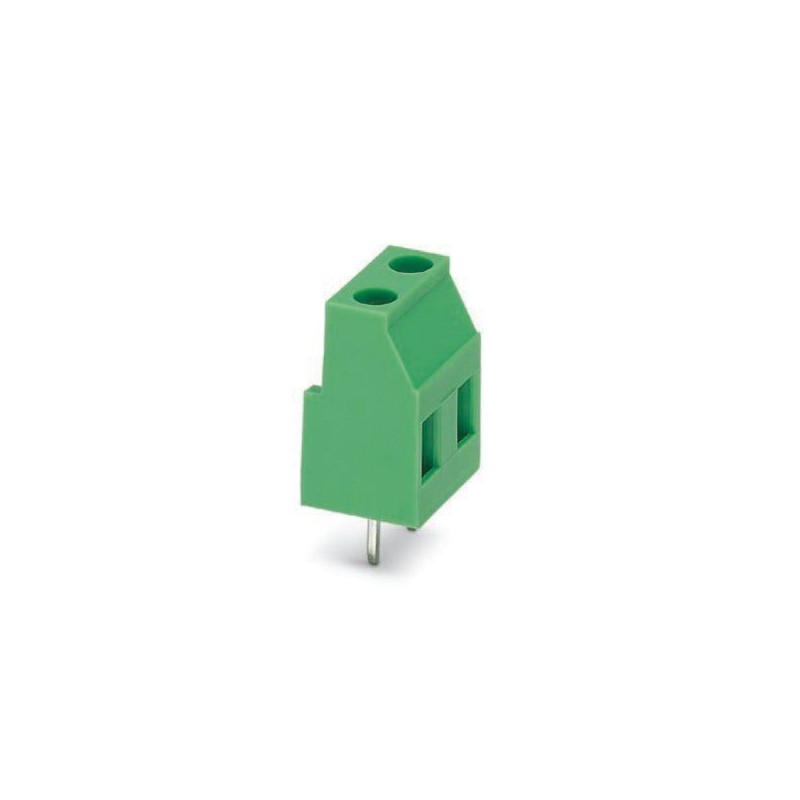

GMKDS 3/ 2-EMG15 1731462 PHOENIX CONTACT Leiterplattenklemme
GMKDS 3/ 2-EMG15
1731462
PHOENIX_CONTACT
50
Leiterplattenklemme
Steckverbinder > Leiterplattenklemme
Leiterplattensteckverbinder
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1731462 |
|---|---|
| Verpackungseinheit | 50 STK |
| Verkaufsschlüssel | E1 - Leiterplattenanschl. |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 709 (C-1-2013) |
| GTIN | 4017918105402 |
| Gewicht pro Stück (exklusive Verpackung) | 4,330 g |
| Gewicht pro Stück (inklusive Verpackung) | 4,530 g |
| Zolltarifnummer | 85369010 |
| Herkunftsland | DE (Deutschland) |
Maße
| Länge [ l ] | 11,2 mm |
|---|---|
| Rastermaß | 7,5 mm |
| Maß a | 7,5 mm |
| Breite [ w ] | 15 mm |
| Bauhöhe | 18 mm |
| Höhe [ h ] | 23 mm |
| Pinlänge [P] | 5 mm |
| Bohrlochdurchmesser | 1,3 mm |
Allgemein
| Artikelfamilie | GMKDS 3 |
|---|---|
| Bemessungsstoßspannung (III/3) | 6 kV |
| Bemessungsstoßspannung (III/2) | 6 kV |
| Bemessungsstoßspannung (II/2) | 6 kV |
| Bemessungsspannung (III/3) | 500 V |
| Bemessungsspannung (III/2) | 630 V |
| Bemessungsspannung (II/2) | 1000 V |
| Anschluss gemäß Norm | EN-VDE |
| Nennstrom IN | 24 A |
| Nennquerschnitt | 2,5 mm² |
| Oberfläche Lötpin | |
| Lehrdorn | A3 |
| Abisolierlänge | 8 mm |
| Polzahl | 2 |
| Schraubengewinde | M3 |
| Anzugsdrehmoment min | 0,5 Nm |
| Anzugsdrehmoment max | 0,6 Nm |
Anschlussdaten
| Leiterquerschnitt AWG min | 24 |
|---|---|
| Leiterquerschnitt AWG max | 12 |
| 2 Leiter gleichen Querschnitts starr min | 0,2 mm² |
| 2 Leiter gleichen Querschnitts starr max | 1,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel min | 0,2 mm² |
| 2 Leiter gleichen Querschnitts flexibel max | 1,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse min | 0,25 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse max | 0,75 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse min | 0,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max | 1,5 mm² |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027141109eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf | 15 Mbytes |
|
| PHOENIX CONTACT-1731462-GMKDS 3/ 2-EMG15 | 122 Kbytes |
|
