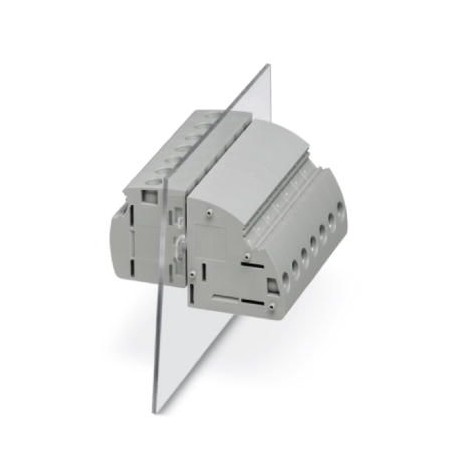

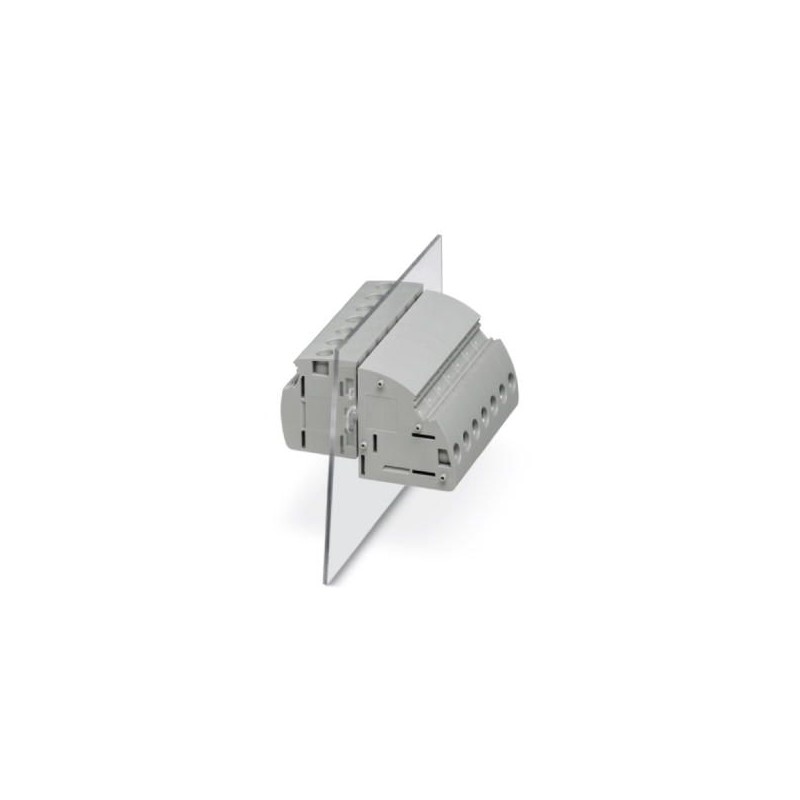

UWV 16/S
3073432
PHOENIX_CONTACT
50
Durchführungsklemme
Reihenklemmen > Durchführungsklemme
Leiterplattensteckverbinder
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Danke für Ihr Interesse an unseren Produkten, wir hoffen die Lieferzeit ist ok.
Während der Bestellung können Sie den für Sie bestmöglichen Versand wählen: Express 24h, Standard 48h/72h, etc.
Bestellschlüssel | 3073432 |
---|---|
Verpackungseinheit | 50 STK |
Verkaufsschlüssel | A1 - Reihenklemmen |
Katalogseite | Seite 613 (C-1-2013) |
GTIN | 4046356344739 |
Gewicht pro Stück (exklusive Verpackung) | 35,000 g |
Gewicht pro Stück (inklusive Verpackung) | 38,159 g |
Zolltarifnummer | 85369010 |
Herkunftsland | CN (China) |
Anzahl der Etagen | 1 |
---|---|
Anzahl der Anschlüsse | 2 |
Nennquerschnitt | 16 mm² |
Farbe | grau |
Isolierstoff | PA |
Brennbarkeitsklasse nach UL 94 | V0 |
Belastungsstrom maximal | 101 A (bei 25 mm² Leiterquerschnitt) |
Bemessungsstoßspannung | 6 kV |
Verschmutzungsgrad | 3 |
Überspannungskategorie | III |
Isolierstoffgruppe | I |
Anschluss gemäß Norm | IEC 60947-7-1 |
Nennstrom IN | 76 A |
Belastungsstrom maximal | 101 A (bei 25 mm² Leiterquerschnitt) |
Nennspannung UN | 800 V (mit Distanzplatte) |
Offene Seitenwand | Nein |
Polzahl | 1 |
Hinweis | Klemmhülse |
---|---|
Anschlussseite | außen |
Anschlussart | Schraubanschluss |
Hinweis | Achtung: Im Downloadbereich finden Sie Artikelfreigaben, Anschlussquerschnitte und Hinweise zum Anschluss von Aluminiumleitern. |
Leiterquerschnitt starr min | 6 mm² |
Leiterquerschnitt starr max | 25 mm² |
Leiterquerschnitt flexibel min. | 6 mm² |
Leiterquerschnitt flexibel max. | 16 mm² |
Leiterquerschnitt AWG min | 10 |
Leiterquerschnitt AWG max | 4 |
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min | 6 mm² |
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max | 16 mm² |
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min | 6 mm² |
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max: | 16 mm² |
2 Leiter gleichen Querschnitts starr min | 2,5 mm² |
2 Leiter gleichen Querschnitts starr max | 10 mm² |
2 Leiter gleichen Querschnitts flexibel min | 2,5 mm² |
2 Leiter gleichen Querschnitts flexibel max | 6 mm² |
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse min | 4 mm² |
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse max | 6 mm² |
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse min | 4 mm² |
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max | 6 mm² |
Abisolierlänge | 16 mm |
Lehrdorn | B7 |
Schraubengewinde | M5 |
Anzugsdrehmoment min | 2,5 Nm |
Anzugsdrehmoment max | 3 Nm |
Anschlussseite | innen |
Anschlussart | Schraubanschluss |
China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
---|---|
Keine Gefahrstoffe über den Grenzwerten |
