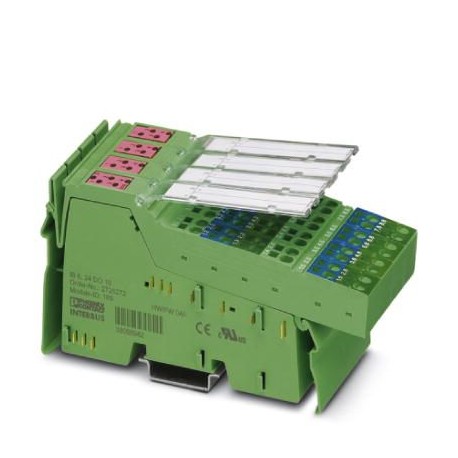

IB IL 24 DO16-2MBD-PAC 2862013 PHOENIX CONTACT Inline-Digital-Ausgabeklemme, komplett mit Zubehör (Anschluss.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

IB IL 24 DO16-2MBD-PAC 2862013 PHOENIX CONTACT Inline-Digital-Ausgabeklemme, komplett mit Zubehör (Anschluss..

IB IL 24 DO16-2MBD-PAC

2862013

PHOENIX_CONTACT

Verfügbar

Schiff am heute

Inline-Digital-Ausgabeklemme, komplett mit Zubehör (Anschlussstecker und Beschriftungsfeld), 16 Ausgänge, 24 V DC, Übertragungsgeschwindigkeit 2 MBaud, 3-Leiter-Anschlusstechnik

Mehr Infos


Steuerungen SPS

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
1+$162.22
2+$157.97
3+$155.86
4+$154.51
6+$153.52
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Produktbeschreibung

Die digitalen Inline Ausgabeklemmen sind für den Anschluss von digitalen Aktoren, wie elektromagnetischen Ventilen, Schützen oder optischen Meldeeinrichtungen ausgelegt.

Alle typischen Anwendungsfälle werden durch die Standard-Automatisierungsklemmen abgedeckt.

Der Anschluss der Peripherie wird, abhängig von der Kanalzahl, entweder durch einen einfachen oder einen erweiterten Inline-Stecker hergestellt. In beiden Fällen steht Ihnen die Mehrleiteranschlusstechnik zur Verfügung.

Die Inline-Klemmen können mit Hilfe von klappbaren Beschriftungsfeldern gekennzeichnet werden. Die Felder sind mit Einsteckkarten bestückt, die sich je nach Anwendung individuell beschriften lassen. Zur Kennzeichnung der Klemmstellen steht darüber hinaus das bewährte Zackband ZBFM-6... zur Verfügung.

Maße

Breite48,8 mm
Höhe140,5 mm
Tiefe71,5 mm
Hinweis zu MaßangabenGehäusemaße

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-25 °C ... 55 °C
Umgebungstemperatur (Lagerung/Transport)-25 °C ... 85 °C
Zulässige Luftfeuchtigkeit (Betrieb)10 % ... 95 % (nach DIN EN 61131-2)
Zulässige Luftfeuchtigkeit (Lagerung/Transport)10 % ... 95 % (nach DIN EN 61131-2)
Luftdruck (Betrieb)70 kPa ... 106 kPa (bis zu 3000 m üNN)
Luftdruck (Lagerung/Transport)70 kPa ... 106 kPa (bis zu 3000 m üNN)
SchutzartIP20

Allgemein

Nettogewicht130 g
Hinweis zu Gewichtsangabenohne Stecker
MontageartTragschiene
Diagnose-MeldungenKurzschluss / Überlast der digitalen Ausgänge Fehlermeldung im Diagnose-Code (Bus) sowie Anzeige (2 Hz) über die LED (D) am Modul

Schnittstellen

BenennungInline-Lokalbus
AnschlussartInline-Datenrangierer
Übertragungsgeschwindigkeit2 MBit/s

Versorgung der Modulelektronik

Versorgungsspannung24 V DC (Nennwert)
Versorgungsspannungsbereich19,2 V DC ... 30 V DC
Logikspannung UL7,5 V (über Potenzialrangierer)
Stromaufnahmemax. 105 mA (aus dem Lokalbus)

Inline Potenziale

Logikspannung UL7,5 V DC
Stromaufnahme aus ULmax. 105 mA
Segment-Versorgungsspannung US24 V DC (Nennwert)
Stromaufnahme aus USmax. 8 A

Digitale Ausgänge

Benennung AusgangDigitale Ausgänge
AnschlussartZugfederanschluss
Anschlusstechnik2-, 3-Leiter
Anzahl der Ausgänge16
SchutzbeschaltungÜberlastschutz, Kurzschlussschutz der Ausgänge
Ausgangsspannung24 V DC
Nennausgangsspannung24 V DC (Spannungsdifferenz bei INenn ≤ 1 V)
Maximaler Ausgangsstrom je Kanal500 mA
Maximaler Ausgangsstrom je Modul8 A
Nennlast induktiv12 W
Nennlast Lampen12 W
Nennlast ohmsch12 W

Datasheet - PDF

Title:Language:Size:Type:
PHOENIX CONTACT-2862013-IB IL 24 DO16-2MBD-PACEnglish117 KbytesPHOENIX CONTACT-2862013-IB IL 24 DO16-2MBD-PAC
