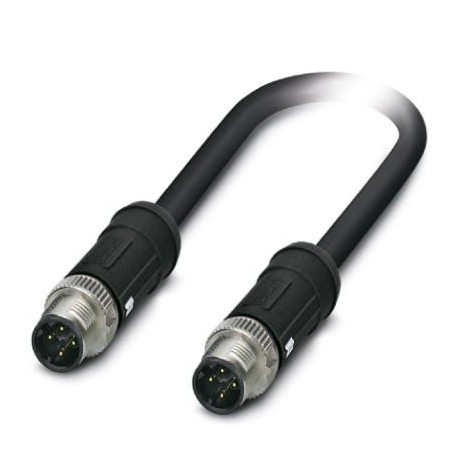

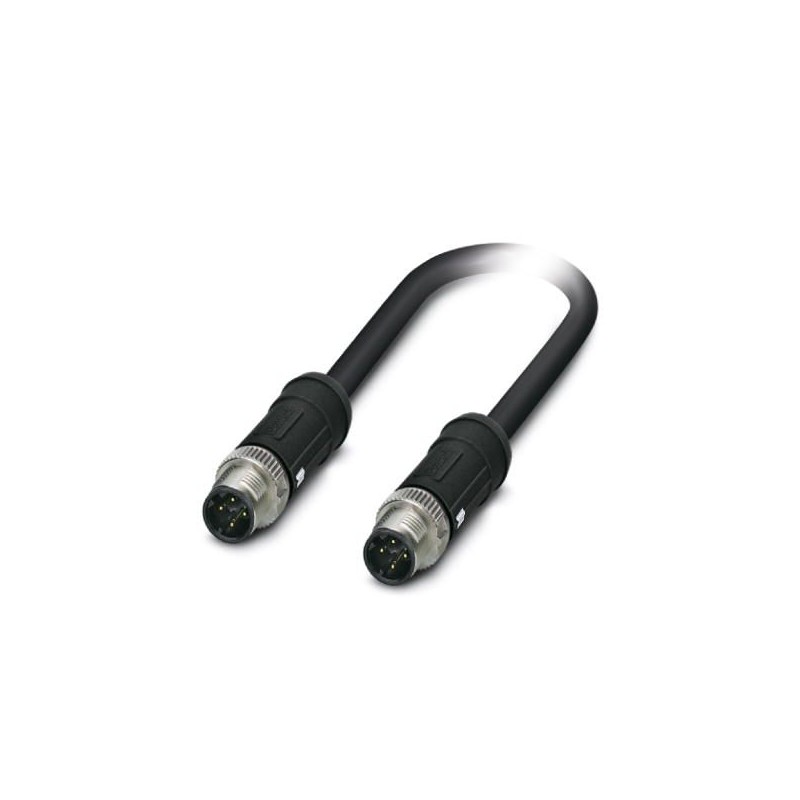

NBC-MSD/0,5-937/MSD SCO RAIL 1413059 PHOENIX CONTACT Netzwerkkabel
NBC-MSD/0,5-937/MSD SCO RAIL
1413059
PHOENIX_CONTACT
50
Netzwerkkabel
Sensorkabel und Aktoren
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1413059 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | C1 - Sensor-Aktor-Kabel |
| Mindestbestellmenge | 50 STK |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| GTIN | 4046356982870 |
| Gewicht pro Stück (exklusive Verpackung) | 61,500 g |
| Gewicht pro Stück (inklusive Verpackung) | 61,500 g |
| Zolltarifnummer | 85444290 |
| Herkunftsland | PL (Polen) |
Allgemeine Daten
| Bemessungsstrom bei 40 °C | 4 A |
|---|---|
| Bemessungsspannung | 48 V AC |
| 60 V DC | |
| Polzahl | 4 |
| Signalart/Kategorie | PROFINET CAT5 (IEC 11801:2002) |
| PROFINET CAT5 (TIA 568B:2001) | |
| Ethernet CAT5 | |
| Ethernet CAT5 | |
| Normen/Bestimmungen | M12-Steckverbinder IEC 61076-2-101 |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 3 |
| Material Kontakt | CuSn |
| Material Kontaktträger | PA 6.6 |
| Material Kontaktoberfläche | Ni/Au |
Normen und Bestimmungen
| Normbezeichnung | M12-Steckverbinder |
|---|---|
| Normen/Bestimmungen | IEC 61076-2-101 |
| Brennbarkeitsklasse nach UL 94 | V0 |
Leitung
| Kabeltyp | PROFINET Bahnanwendungen |
|---|---|
| Kabeltyp (Kurzzeichen) | 937 |
| Signalart/Kategorie | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| EtherCAT®CAT5 (IEC 11801), 100 MBit/s | |
| Kabelaufbau | 1x4xAWG22/7; SF/TQ |
| Leiterquerschnitt | 4x 0,34 mm² |
| AWG Signalleitung | 22 |
| Leiteraufbau Signalleitung | 7x 0,25 mm |
| Aderdurchmesser inkl. Isolierung | ca. 1,5 mm |
| Aderfarben | weiß-blau, orange-gelb |
| Gesamtverseilung | Sternvierer |
| Schirmung | Kunststoffkaschierte Alu-Folie, Geflecht aus verzinnten Kupferdrähten |
| Außenmantel, Farbe | schwarz RAL 9005 |
| Wandstärke Außenmantel | ca. 1 mm |
| Kabelaußendurchmesser D | 6,6 mm ±0,4 mm |
| Mindestbiegeradius, fest verlegt | 6 x D |
| Kabelgewicht | 70 kg/km |
| Außenmantel, Material | PE-X |
| Material Aderisolation | geschäumtes PE |
| Material Leiter | versilberte Cu-Litze |
| Leiterwiderstand | ≤ 54,4 Ω/km |
| Betriebskapazität | ≤ 65 pF (Ader-Ader) |
| ≤ 100 pF (Ader-Schirm) | |
| Wellenwiderstand | 100 Ω ±5 Ω (f = 100 MHz) |
| Nahnebensprechdämpfung (NEXT) | 73 dB (bei 1 MHz) |
| 70 dB (bei 4 MHz) | |
| 65 dB (bei 10 MHz) | |
| 57 dB (bei 31,5 MHz) | |
| 52 dB (bei 62,5 MHz) | |
| 48 dB (bei 100 MHz) | |
| Fernnebensprechdämpfung (FEXT) | 78 dB (bei 1 MHz) |
| 77 dB (bei 4 MHz) | |
| 70 dB (bei 10 MHz) | |
| 65 dB (bei 31,5 MHz) | |
| 56 dB (bei 62,5 MHz) | |
| 48 dB (bei 100 MHz) | |
| Dämpfung | 2 dB (bei 1 MHz) |
| 4,4 dB (bei 4 MHz) | |
| 7,4 dB (bei 10 MHz) | |
| 14 dB (bei 31,5 MHz) | |
| 20 dB (bei 62,5 MHz) | |
| 26 dB (bei 100 MHz) | |
| Rückflussdämpfung (RL) | 25 dB (bei 4 MHz) |
| 30 dB (bei 10 MHz) | |
| 30 dB (bei 31,5 MHz) | |
| 30 dB (bei 62,5 MHz) | |
| 28 dB (bei 100 MHz) | |
| Signalgeschwindigkeit | 75 c |
| Schirmdämpfung | 40 dB (30 MHz ≤ f ≤ 100 MHz) |
| Kopplungswiderstand | 200,00 mΩ/m (f ≤ 30 MHz) |
| Nennspannung Leitung | 300 V AC |
| Prüfspannung Leitung | 2000 V AC (50 Hz, 5 Minuten) |
| Brandschutz in Schienenfahrzeugen | BS 6853 (Kategorie Ia, Ib, II) |
| GM/RT 2130 (Kategorie Ia, Ib, II) | |
| EN 45545 (Gefahrenniveau HL1 - HL3) | |
| DIN 5510 (Brandschutzstufe 1, 2, 3, 4) | |
| NF F16-101 (Kategorie A1, A2, B) | |
| NF F16-101 (Klasse C / F0) | |
| NFPA 130 | |
| UNI CEI 11170 (Gefahrenniveau LR1 - LR4) | |
| Flammwidrigkeit | EN 60332-1-2 |
| EN 50266 | |
| EN 60332-3-25 | |
| NF C32-070, 2.1 | |
| NF C32-070, 2.2 | |
| UL 1685, 12 (FT4) | |
| nach ISO 6722-1 5.22 (UN ECE-R 118.01) | |
| Halogenfreiheit | nach EN 50267-2-1 |
| Ölbeständigkeit | nach IRM 902, 72 h bei 100 °C |
| Sonstige Beständigkeit | beständig gegen Kraftstoffe nach IRM 903, 168 h bei 70 °C |
| Rauchgasdichte | BS 6853 D.8.7 |
| EN 61034-2 | |
| UL 1685, 12 (FT4) | |
| Brandgaskorrosivität | EN 50267-2-2 |
| Brandgastoxizität | BS 6853 B.1 |
| EN 50305, 9.2 | |
| Umgebungstemperatur (Betrieb) | -50 °C ... 90 °C (Kabel, feste Verlegung) |
| -40 °C ... 90 °C (Kabel, bewegliche Verlegung) | |
| Umgebungstemperatur (Verlegung) | -25 °C ... 90 °C |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
