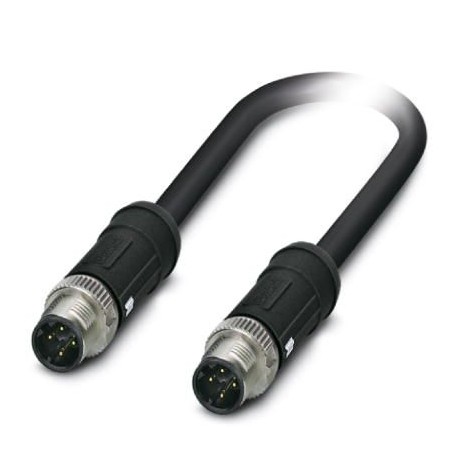

NBC-MSD/ 2,0-937/MSD SCO RAIL 1407342 PHOENIX CONTACT Netzwerkkabel, PROFINET CAT5 (100 MBit/s), Ethernet CA.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

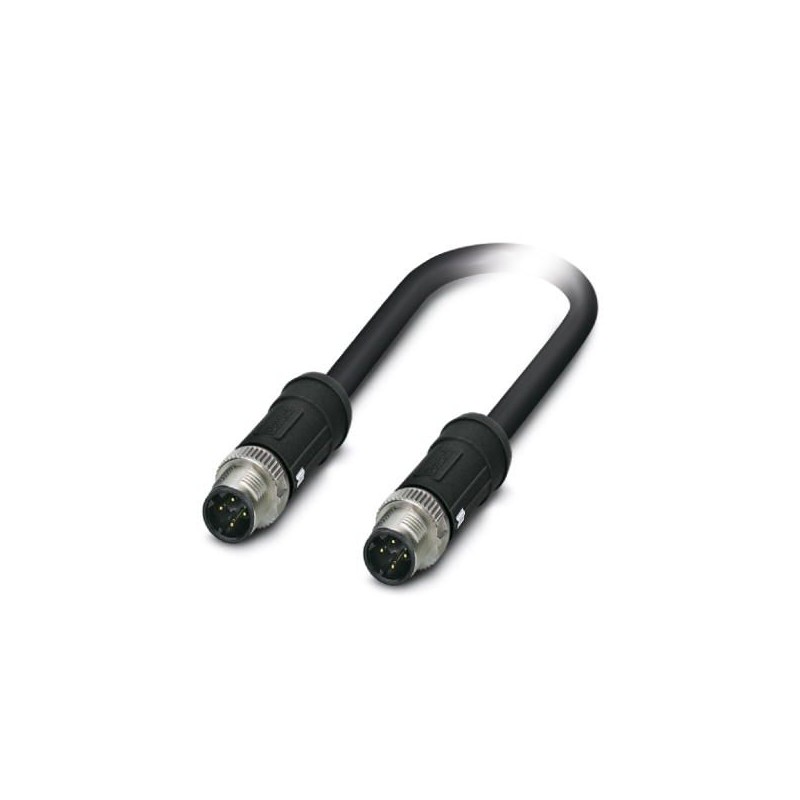

NBC-MSD/ 2,0-937/MSD SCO RAIL 1407342 PHOENIX CONTACT Netzwerkkabel, PROFINET CAT5 (100 MBit/s), Ethernet CA..

NBC-MSD/ 2,0-937/MSD SCO RAIL

1407342

PHOENIX_CONTACT

Verfügbar

Schiff am heute

Netzwerkkabel, PROFINET CAT5 (100 MBit/s), Ethernet CAT5 (100 MBit/s), 4-polig, EC-X, schwarz RAL 9005, geschirmt, Stecker gerade M12 SPEEDCON / IP65, Kodierung: D, auf Stecker gerade M12 SPEEDCON / IP65, Kodierung: D, Kabellänge: 2 m, für Bahnanwendungen

Mehr Infos


* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
1+$53.62
5+$49.77
9+$48.76
13+$48.22
17+$47.92
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Maße

Kabellänge2 m

Umgebungsbedingungen

SchutzartIP65

Allgemeine Daten

Bemessungsstrom bei 40 °C4 A
Bemessungsspannung250 V
Polzahl4
Signalart/KategoriePROFINET CAT5 (IEC 11801), 100 MBit/s
Ethernet CAT5 (IEC 11801), 100 MBit/s
Normen/BestimmungenM12-Steckverbinder IEC 61076-2-101
Schock, Vibration EN 50155
ÜberspannungskategorieII
Verschmutzungsgrad3

Kennwerte Kopf 1

Bauform KopfStecker gerade M12 SPEEDCON / IP65
Polzahl (Steckgesicht)4
KodierungD (Daten)
Farbeschwarz
Material (Komponente)CuSn (Kontakt)
Ni/Au (Kontaktoberfläche)
PA 6.6 (Kontaktträger)
PA 6.6 (Griffkörper)
Zinkdruckguss, vernickelt (Verschraubung)
Normen/Bestimmungen MaterialPA 6.6: Brandschutz in Schienenfahrzeugen - Anforderungssätze R22, R23 und R24 nach DIN EN 45545-2 (Gefahrenniveau HL1 - HL3)
Geschirmtja
Isolationswiderstand≥ 100 MΩ
Steckzyklen≥ 100
Anzugsdrehmoment0,4 Nm
Umgebungstemperatur (Betrieb)-40 °C ... 85 °C

Kennwerte Kopf 2

Bauform KopfStecker gerade M12 SPEEDCON / IP65
Polzahl (Steckgesicht)4
KodierungD (Daten)
Farbeschwarz
Material (Komponente)CuSn (Kontakt)
Ni/Au (Kontaktoberfläche)
PA 6.6 (Kontaktträger)
PA 6.6 (Griffkörper)
Zinkdruckguss, vernickelt (Verschraubung)
Normen/Bestimmungen MaterialPA 6.6: Brandschutz in Schienenfahrzeugen - Anforderungssätze R22, R23 und R24 nach DIN EN 45545-2 (Gefahrenniveau HL1 - HL3)
Geschirmtja
Isolationswiderstand≥ 100 MΩ
Steckzyklen≥ 100
Anzugsdrehmoment0,4 Nm
Umgebungstemperatur (Betrieb)-40 °C ... 85 °C

Leitung

KabeltypPROFINET Bahnanwendungen
Kabeltyp (Kurzzeichen)937
Signalart/KategoriePROFINET CAT5 (IEC 11801), 100 MBit/s
Kabelaufbau1x4xAWG22/7; SF/TQ
Leiterquerschnitt4x 0,34 mm²
AWG Signalleitung22
Leiteraufbau Signalleitung7x 0,25 mm
Aderdurchmesser inkl. Isolierungca. 1,5 mm
Aderfarbenweiß-blau, orange-gelb
GesamtverseilungSternvierer
SchirmungKunststoffkaschierte Alu-Folie, Geflecht aus verzinnten Kupferdrähten
Außenmantel, Farbeschwarz RAL 9005
Wandstärke Außenmantelca. 1 mm
Kabelaußendurchmesser D6,6 mm ±0,4 mm
Mindestbiegeradius, fest verlegt6 x D
Kabelgewicht70 kg/km
Außenmantel, MaterialEC-X
Material Aderisolationgeschäumtes PE
Material Leiterversilberte Cu-Litze
Leiterwiderstand≤ 54,4 Ω/km
Betriebskapazität≤ 65 pF (Ader-Ader)
≤ 100 pF (Ader-Schirm)
Wellenwiderstand100 Ω ±5 Ω (f = 100 MHz)
Signalgeschwindigkeit75 c
Schirmdämpfung40 dB (30 MHz ≤ f ≤ 100 MHz)
Kopplungswiderstand200,00 mΩ/m (f ≤ 30 MHz)
Nennspannung Leitung300 V AC
Prüfspannung Leitung2000 V AC (50 Hz, 5 Minuten)
Brandschutz in SchienenfahrzeugenBS 6853 (Kategorie Ia, Ib, II)
GM/RT 2130 (Kategorie Ia, Ib, II)
EN 45545 (Gefahrenniveau HL1 - HL3)
DIN 5510 (Brandschutzstufe 1, 2, 3, 4)
NF F16-101 (Kategorie A1, A2, B)
NF F16-101 (Klasse C / F0)
NFPA 130
UNI CEI 11170 (Gefahrenniveau LR1 - LR4)
FlammwidrigkeitEN 60332-1-2
EN 50266
EN 60332-3-25
NF C32-070, 2.1
NF C32-070, 2.2
UL 1685, 12 (FT4)
nach ISO 6722-1 5.22 (UN ECE-R 118.01)
Halogenfreiheitnach EN 50267-2-1
Ölbeständigkeitnach IRM 902, 72 h bei 100 °C
Sonstige Beständigkeitbeständig gegen Kraftstoffe nach IRM 903, 168 h bei 70 °C
RauchgasdichteBS 6853 D.8.7
EN 61034-2
UL 1685, 12 (FT4)
BrandgaskorrosivitätEN 50267-2-2
BrandgastoxizitätBS 6853 B.1
EN 50305, 9.2
Umgebungstemperatur (Betrieb)-50 °C ... 90 °C (Kabel, feste Verlegung)
-40 °C ... 90 °C (Kabel, bewegliche Verlegung)
Umgebungstemperatur (Verlegung)-25 °C ... 90 °C
