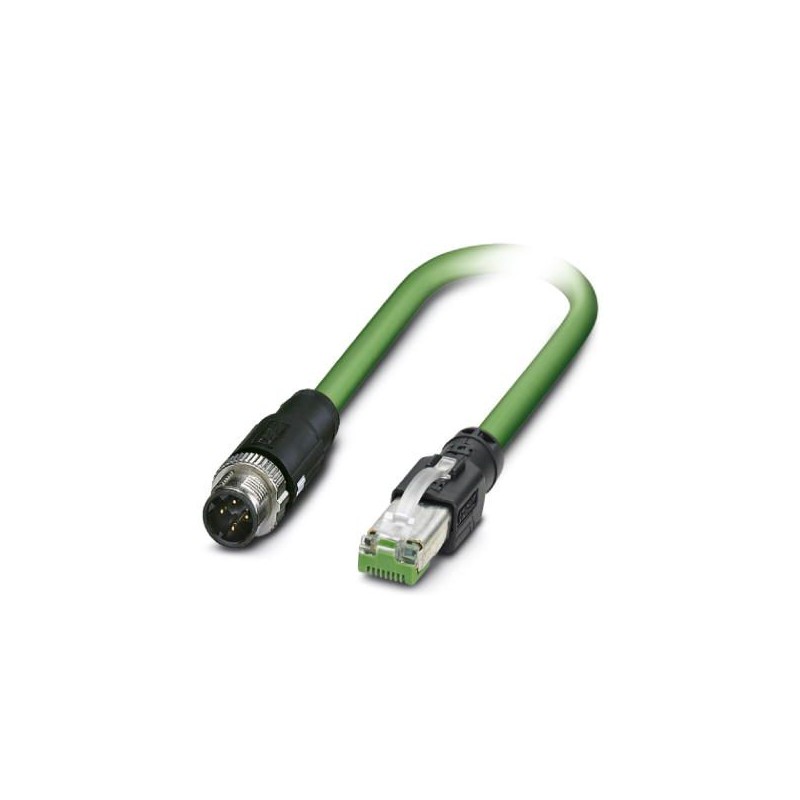

NBC-MSD/ 5,0-93G/R4AC SCO
1407563
PHOENIX_CONTACT
1
Netzwerkkabel
Sensorkabel und Aktoren
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Danke für Ihr Interesse an unseren Produkten, wir hoffen die Lieferzeit ist ok.
Während der Bestellung können Sie den für Sie bestmöglichen Versand wählen: Express 24h, Standard 48h/72h, etc.
Bestellschlüssel | 1407563 |
---|---|
Verpackungseinheit | 1 STK |
Verkaufsschlüssel | C1 - Sensor-Aktor-Kabel |
Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
Katalogseite | Seite 384 (C-4-2015) |
GTIN | 4046356779814 |
Gewicht pro Stück (exklusive Verpackung) | 343,000 g |
Gewicht pro Stück (inklusive Verpackung) | 362,900 g |
Zolltarifnummer | 85444290 |
Herkunftsland | PL (Polen) |
Schutzart | IP65 (M12-Steckverbinder) |
---|---|
IP67 (M12-Steckverbinder) | |
IP20 (RJ45-Steckverbinder) | |
Umgebungstemperatur (Betrieb) | -25 °C ... 85 °C (M12-Steckverbinder) |
-25 °C ... 80 °C (RJ45-Steckverbinder) |
Bemessungsstrom bei 40 °C | 1 A |
---|---|
Bemessungsspannung | 48 V AC |
60 V DC | |
Polzahl | 4 |
Signalart/Kategorie | EtherCAT® CAT5 (IEC 11801), 100 MBit/s |
Normen/Bestimmungen | M12-Steckverbinder IEC 61076-2-101 |
Material Kontakt | CuSn |
Material Kontaktträger | TPU GF |
Material Kontaktoberfläche | Ni/Au |
Material Gehäuse | Kunststoff |
Bauform Kopf | Stecker gerade M12 SPEEDCON / IP67 |
---|---|
Polzahl (Steckgesicht) | 4 |
Kodierung | D (Daten) |
Farbe | schwarz |
Material (Komponente) | CuSn (Kontakt) |
Ni/Au (Kontaktoberfläche) | |
PA (Kontaktträger) | |
TPU, schwer entflammbar, selbstverlöschend (Griffkörper) | |
Zinkdruckguss, vernickelt (Verschraubung) | |
Isolationswiderstand | ≥ 100 MΩ |
Steckzyklen | ≥ 100 |
Anzugsdrehmoment | 0,4 Nm |
Umgebungstemperatur (Betrieb) | -25 °C ... 90 °C |
Bauform Kopf | Stecker gerade RJ45 / IP20 |
---|---|
Polzahl (Steckgesicht) | 4 (8) |
Farbe | schwarz |
schwarz | |
Material (Komponente) | CuSn (Kontakt) |
Ni/Au (Kontaktoberfläche) | |
PA (Kontaktträger) | |
PA (Gehäuse) | |
Steckzyklen | ≥ 750 |
Umgebungstemperatur (Betrieb) | -25 °C ... 80 °C |
Kabeltyp | EtherCAT® |
---|---|
Kabeltyp (Kurzzeichen) | 93G |
UL AWM Style | 21694 |
Signalart/Kategorie | EtherCAT® CAT5 (IEC 11801), 100 MBit/s |
Kabelaufbau | 1x4xAWG22/7; SF/TQ |
Leiterquerschnitt | 4x 0,34 mm² |
AWG Signalleitung | 22 |
Leiteraufbau Signalleitung | 7x 0,25 mm |
Aderdurchmesser inkl. Isolierung | 1,55 mm |
Aderfarben | weiß, gelb, blau, orange |
Gesamtverseilung | Sternvierer |
Schirmung | Alu-kaschierte Folie, Geflecht aus verzinnten Kupferdrähten |
Optische Schirmbedeckung | 85 % |
Außenmantel, Farbe | grün RAL 6018 |
Wandstärke Außenmantel | ca. 0,9 mm |
Kabelaußendurchmesser D | 6,5 mm ±0,2 mm |
Mindestbiegeradius, fest verlegt | 3 x D |
Mindestbiegeradius, flexibel verlegt | 7 x D |
Kabelgewicht | 67 kg/km |
Außenmantel, Material | PVC |
Material Innenmantel | PVC |
Material Aderisolation | PE |
Material Leiter | verzinnte Cu-Litze |
Isolationswiderstand | ≥ 500 MΩ*km |
Schleifenwiderstand | ≤ (pro km) |
Wellenwiderstand | 100 Ω ±15 Ω (bei 100 MHz) |
Signalgeschwindigkeit | 0,66 c |
Signallaufzeit | 5,3 ns/m |
Kopplungswiderstand | ≤ 20,00 mΩ/m (bei 10 MHz) |
Nennspannung Leitung | 600 V |
Prüfspannung Ader/Ader | 2000 V (50 Hz, 1 min.) |
Prüfspannung Ader/Schirm | 2000 V (50 Hz, 1 min.) |
Flammwidrigkeit | nach UL 1685 (CSA FT 4) |
Ölbeständigkeit | bedingt ölbeständig |
Sonstige Beständigkeit | UV beständig nach UL 1581, Abschnitt 1200 |
Umgebungstemperatur (Betrieb) | -40 °C ... 70 °C (Kabel, feste Verlegung) |
-40 °C ... 70 °C (Kabel, bewegliche Verlegung) | |
Umgebungstemperatur (Verlegung) | -20 °C ... 60 °C |
Umgebungstemperatur (Lagerung/Transport) | -50 °C ... 70 °C |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
