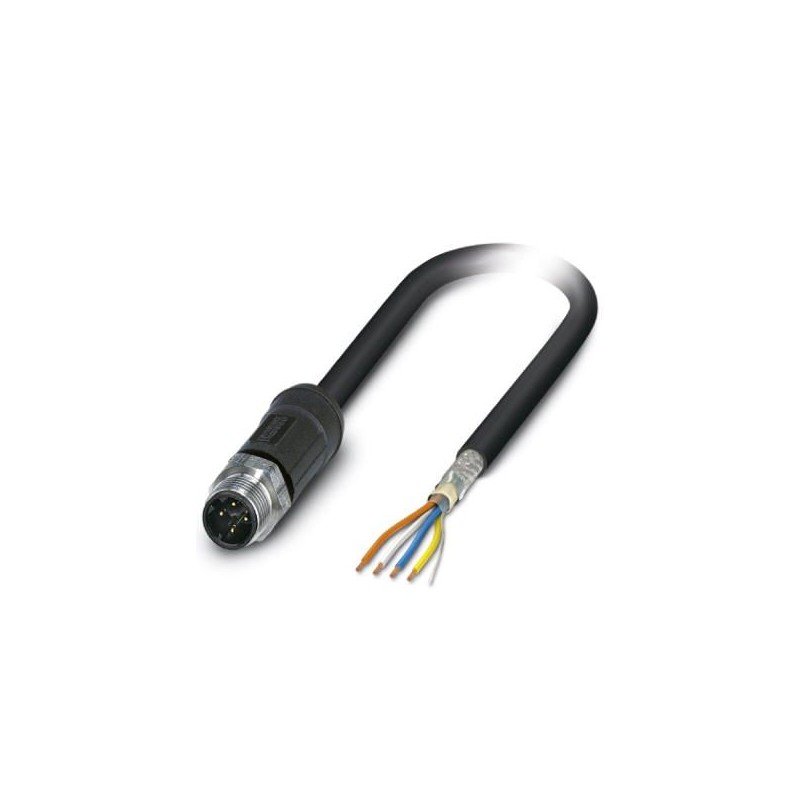

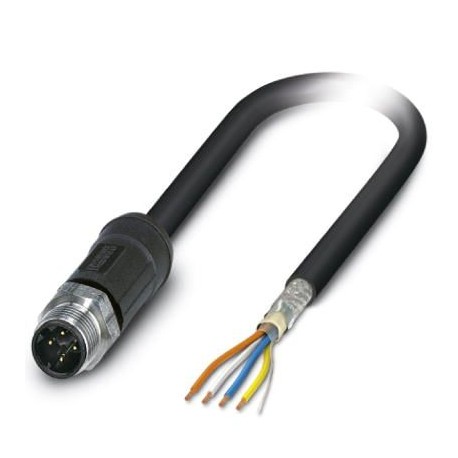

VS-M12MSD/ 5,0-93X OD 1454215 PHOENIX CONTACT Netzwerkkabel
VS-M12MSD/ 5,0-93X OD
1454215
PHOENIX_CONTACT
Netzwerkkabel
Kabel/Leitungen unkonfektioniert > Datenkabel
Sensorkabel und Aktoren
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1454215 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | C1 - Sensor-Aktor-Kabel |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 159 (C-4-2013) |
| GTIN | 4046356568821 |
| Gewicht pro Stück (exklusive Verpackung) | 399,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 399,000 g |
| Zolltarifnummer | 85444210 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -40 °C ... 105 °C |
|---|---|
| -40 °C ... 85 °C (bei raschen Temperaturwechseln (nach IEC 60512-11-4)) | |
| Schutzart | IP65 |
| IP67 | |
| IP68 | |
| IP69K |
Allgemein
| Bemessungsstrom bei 40 °C | 4 A |
|---|---|
| Bemessungsspannung | 48 V AC |
| 60 V DC | |
| Polzahl | 4 |
| Kodierung | D - Daten |
| Normen/Bestimmungen | M12-Steckverbinder IEC 61076-2-101 |
| Signalart/Kategorie | Ethernet CAT5 (IEC 11801), 100 MBit/s |
| PROFINET CAT5 (IEC 11801), 100 MBit/s | |
| Statusanzeige | Nein |
| Verschmutzungsgrad | 3 |
| Steckzyklen | ≥ 100 |
| Anzugsdrehmoment | 0,4 Nm (M12-Steckverbinder) |
Material
| Brennbarkeitsklasse nach UL 94 | V0 |
|---|---|
| Material Kontakt | CuSn |
| Material Kontaktoberfläche | Ni/Au |
| Material Kontaktträger | PP |
| Material Griffkörper | PP |
| Material Rändel | Edelstahl |
| Material Dichtung | FPM |
Normen und Bestimmungen
| Normbezeichnung | M12-Steckverbinder |
|---|---|
| Normen/Bestimmungen | IEC 61076-2-101 |
| Brennbarkeitsklasse nach UL 94 | V0 |
Leitung
| Kabeltyp | PROFINET Außenbereich |
|---|---|
| Kabeltyp (Kurzzeichen) | 93X |
| Kabelaufbau | 1x4xAWG22/7; SF/TQ |
| Leiterquerschnitt | 4x 0,34 mm² |
| AWG Signalleitung | 22 |
| Leiteraufbau Signalleitung | 7x 0,25 mm |
| Aderdurchmesser inkl. Isolierung | 1,95 mm |
| Aderfarben | weiß-blau, orange-gelb |
| Gesamtverseilung | Sternvierer |
| Schirmung | Kunststoffkaschierte Alu-Folie, Geflecht aus verzinnten Kupferdrähten |
| Optische Schirmbedeckung | 100 % |
| Außenmantel, Farbe | schwarz RAL 9005 |
| Wandstärke Außenmantel | ≥ 0,8 mm |
| Kabelaußendurchmesser D | 7,25 mm ±0,3 mm |
| Mindestbiegeradius, fest verlegt | 6 x D |
| Mindestbiegeradius, flexibel verlegt | 10 x D |
| Kabelgewicht | 81 g/m |
| Außenmantel, Material | PE-X |
| Material Aderisolation | PE-X |
| Material Leiter | versilberte Cu-Litze |
| Leiterwiderstand | ≤ 54,4 Ω/km |
| Betriebskapazität | ≤ 65 pF (Ader-Ader) |
| ≤ 100 pF (Ader-Schirm) | |
| Wellenwiderstand | 100 Ω ±5 Ω (f = 100 MHz) |
| Signalgeschwindigkeit | 66 c |
| Schirmdämpfung | 40 dB (30 MHz ≤ f ≤ 100 MHz) |
| Kopplungswiderstand | 200,00 mΩ/m (f ≤ 30 MHz) |
| Nennspannung Leitung | 300 V AC |
| Prüfspannung Leitung | 2000 V AC (50 Hz, 5 Minuten) |
| Brandschutz in Schienenfahrzeugen | BS 6853 (Kategorie Ia, Ib, II) |
| GM/RT 2130 (Kategorie Ia, Ib, II) | |
| EN 45545 (Gefahrenniveau HL1 - HL3) | |
| DIN 5510 (Brandschutzstufe 1, 2, 3, 4) | |
| NF F16-101 (Kategorie A1, A2, B) | |
| NF F16-101 (Klasse C / F0) | |
| NFPA 130 | |
| UNI CEI 11170 (Gefahrenniveau LR1 - LR4) | |
| Flammwidrigkeit | EN 60332-1-2 |
| EN 50266 | |
| EN 60332-3-25 | |
| NF C32-070, 2.1 | |
| NF C32-070, 2.2 | |
| UL 1685, 12 (FT4) | |
| nach ISO 6722-1 5.22 (UN ECE-R 118.01) | |
| Halogenfreiheit | nach EN 50267-2-1 |
| Ölbeständigkeit | nach IRM 902, 72 h bei 100 °C |
| Sonstige Beständigkeit | beständig gegen Kraftstoffe nach IRM 903, 168 h bei 70 °C |
| Rauchgasdichte | BS 6853 D.8.7 |
| EN 61034-2 | |
| UL 1685, 12 (FT4) | |
| Brandgaskorrosivität | EN 50267-2-2 |
| Brandgastoxizität | BS 6853 B.1 |
| EN 50305, 9.2 | |
| Umgebungstemperatur (Betrieb) | -50 °C ... 90 °C (Kabel, feste Verlegung) |
| -40 °C ... 90 °C (Kabel, bewegliche Verlegung) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127060300eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060308
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX SENSOR AKTOR VERKABELUNG DE.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1454215-VS-M12MSD/ 5,0-93X OD | 154 Kbytes |
|
