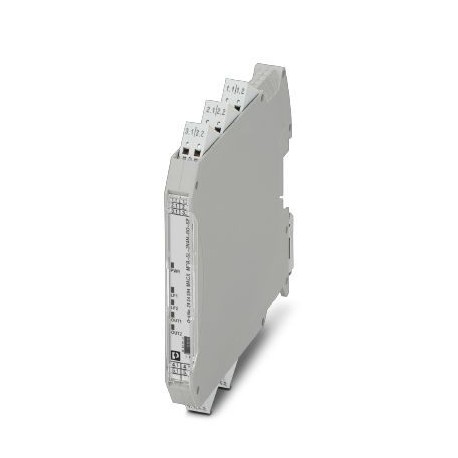

MACX MCR-SL-2NAM-RO-SP 2924294 PHOENIX CONTACT Trennschaltverstärker
MACX MCR-SL-2NAM-RO-SP
2924294
PHOENIX_CONTACT
Trennschaltverstärker
Schnittstelle
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2924294 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | J1 - MSR-Technik |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 134 (C-5-2017) |
| GTIN | 4046356492096 |
| Gewicht pro Stück (exklusive Verpackung) | 140,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 175,400 g |
| Zolltarifnummer | 85437090 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -20 °C ... 60 °C (beliebige Einbaulage) |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Max. Einsatzhöhe | ≤ 2000 m |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % (keine Betauung) |
| Störfestigkeit | EN 61000-6-2 EN 61326 |
Eingangsdaten
| Leerlaufspannung | ~ 8 V DC |
|---|---|
| Schaltpunkte (bedämpft) | < 1,2 mA (sperrend) |
| Schaltpunkte (unbedämpft) | > 2,1 mA (leitend) |
| Verwendbare Eingangsquellen | NAMUR-Näherungsinitiatoren (EN 60947-5-6) |
| Kurzschlussstrom | ~ 8 mA |
| Schalthysterese | < 0,2 mA |
| Leitungsfehlererkennung | Bruch 0,05 mA < IIN< 0,35 mA |
| Kurzschluss 100 Ω < RSensor< 360 Ω |
Ausgangsdaten
| Schaltausgang | Relaisausgang |
|---|---|
| Kontaktausführung | 1 Schließer pro Kanal |
| Kontaktmaterial | AgSnO2, hartvergoldet |
| Schaltspannung maximal | 250 V AC (2 A) |
| 120 V DC (0,2 A) | |
| 30 V DC (2 A) | |
| Schaltleistung maximal | 500 VA |
| Lebensdauer mechanisch | 107Schaltspiele |
| Schaltfrequenz | ≤ 20 Hz (ohne Last) |
Versorgung
| Versorgungsnennspannung | 24 V DC |
|---|---|
| Versorgungsspannungsbereich | 19,2 V DC ... 30 V DC (24 V DC -20 %...+25 %) |
| Stromaufnahme maximal | 35 mA (24 V DC) |
| Verlustleistung | < 1 W |
| Leistungsaufnahme | < 1 W |
Anschlussdaten
| Leiterquerschnitt starr min | 0,2 mm² |
|---|---|
| Leiterquerschnitt starr max | 1,5 mm² |
| Leiterquerschnitt flexibel min. | 0,2 mm² |
| Leiterquerschnitt flexibel max. | 1,5 mm² |
| Leiterquerschnitt AWG min | 24 |
| Leiterquerschnitt AWG max | 16 |
| Abisolierlänge | 8 mm |
| Anschlussart | Push-in-Anschluss |
Allgemein
| Anzahl der Kanäle | 2 |
|---|---|
| Statusanzeige | LED grün (Versorgungsspannung) |
| LED gelb (Schaltzustand) | |
| LED rot (Leitungsfehler) | |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
| Elektromagnetische Verträglichkeit | Konformität zur EMV-Richtlinie |
| Störaussendung | EN 61000-6-4 |
| Material Gehäuse | PA 6.6-FR |
| Farbe | grau |
| Benennung | Eingang/Ausgang |
| Galvanische Trennung | 375 V (Scheitelwert nach EN 60079-11) |
| Benennung | Eingang/Versorgung, Tragschienen-Busverbinder |
| Galvanische Trennung | 375 V (Scheitelwert nach EN 60079-11) |
| 300 Veff(Bemessungsisolationsspannung (Überspannungskategorie II, Verschmutzungsgrad 2, sichere galvanische Trennung nach EN 61010-1)) | |
| Benennung | Ausgang 1/Ausgang 2/Eingang, Versorgung, Tragschienen-Busverbinder |
| Galvanische Trennung | 300 Veff(Bemessungsisolationsspannung (Überspannungskategorie III, Verschmutzungsgrad 2, sichere Trennung nach EN 61010-1)) |
| Benennung | Ausgang 1/Ausgang 2/Eingang/Versorgung, Tragschienen-Busverbinder |
| Galvanische Trennung | 2,5 kV (50 Hz, 1 min., Prüfspannung) |
| Konformität | CE-konform, zusätzlich EN 61326-1 |
| ATEX | II 3 G Ex nA nC IIC T4 Gc X |
| UL, USA / Kanada | UL 508 Listed |
| UL 61010 Listed | |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Class I, Zone 2, Group IIC T4 | |
| SIL | 2 |
Sicherheitstechnische Kenngrößen
| Integritätsanforderung | IEC 61508 - Low-Demand |
|---|---|
| Benennung | Nicht invertierender Betrieb |
| Gerätetyp | Typ A |
| Safety Integrity Level (SIL) | 2 |
| Anteil ungefährlicher Ausfälle (SFF) | 78 % |
| λSU | 2,49 x 10-7(249 FIT) |
| λSD | 6 x 10-9(6 FIT) |
| λDU | 6,4 x 10-8(64 FIT) |
| λDD | 7 x 10-9(7 FIT) |
| Wahrscheinlichkeit eines gefahrbringenden Ausfalls pro Anforderung (PFDAVG) | 3,09 x 10-4(1 Jahr) |
| 6,17 x 10-4(2 Jahre) | |
| 1,54 x 10-3(5 Jahre) | |
| Diagnosedeckungsgrad (DC) | DCS=2,4 %, DCD=9 % |
| Integritätsanforderung | IEC 61508 - Low-Demand |
| Benennung | Invertierender Betrieb |
| Gerätetyp | Typ A |
| Safety Integrity Level (SIL) | 2 |
| Anteil ungefährlicher Ausfälle (SFF) | 78 % |
| λSU | 2,48 x 10-7(248 FIT) |
| λSD | 1 x 10-9(1 FIT) |
| λDU | 6,2 x 10-8(62 FIT) |
| λDD | 6 x 10-9(6 FIT) |
| Wahrscheinlichkeit eines gefahrbringenden Ausfalls pro Anforderung (PFDAVG) | 3,01 x 10-4(1 Jahr) |
| 6,02 x 10-4(2 Jahre) | |
| 1,5 x 10-3(5 Jahre) | |
| Diagnosedeckungsgrad (DC) | DCS=0,4 %, DCD=8 % |
| Safety Integrity Level (SIL) | 1 |
EMV-Daten
| Benennung | Elektromagnetisches HF-Feld |
|---|---|
| Normen/Bestimmungen | EN 61000-4-3 |
| Bewertungskriterium | A |
| Benennung | Schnelle transiente Störungen (Burst) |
| Normen/Bestimmungen | EN 61000-4-4 |
| Bewertungskriterium | A |
| Benennung | Leitungsgeführte Störgrößen |
| Normen/Bestimmungen | EN 61000-4-6 |
| Bewertungskriterium | A |
Normen und Bestimmungen
| Elektromagnetische Verträglichkeit | Konformität zur EMV-Richtlinie |
|---|---|
| Störabstrahlung | EN 61000-6-4 |
| Benennung | Elektromagnetisches HF-Feld |
| Normen/Bestimmungen | EN 61000-4-3 |
| Bewertungskriterium | A |
| Normen/Bestimmungen | EN 61000-4-4 |
| Benennung | Leitungsgeführte Störgrößen |
| Normen/Bestimmungen | EN 61000-4-6 |
| Bewertungskriterium | A |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Konformität | CE-konform, zusätzlich EN 61326-1 |
| ATEX | II 3 G Ex nA nC IIC T4 Gc X |
| UL, USA / Kanada | UL 508 Listed |
| UL 61010 Listed | |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Class I, Zone 2, Group IIC T4 | |
| DNV GL-Temperature | B |
| DNV GL-Humidity | B |
| DNV GL-Vibration | A |
| DNV GL-EMC | B |
| DNV GL-Enclosure | Required protection according to the Rules shall be provided upon installation on board |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027210121eCl@ss 4.127210121eCl@ss 5.027210121eCl@ss 5.127210100eCl@ss 6.027210100eCl@ss 7.027210121eCl@ss 8.027210121eCl@ss 9.027210121
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX INTERFACE TECHNIK UND SCHALTGERATE DE.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2924294-MACX MCR-SL-2NAM-RO-SP | 141 Kbytes |
|
