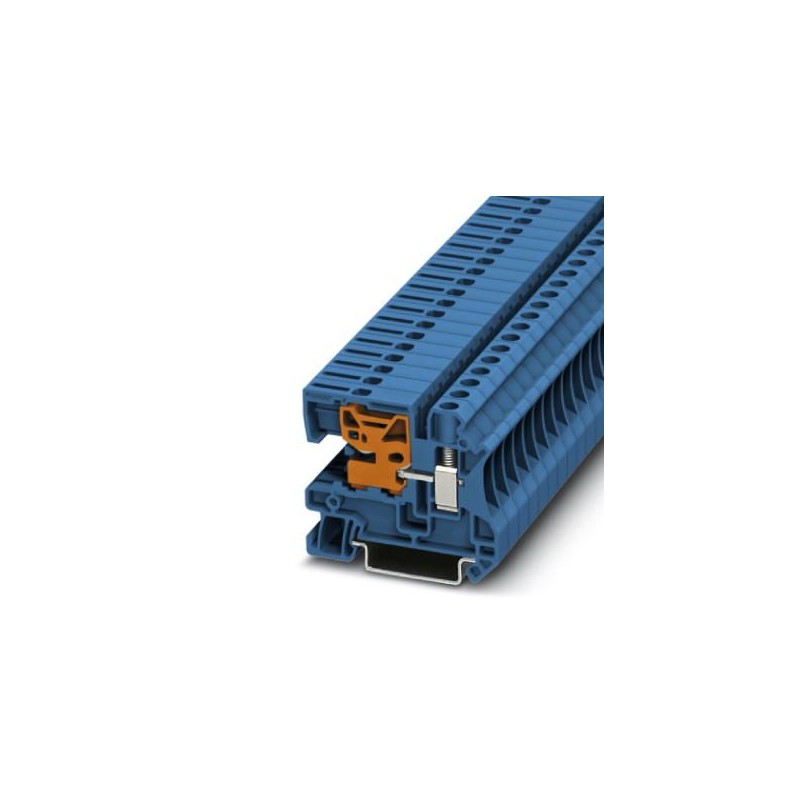

UTN 6 3245037 PHOENIX CONTACT N-Trennklemme, Schraubanschluss, Querschnitt: 0,2 mm² 10 mm², AWG: 24 8, Breit.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

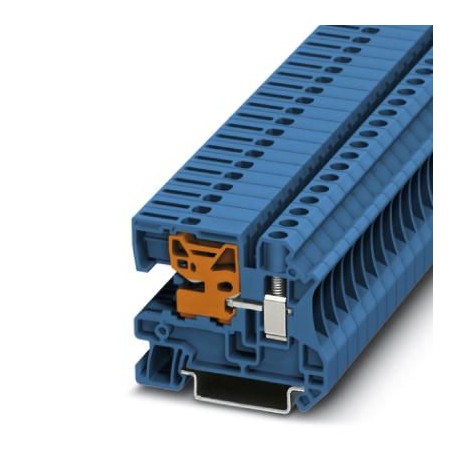

UTN 6 3245037 PHOENIX CONTACT N-Trennklemme, Schraubanschluss, Querschnitt: 0,2 mm² 10 mm², AWG: 24 8, Breit..

UTN 6

3245037

PHOENIX_CONTACT

50

Verfügbar

Schiff am heute

N-Trennklemme, Schraubanschluss, Querschnitt: 0,2 mm² - 10 mm², AWG: 24 - 8, Breite: 8,2 mm, Farbe: blau, Montageart: NS 35/7,5, NS 35/15

Mehr Infos


Kabelschuhen Pressen Presszange

CLIPLINE 1 Reihenklemmen - PHOENIX CONTACT

UT Universal Terminals – Screw connection terminal blocks - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
50+$2.34
100+$2.28
200+$2.22
250+$2.21
350+$2.18
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Produktbeschreibung

zur Neutralleiter-Trennung

Allgemein

HinweisMontagehinweis:Für die sichere Fixierung der N-Sammelschiene müssen Auflageböcke am Anfang und Ende jeder Klemmenleiste sowie bei längeren Klemmenleisten alle 20 cm gesetzt werden.
Anzahl der Etagen1
Anzahl der Anschlüsse1
Nennquerschnitt6 mm²
Farbeblau
IsolierstoffPA
Brennbarkeitsklasse nach UL 94V0

Allgemein

Belastungsstrom maximal41 A
Bemessungsstoßspannung6 kV
Verschmutzungsgrad3
ÜberspannungskategorieIII
IsolierstoffgruppeI
Anschluss gemäß NormIEC 60947-7-1
Belastungsstrom maximal41 A
Nennstrom IN41 A
Nennspannung UN400 V
Offene Seitenwandja
Prüfspezifikation BerührschutzDIN EN 50274 (VDE 0660-514):2002-11
Handrückensicherheitgewährleistet
Fingersicherheitgewährleistet
Ergebnis StoßspannungsprüfungPrüfung bestanden
Stoßspannungsprüfung Sollwert7,3 kV
Ergebnis StehwechselspannungsprüfungPrüfung bestanden
Stehwechselspannung Sollwert1,89 kV
Ergebnis der Prüfung der mechanischen Festigkeit von Klemmstellen (5maliger Leiteranschluss)Prüfung bestanden
Ergebnis BiegeprüfungPrüfung bestanden
Biegeprüfung Leiterquerschnitt/Gewicht0,2 mm² / 0,2 kg
6 mm² / 1,4 kg
10 mm² / 2 kg
Ergebnis ZugprüfungPrüfung bestanden
Zugprüfung Leiterquerschnitt0,2 mm²
Zugkraft Sollwert10 N
Zugprüfung Leiterquerschnitt6 mm²
Zugkraft Sollwert80 N
Zugprüfung Leiterquerschnitt10 mm²
Zugkraft Sollwert90 N
Ergebnis Festsitz auf der BefestigungsauflagePrüfung bestanden
Festsitz auf BefestigungsauflageNS 35
Sollwert5 N
Ergebnis SpannungsfallprüfungPrüfung bestanden
Ergebnis ErwärmungsprüfungPrüfung bestanden
Ergebnis KurzstromfestigkeitPrüfung bestanden
Prüfung der Kurzstromfestigkeit Leiterquerschnitt6 mm²
Kurzzeitstrom0,72 kA
Ergebnis AlterungsprüfungPrüfung bestanden
Alterungsprüfung für schraubenlose Reihenklemmen Temperaturzyklen192
Ergebnis Thermische PrüfungPrüfung bestanden
Nachweis der thermischen Merkmale (Nadelflamme) Einwirkdauer30 s
Relativer Isolierstoff Temperatur Index (Elec., UL 746 B)130 °C
Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21))120 °C

Maße

Breite8,2 mm
Deckelbreite2,2 mm
Länge55 mm
Höhe NS 35/7,547,5 mm
Höhe NS 35/1555 mm

Anschlussdaten

AnschlussartSchraubanschluss
Anschluss gemäß NormIEC 60947-7-1
Leiterquerschnitt starr min0,2 mm²
Leiterquerschnitt starr max10 mm²
Leiterquerschnitt AWG min24
Leiterquerschnitt AWG max8
Leiterquerschnitt flexibel min.0,2 mm²
Leiterquerschnitt flexibel max.10 mm²
Leiterquerschnitt flexibel AWG min24
Leiterquerschnitt flexibel AWG max8
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min0,25 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max6 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min0,25 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max:6 mm²
2 Leiter gleichen Querschnitts starr min0,2 mm²
2 Leiter gleichen Querschnitts starr max2,5 mm²
2 Leiter gleichen Querschnitts flexibel min0,2 mm²
2 Leiter gleichen Querschnitts flexibel max2,5 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse min0,5 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max4 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse min0,25 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse max1,5 mm²
Abisolierlänge10 mm
SchraubengewindeM4
Anzugsdrehmoment min1,5 Nm
Anzugsdrehmoment max1,8 Nm

Datasheet - PDF

Title:Language:Size:Type:
PHOENIX CONTACT-3245037-UTN 6English105 KbytesPHOENIX CONTACT-3245037-UTN 6
