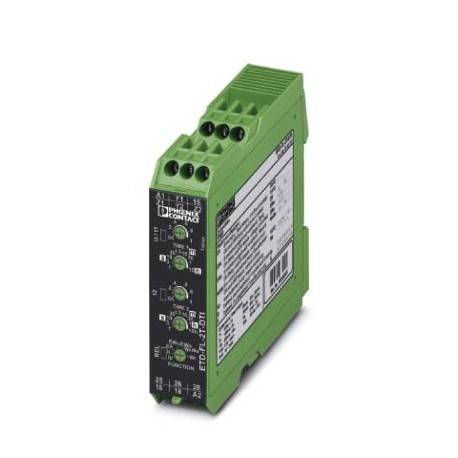

ETD-FL-2T-DTI 2866187 PHOENIX CONTACT Zeitrelais
ETD-FL-2T-DTI
2866187
PHOENIX_CONTACT
Zeitrelais
Schnittstelle
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2866187 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | J1 - MSR-Technik |
| Katalogseite | Seite 278 (C-5-2017) |
| GTIN | 4046356046619 |
| Gewicht pro Stück (exklusive Verpackung) | 165,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 165,000 g |
| Zolltarifnummer | 85364900 |
| Herkunftsland | AT (Österreich) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 55 °C |
|---|---|
| -25 °C ... 40 °C (entspricht UL 508) | |
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 70 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 15 % ... 85 % |
| Störfestigkeit | EN 61000-6-2 |
Erregerseite
| Eingangsspannungsbereich | 24 V DC ... 240 V DC -20 % ... +25 % |
|---|---|
| 24 V AC ... 240 V AC -15 % ... +10 % | |
| Temperaturgang | ≤ 0,01 %/K |
| Funktion | lp: Taktend pausebeginnend |
| li: Taktend impulsbeginnend | |
| ER: Einschalt- und rückfallverzögert mit Steuerkontakt | |
| EWu: Einschaltverzögert und einschaltwischend spannungsgesteuert | |
| EWs: Einschaltverzögert und einschaltwischend mit Steuerkontakt | |
| WsWa: Einschalt- und ausschaltwischend mit Steuerkontakt | |
| Wt: Impulsfolgeauswertung (retriggerbare Rückfallverzögerung) | |
| Zeit-Einstellbereich | 50 ms ... 10 h (10 Zeitendbereiche) |
| Wiederbereitschaftszeit | 500 ms |
Kontaktseite
| Kontaktausführung | 2 potenzialfreie Wechsler |
|---|---|
| Schaltspannung maximal | 250 V AC (nach IEC 60664-1) |
| Abschaltleistung (ohmsche Last) maximal | 750 VA (3 A/250 V AC, Modul angereiht, Abstand ≤ 5 mm) |
| 1250 VA (5 A/250 V AC, Modul nicht angereiht, Abstand ≥ 5 mm) | |
| Ausgangssicherung | 5 A (flink) |
Allgemein
| Statusanzeige | LED grün (POWER) |
|---|---|
| LED gelb (Relais aktiv) | |
| Lebensdauer mechanisch | ca. 2x 107Schaltspiele |
| Nennleistungsaufnahme | 2,5 VA (1 W) |
| Prüfspannung Relaiswicklung/Relaiskontakt | 4 kV |
| Einbaulage | beliebig |
| Montagehinweis | auf Normschiene NS 35 nach EN 60715 |
| Farbe | grün |
| Isolierstofftyp Gehäuse | Polyamid PA, selbstverlöschend |
| Zulässige Luftfeuchtigkeit (Betrieb) | 15 % ... 85 % |
| Nennfrequenz | 48 Hz ... 400 Hz |
| Bemessungsisolationsspannung | 300 V (nach EN 50178) |
| Konformität | CE-konform |
| UL, USA / Kanada | UL/C-UL Listed UL 508 |
Anschlussdaten
| Leiterquerschnitt flexibel min. | 0,5 mm² |
|---|---|
| Leiterquerschnitt flexibel max. | 2,5 mm² |
| Leiterquerschnitt starr min | 0,5 mm² |
| Leiterquerschnitt starr max | 2,5 mm² |
| Leiterquerschnitt AWG min | 20 |
| Leiterquerschnitt AWG max | 14 |
| Abisolierlänge | 8 mm |
| Anschlussart | Schraubanschluss |
Steuerkontakt
| Benennung Anschluss | Potenzialfrei, Basisisolierung gegen Eingang/Ausgang/Brücke Y1-Y2 |
|---|---|
| Belastbarkeit | Nicht belastbar |
| Leitungslänge | < 10 m |
| Steuerimpulslänge | min. 50 ms (nur bei Funktion Wt: > 7 ms) |
Normen und Bestimmungen
| Elektromagnetische Verträglichkeit | Konformität zur EMV-Richtlinie 2004/108/EG |
|---|---|
| Störabstrahlung | EN 61000-6-4 |
| Störfestigkeit | EN 61000-6-2 |
| Niederspannungs-Richtlinie | Konformität zur NSR-Richtlinie 2006/95/EG |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Konformität | CE-konform |
| UL, USA / Kanada | UL/C-UL Listed UL 508 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 5.027371701eCl@ss 5.127371700eCl@ss 6.027371700eCl@ss 7.027371790eCl@ss 8.027371605eCl@ss 9.027371605
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX INTERFACE TECHNIK UND SCHALTGERATE DE.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2866187-ETD-FL-2T-DTI | 128 Kbytes |
|
