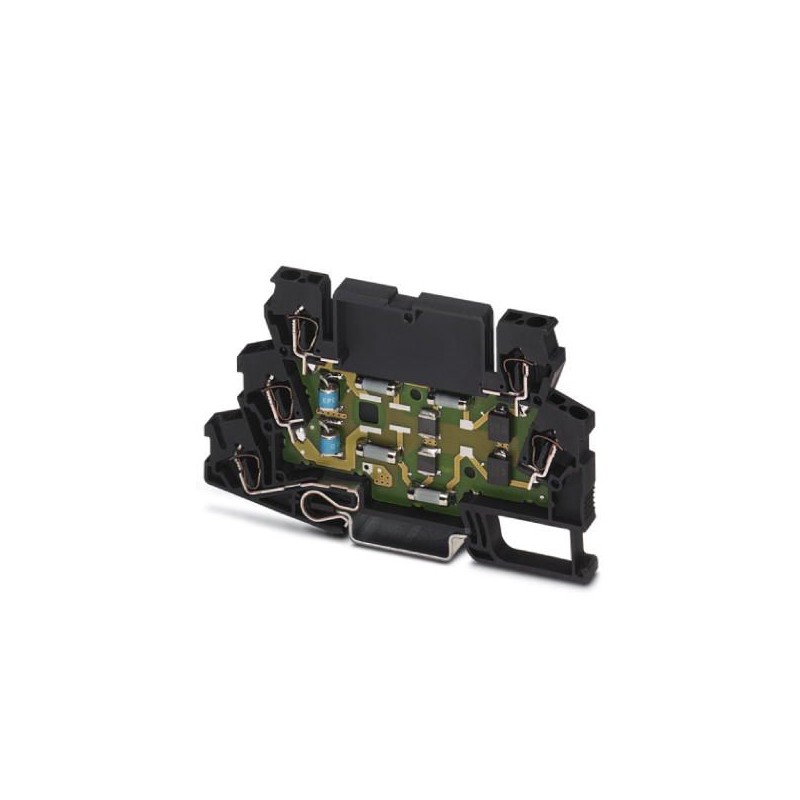

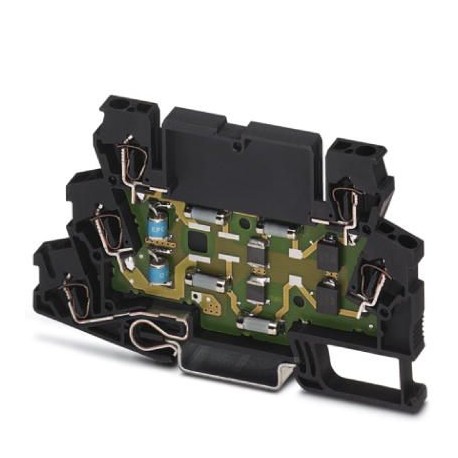

TT-ST-2/2-24DC 2858881 PHOENIX CONTACT Federkraft-Reihenklemme mit integriertem Überspannungsschutz, zur Mon.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

TT-ST-2/2-24DC 2858881 PHOENIX CONTACT Federkraft-Reihenklemme mit integriertem Überspannungsschutz, zur Mon..

TT-ST-2/2-24DC

2858881

PHOENIX_CONTACT

10

Verfügbar

Schiff am heute

Federkraft-Reihenklemme mit integriertem Überspannungsschutz, zur Montage auf NS 35/7,5, Spannung UN 24 V DC, Klemmenbreite: 6,2 mm, Deckelbreite: 2,2 mm

Mehr Infos


Spannungsspitzen

TRABTECH Netz- & Signal-Qualität - PHOENIX CONTACT

Surge protection for measurement and control technology - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
10+$63.80
20+$63.42
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Maße

Höhe100 mm
Breite6,2 mm
Tiefe63,5 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-40 °C ... 85 °C
SchutzartIP20

Allgemein

Material GehäusePA 6.6
Brennbarkeitsklasse nach UL 94V-0
Farbeschwarz
Normen für Luft- und KriechstreckenEN 60664-1
IEC 60664-1
ÜberspannungskategorieIII
Verschmutzungsgrad2
MontageartTragschiene: 35 mm
BauformKlemme zweistöckig
Polzahl2
WirkungsrichtungLine-Earth Ground

Schutzschaltung

IEC PrüfklasseC1
C2
C3
D1
VDE AnforderungsklasseC1
C2
C3
D1
Nennspannung UN24 V DC
Höchste Dauerspannung UC30 V DC
21 V AC
Höchste Dauerspannung UC (Ader-Erde)30 V DC
21 V AC
Nennstrom IN300 mA (45 °C)
Betriebswirkstrom IC bei UC≤ 10 µA (pro Pfad)
Standby-Leistungsaufnahme PC≤ 1,86 VA
Schutzleiterstrom IPE≤ 20 µA
Nennableitstoßstrom In (8/20)µs (Ader-Erde)5 kA
Summenstoßstrom (8/20)µs10 kA
Summenstoßstrom (10/350)µs2 kA
Ableitstoßstrom Imax (8/20)µs maximal (Ader-Erde)5 kA
Nennimpulsstrom Ian (10/1000)µs (Ader-Erde)100 A
200 A (in Summe)
Blitzprüfstrom (10/350)˽µs, Stromscheitelwert Iimp1 kA (pro Pfad)
Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) spike≤ 40 V
Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) statisch≤ 40 V
Restspannung bei In (Ader-Erde)≤ 40 V
Restspannung bei Ian (10/1000)µs (Ader-Erde)≤ 45 V
Schutzpegel Up (Ader-Erde)≤ 80 V (C2 - 10 kV / 5 kA)
≤ 40 V (statisch)
Ansprechzeit tA (Ader-Erde)≤ 1 ns
Einfügungsdämpfung aE, asym.typ. 0,6 dB (500 kHz / 50-Ω-System)
typ. 0,1 dB (170 kHz / 150-Ω-System)
typ. 0,1 dB (40 kHz / 600-Ω-System)
Grenzfrequenz fg (3dB), asym. (PE) im 50 Ohm-Systemtyp. 3 MHz
Grenzfrequenz fg (3dB), asym. (PE) im 150 Ohm-Systemtyp. 1 MHz
Grenzfrequenz fg (3dB), asym. (PE) im 600 Ohm-Systemtyp. 250 kHz
Kapazität (Ader-Erde)2 nF
Widerstand pro Pfad9,4 Ω ±10 % (pro Pfad)
9,4 Ω
Meldung Überspannungsschutz defektkeine
Erforderliche Vorsicherung maximal315 mA
Stoßstromfestigkeit (Ader-Erde)C2 - 10 kV/5 kA
D1 - 1 kA
C3 - 100 A

Anschlussdaten

AnschlussartZugfederanschluss
Anschlussart INFederkraft
Anschlussart OUTFederkraft
Leiterquerschnitt flexibel min.0,2 mm²
Leiterquerschnitt flexibel max.2,5 mm²
Leiterquerschnitt starr min0,2 mm²
Leiterquerschnitt starr max4 mm²
Leiterquerschnitt AWG min24
Leiterquerschnitt AWG max12
