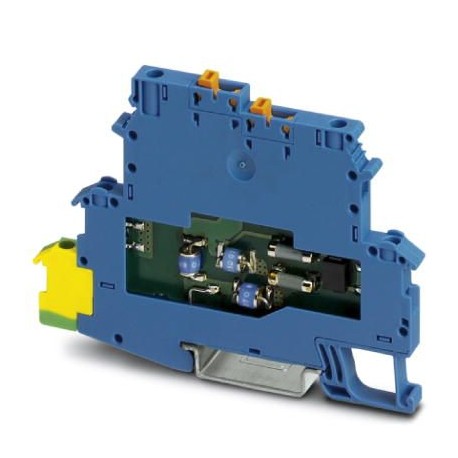

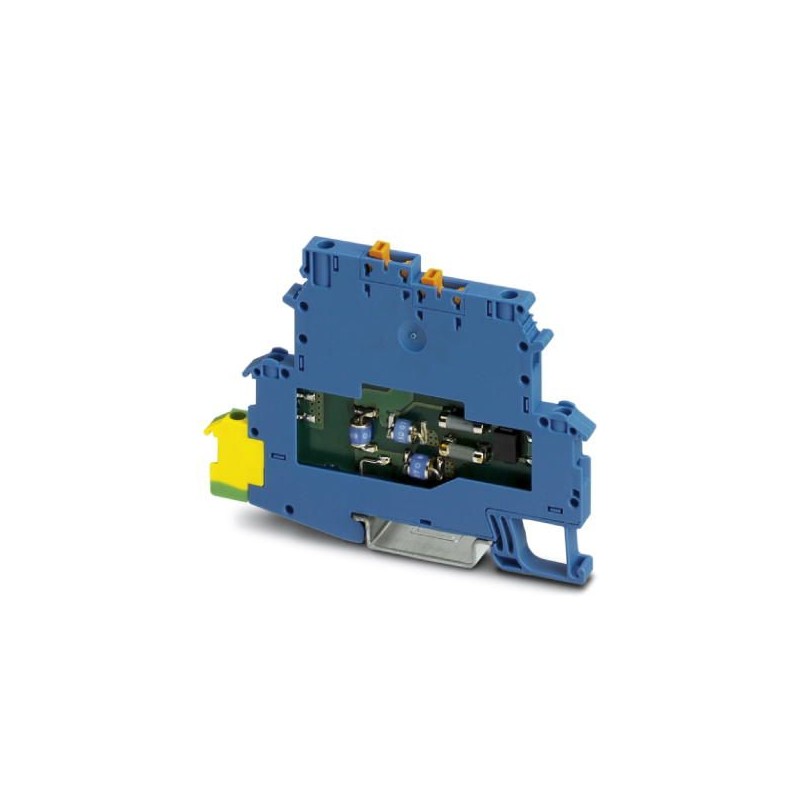

TT-EX(I)-M-24DC 2803865 PHOENIX CONTACT Überspannungsschutzgerät
TT-EX(I)-M-24DC
2803865
PHOENIX_CONTACT
Überspannungsschutzgerät
Trabtech (TT)
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2803865 |
|---|---|
| Verpackungseinheit | 14 STK |
| Verkaufsschlüssel | K1 - Überspannungsschutz |
| Katalogseite | Seite 95 (C-6-2015) |
| GTIN | 4046356310550 |
| Gewicht pro Stück (exklusive Verpackung) | 34,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 35,300 g |
| Zolltarifnummer | 85363010 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C |
|---|---|
| Höhenlage | ≤ 2000 m (amsl (über normal Null)) |
| Schutzart | IP20 (mit Enddeckel) |
Allgemein
| Material Gehäuse | PA 6.6 |
|---|---|
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Farbe | himmelblau RAL 5015 |
| Montageart | Tragschiene: 35 mm |
| Bauform | Klemme zweistöckig mit PE-Fuß - separater PE-Anschluss |
| Polzahl | 2 |
| Wirkungsrichtung | Line-Line & Line-Earth Ground |
Schutzschaltung
| IEC-Prüfklasse | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Nennspannung UN | 24 V DC |
| Höchste Dauerspannung UC | 30 V DC |
| 21 V AC | |
| Bemessungsstrom | 250 mA (40 °C) |
| Betriebswirkstrom ICbei UC | ≤ 5 µA |
| Schutzleiterstrom IPE | ≤ 1 µA |
| Nennableitstoßstrom In(8/20) µs (Ader-Ader) | 5 kA |
| Nennableitstoßstrom In(8/20)µs (Ader-Erde) | 5 kA |
| Impulsableitstoßstrom Iimp(10/350) µs (Ader-Erde) | 500 A |
| Gesamtableitstoßstrom Itotal(8/20) µs | 10 kA |
| Nennimpulsstrom Ian (10/1000)µs (Ader-Ader) | 100 A |
| Nennimpulsstrom Ian (10/1000)µs (Ader-Erde) | 100 A |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Ader) spike | ≤ 44 V |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) spike | ≤ 1,5 kV |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Ader) statisch | ≤ 44 V |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) statisch | ≤ 1,5 kV |
| Restspannung bei In(Ader-Ader) | ≤ 40 V |
| Restspannung bei In(Ader-Erde) | ≤ 110 V |
| Schutzpegel Up(Ader-Ader) | ≤ 70 V (C2 - 10 kV / 5 kA) |
| Schutzpegel Up(Ader-Erde) | ≤ 1,5 kV (C2 - 10 kV / 5 kA) |
| Ansprechzeit tA(Ader-Ader) | ≤ 1 ns |
| Ansprechzeit tA (Ader-Erde) | ≤ 100 ns |
| Einfügungsdämpfung aE, sym. | typ. 1 dB (≤ 1 MHz / 50 Ω) |
| typ. 0,3 dB (≤ 200 kHz / 150 Ω) | |
| Grenzfrequenz fg (3dB), sym. im 50 Ohm-System | typ. 6 MHz |
| Grenzfrequenz fg (3dB), sym. im 150 Ohm-System | typ. 2 MHz |
| Widerstand pro Pfad | 4,7 Ω ±20 % |
| Meldung Überspannungsschutz defekt | keine |
| Erforderliche Vorsicherung maximal | 250 mA |
| Stoßstromfestigkeit (Ader-Ader) | C2 - 10 kV/5 kA |
| Stoßstromfestigkeit (Ader-Erde) | C2 - 10 kV/5 kA |
| D1 - 500 A |
Anschlussdaten
| Anschlussart | Schraubanschluss |
|---|---|
| Anschlussart IN | Schraubklemmen |
| Anschlussart OUT | Schraubklemmen |
| Schraubengewinde | M3 |
| Anzugsdrehmoment | 0,6 Nm |
| Abisolierlänge | 8 mm |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt AWG | 24 ... 14 |
Normen und Bestimmungen
| Normen/Bestimmungen | EN 61643-21 2001 + A1:2009 + A2:2013 |
|---|---|
| EN 60079-0 2012 | |
| EN 60079-11 2012 | |
| EN 60079-26 2007 | |
| IEC 60079-0 2011 | |
| IEC 60079-11 2011 | |
| IEC 60079-26 2006 |
EX-Daten
| Maximale innere Kapazität Ci | 2 nF |
|---|---|
| Max. innere Induktivität Li | 1 µH |
| Maximale innere Zeitkonstante t (Ri/Li) | 0,1 µs |
| Maximaler Eingangsstrom Ii | 250 mA (TA< 40 °C) |
| max. Eingangsspannung Ui | 30 V DC |
| max. Eingangsleistung Pi | 0,75 W |
| Umgebungstemperatur (Betrieb) | -40 °C ... 40 °C (T6 / 85 °C) |
| -40 °C ... 50 °C (T5 / T 100 °C) | |
| -40 °C ... 80 °C (T4 / 135 °C) |
Konformität / Zulassungen
| ATEX | II 1G Ex ia IIC T4...T6 Ga |
|---|---|
| II 1D Ex ia IIIC T135 °C...T85 °C Da | |
| IECEx | Ex ia IIC T4...T6 Ga |
| Ex ia IIIC T135 °C...T85 °C Da |
Klassifikationen
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
