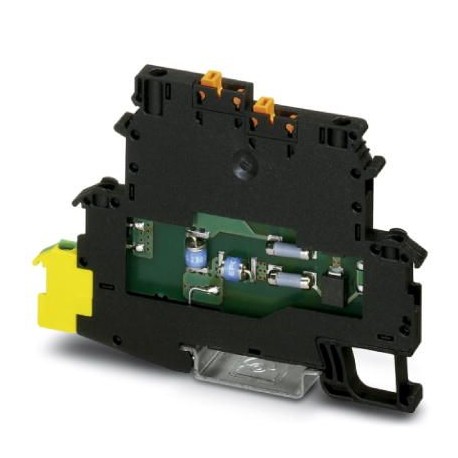

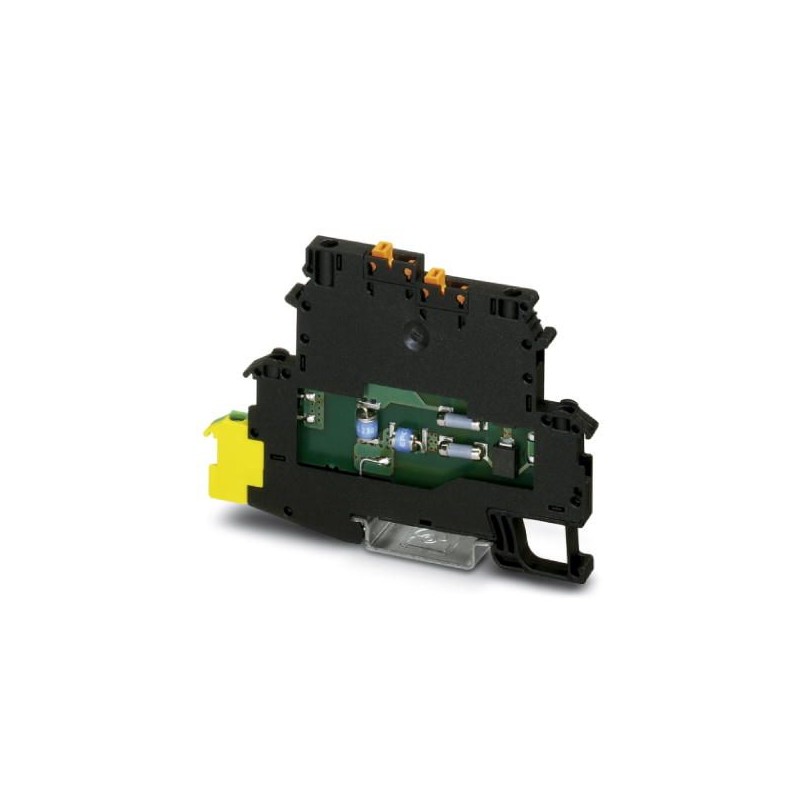

TT-2/2-M-24DC 2920722 PHOENIX CONTACT Reihenklemme mit zweistufigem Überspannungsschutz für zwei Signaladern.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

TT-2/2-M-24DC 2920722 PHOENIX CONTACT Reihenklemme mit zweistufigem Überspannungsschutz für zwei Signaladern..

TT-2/2-M-24DC

2920722

PHOENIX_CONTACT

14

Verfügbar

Schiff am heute

Reihenklemme mit zweistufigem Überspannungsschutz für zwei Signaladern mit gemeinsamem Bezugspotenzial, Trennmesser in beiden Signalpfaden, separater PE-Anschluss, Nennspannung: 24 V DC

Mehr Infos


Spannungsspitzen

TRABTECH Netz- & Signal-Qualität - PHOENIX CONTACT

Surge protection for measurement and control technology - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Maße

Höhe94,8 mm
Breite6,2 mm
Tiefe69,1 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-40 °C ... 80 °C

Allgemein

Material GehäusePA 6.6
Brennbarkeitsklasse nach UL 94V-0
Farbetiefschwarz RAL 9005
MontageartTragschiene: 35 mm
BauformKlemme zweistöckig mit PE-Fuß - separater PE-Anschluss
Polzahl2
WirkungsrichtungLine-Earth Ground

Schutzschaltung

IEC PrüfklasseC1
C2
C3
D1
Nennspannung UN24 V DC
Höchste Dauerspannung UC30 V DC
21 V AC
Nennstrom IN300 mA (40 °C)
Betriebswirkstrom IC bei UC≤ 5 µA
Schutzleiterstrom IPE≤ 10 µA
Nennableitstoßstrom In (8/20)µs (Ader-Ader)5 kA
Nennableitstoßstrom In (8/20)µs (Ader-Erde)5 kA
Impulsableitstoßstrom Iimp (10/350) µs (Ader-Erde)500 A
Nennimpulsstrom Ian (10/1000)µs (Ader-Erde)30 A
Blitzprüfstrom (10/350)˽µs, Stromscheitelwert Iimp500 A
Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) spike≤ 45 V
Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) statisch≤ 45 V
Restspannung bei In (Ader-Erde)≤ 45 V
Restspannung bei Ian (10/1000)µs (Ader-Erde)≤ 50 V
Schutzpegel Up (Ader-Erde)≤ 55 V (C1 - 500 V / 250 A)
≤ 85 V (C2 - 10 kV / 5 kA)
Ansprechzeit tA (Ader-Erde)≤ 1 ns
Einfügungsdämpfung aE, asym.typ. 0,5 dB (≤ 1,5 MHz / 50 Ω)
typ. 0,2 dB (≤ 400 kHz / 150 Ω)
Grenzfrequenz fg (3dB), asym. (PE) im 50 Ohm-Systemtyp. 6 MHz
Grenzfrequenz fg (3dB), asym. (PE) im 150 Ohm-Systemtyp. 2,5 MHz
Kapazität (Ader-Erde)< 2,5 nF
Widerstand pro Pfad4,7 Ω ±20 %
Erforderliche Vorsicherung maximal315 mA (z. B. T nach IEC 127-2/III)
Stoßstromfestigkeit (Ader-Erde)C1 - 500 V / 250 A
C2 - 10 kV/5 kA
D1 - 500 A

Anschlussdaten

AnschlussartSchraubanschluss
Anschlussart INSchraubklemmen
Anschlussart OUTSchraubklemmen
SchraubengewindeM3
Anzugsdrehmoment0,6 Nm
Abisolierlänge8 mm
Leiterquerschnitt flexibel min.0,2 mm²
Leiterquerschnitt flexibel max.2,5 mm²
Leiterquerschnitt starr min0,2 mm²
Leiterquerschnitt starr max4 mm²
Leiterquerschnitt AWG min24
Leiterquerschnitt AWG max14
