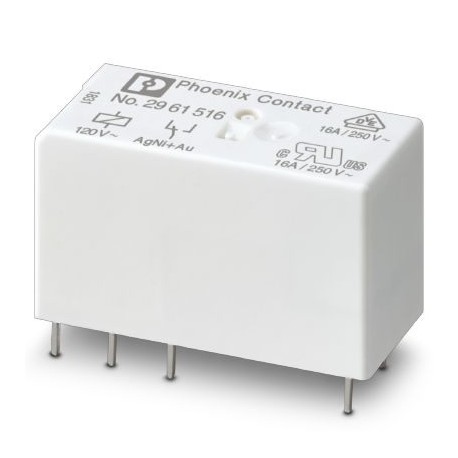

REL-MR-120AC/21HC AU 2961516 PHOENIX CONTACT Steckbares Miniatur-Leistungsrelais, mit Mehrlagen-Goldkontakt .. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

REL-MR-120AC/21HC AU 2961516 PHOENIX CONTACT Steckbares Miniatur-Leistungsrelais, mit Mehrlagen-Goldkontakt ..

REL-MR-120AC/21HC AU

2961516

PHOENIX_CONTACT

10

Verfügbar

Schiff am heute

Steckbares Miniatur-Leistungsrelais, mit Mehrlagen-Goldkontakt für hohe Dauerströme, 1 Wechsler, Eingangsspannung 120 V AC

Mehr Infos


Konverter

INTERFACE Signalkonverter - PHOENIX CONTACT

Cabling and interface cabling systems. Cabling - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
10+$4.83
50+$4.47
90+$4.38
130+$4.33
180+$4.29
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Maße

Breite12,7 mm
Höhe29 mm
Tiefe15,7 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-40 °C ... 85 °C
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 85 °C

Erregerseite

Eingangsnennspannung UN120 V AC
Typischer Eingangsstrom bei UN7 mA (bei 50 Hz)
5 mA (bei 60 Hz)
Ansprechzeit typisch3 ms ... 12 ms (phasenlagenabhängig)
Rückfallzeitbereich typisch2 ms ... 9 ms (phasenlagenabhängig)
Spulenwiderstand8100 Ω ±15 % (bei 20 °C)

Kontaktseite

Kontaktausführung1 Wechsler
KontaktmaterialAgNi, hartvergoldet
Schaltspannung maximal30 V AC
36 V DC
Schaltspannung minimal100 mV (bei 10 mA)
Schaltstrom minimal1 mA (bei 24 V)
Einschaltstrom maximal50 mA
Grenzdauerstrom50 mA
Abschaltleistung (ohmsche Last) maximal1,2 W (bei 24 V DC)
Schaltvermögen nach DIN VDE 0660/IEC 609472 A (bei 24 V, AC15)
Hinweisfolgende Werte gelten bei zerstörter Goldschicht
Schaltspannung maximal250 V AC/DC
Schaltspannung minimal12 V (bei 10 mA)
Grenzdauerstrom16 A
Einschaltstrom maximal15 A (300 ms)
Schaltstrom minimal10 mA (bei 12 V)
Abschaltleistung (ohmsche Last) maximal384 W (bei 24 V DC)
58 W (bei 48 V DC)
48 W (bei 60 V DC)
50 W (bei 110 V DC)
80 W (bei 220 V DC)
4000 VA (bei 250 V AC)
Schaltvermögen nach DIN VDE 0660/IEC 609472 A (bei 24 V, DC13)
0,2 A (bei 110 V, DC13)
0,2 A (bei 250 V, DC13)
2 A (bei 24 V, AC15)
2 A (bei 120 V, AC15)
2 A (bei 250 V, AC15)

Allgemein

Prüfspannung Relaiswicklung/Relaiskontakt5 kV AC (50 Hz, 1 min.)
Betriebsart100 % ED
Lebensdauer mechanisch1 x 107 Schaltspiele
Normen/BestimmungenIEC 60664
EN 50178
IEC 62103
Verschmutzungsgrad3
ÜberspannungskategorieIII
Einbaulagebeliebig
Montagehinweisanreihbar ohne Abstand (>70 °C ≥ 2,5 mm)

Datasheet - PDF

Title:Language:Size:Type:
PHOENIX CONTACT-2961516-REL-MR-120AC/21HC AUEnglish174 KbytesPHOENIX CONTACT-2961516-REL-MR-120AC/21HC AU
