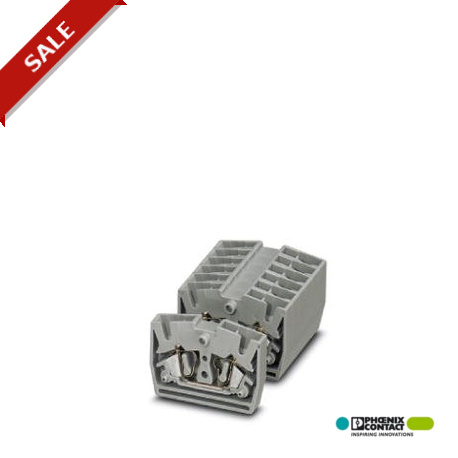

MSB 2,5-M 3244067 PHOENIX CONTACT Mini-Durchgangsklemme, Anschlussart: Zugfederanschluss, Querschnitt: 0,08 ..
MSB 2,5-M
3244067
PHOENIX_CONTACT
50
Mini-Durchgangsklemme, Anschlussart: Zugfederanschluss, Querschnitt: 0,08 mm²
Reihenklemmen > Durchgangs-Reihenklemme
Terminals
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Allgemein
| Anzahl der Etagen | 1 |
|---|---|
| Anzahl der Anschlüsse | 2 |
| Nennquerschnitt | 2,5 mm² |
| Farbe | grau |
| Isolierstoff | PA |
| Brennbarkeitsklasse nach UL 94 | V0 |
Allgemein
| Bemessungsstoßspannung | 8 kV |
|---|---|
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | III |
| Isolierstoffgruppe | I |
| Anschluss gemäß Norm | IEC 60947-7-1 |
| Belastungsstrom maximal | 30 A (bei 4 mm² Leiterquerschnitt) |
| Nennstrom IN | 24 A |
| Nennspannung UN | 800 V |
| Offene Seitenwand | JA |
| Prüfspezifikation Berührschutz | DIN EN 50274 (VDE 0660-514):2002-11 |
| Handrückensicherheit | gewährleistet |
| Fingersicherheit | gewährleistet |
| Ergebnis Stoßspannungsprüfung | Prüfung bestanden |
| Stoßspannungsprüfung Sollwert | 9,8 kV |
| Ergebnis Stehwechselspannungsprüfung | Prüfung bestanden |
| Stehwechselspannung Sollwert | 2 kV |
| Ergebnis der Prüfung der mechanischen Festigkeit von Klemmstellen (5maliger Leiteranschluss) | Prüfung bestanden |
| Ergebnis Biegeprüfung | Prüfung bestanden |
| Biegeprüfung Rotationsgeschwindigkeit | 10 U/min |
| Biegeprüfung Umdrehungen | 135 |
| Biegeprüfung Leiterquerschnitt/Gewicht | 0,08 mm² / 0,1 kg |
| 2,5 mm² / 0,7 kg | |
| 4 mm² / 0,9 kg | |
| Ergebnis Zugprüfung | Prüfung bestanden |
| Zugprüfung Leiterquerschnitt | 0,08 mm² |
| Zugkraft Sollwert | 5 N |
| Zugprüfung Leiterquerschnitt | 2,5 mm² |
| Zugkraft Sollwert | 50 N |
| Zugprüfung Leiterquerschnitt | 4 mm² |
| Zugkraft Sollwert | 60 N |
| Ergebnis Spannungsfallprüfung | Prüfung bestanden |
| Anforderung Spannungsfall | ≤ 3,2 mV |
| Ergebnis Erwärmungsprüfung | Prüfung bestanden |
| Ergebnis Kurzstromfestigkeit | Prüfung bestanden |
| Prüfung der Kurzstromfestigkeit Leiterquerschnitt | 2,5 mm² |
| Kurzzeitstrom | 0,3 kA |
| Prüfung der Kurzstromfestigkeit Leiterquerschnitt | 4 mm² |
| Kurzzeitstrom | 0,48 kA |
| Ergebnis Alterungsprüfung | Prüfung bestanden |
| Alterungsprüfung für schraubenlose Reihenklemmen Temperaturzyklen | 192 |
| Ergebnis Thermische Prüfung | Prüfung bestanden |
| Nachweis der thermischen Merkmale (Nadelflamme) Einwirkdauer | 30 s |
| Ergebnis Prüfung Schwingen, Breitbandrauschen | Prüfung bestanden |
| Prüfspezifikation Schwingen, Breitbandrauschen | DIN EN 50155 (VDE 0115-200):2008-03 |
| Prüfspektrum | Lebensdauerprüfung Kategorie 1, Klasse B, am Fahrzeugkasten angebaut |
| Prüffrequenz | f1= 5 Hz bis f2= 150 Hz |
| ASD-Pegel | 0,964 (m/s2)2/Hz |
| Beschleunigung | 0,58 g |
| Prüfdauer je Achse | 5 h |
| Prüfrichtungen | X-, Y- und Z-Achse |
| Ergebnis Schockprüfung | Prüfung bestanden |
| Prüfspezifikation Schockprüfung | DIN EN 50155 (VDE 0115-200):2008-03 |
| Schockform | Halbsinus |
| Beschleunigung | 5 g |
| Schockdauer | 30 ms |
| Anzahl der Schocks je Richtung | 3 |
| Prüfrichtungen | X-, Y- und Z-Achse (pos. und neg.) |
| Relativer Isolierstoff Temperatur Index (Elec., UL 746 B) | 130 °C |
| Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Statischer Isolierstoffeinsatz in Kälte | -60 °C |
Maße
| Breite | 5,2 mm |
|---|---|
| Deckelbreite | 4 mm |
| Länge | 32 mm |
| Höhe | 22 mm |
Anschlussdaten
| Anschlussart | Zugfederanschluss |
|---|---|
| Anschluss gemäß Norm | IEC 60947-7-1 |
| Leiterquerschnitt starr min | 0,08 mm² |
| Leiterquerschnitt starr max | 4 mm² |
| Leiterquerschnitt AWG min | 28 |
| Leiterquerschnitt AWG max | 12 |
| Leiterquerschnitt flexibel min. | 0,08 mm² |
| Leiterquerschnitt flexibel max. | 2,5 mm² |
| Leiterquerschnitt flexibel AWG min | 28 |
| Leiterquerschnitt flexibel AWG max | 14 |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min | 0,14 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max | 2,5 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min | 0,14 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max: | 2,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max | 0,5 mm² |
| Anschluss gemäß Norm | IEC/EN 60079-7 |
| Leiterquerschnitt AWG min | 28 |
| Leiterquerschnitt AWG max | 12 |
| Leiterquerschnitt flexibel AWG min | 28 |
| Leiterquerschnitt flexibel AWG max | 14 |
| Abisolierlänge | 8 mm |
| Lehrdorn | A3 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX REIHENKLEMMEN DE.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-3244067-MSB 2,5-M | 119 Kbytes |
|
