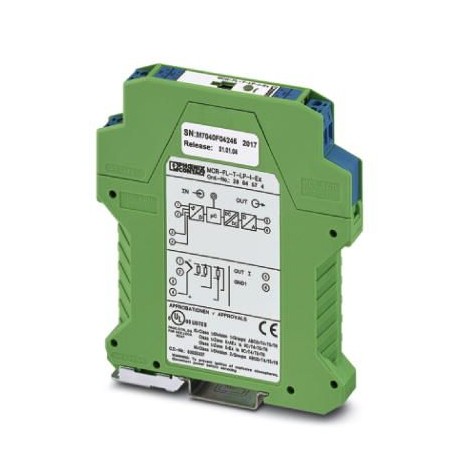

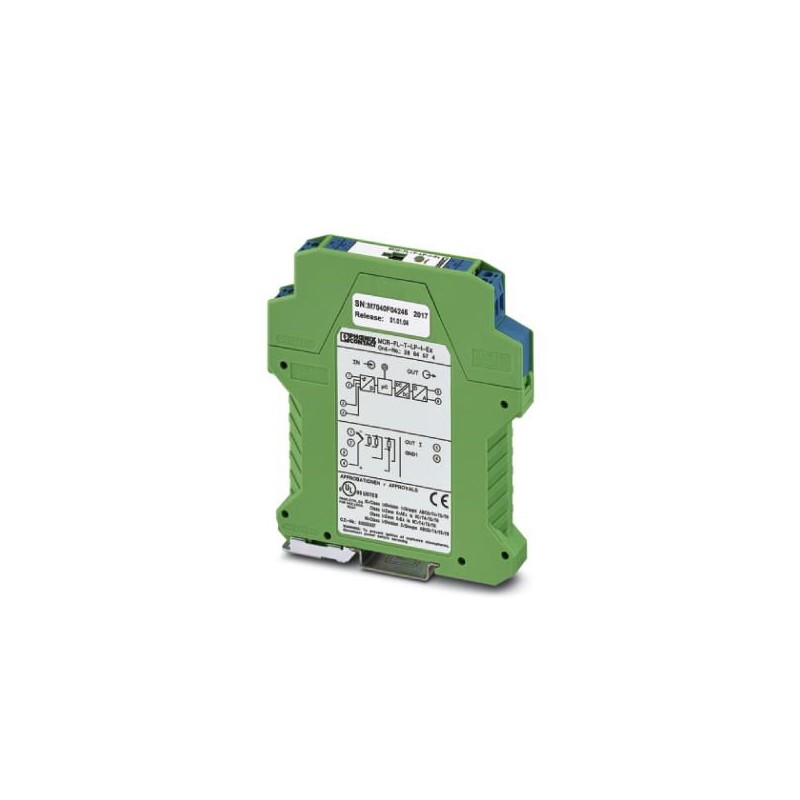

MCR-FL-T-LP-I-EX 2864574 PHOENIX CONTACT Temperaturmessumformer
MCR-FL-T-LP-I-EX
2864574
PHOENIX_CONTACT
Temperaturmessumformer
Schnittstelle
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2864574 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | J1 - MSR-Technik |
| Katalogseite | Seite 195 (C-5-2017) |
| GTIN | 4017918907273 |
| Gewicht pro Stück (exklusive Verpackung) | 104,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 104,000 g |
| Zolltarifnummer | 85437090 |
| Herkunftsland | DE (Deutschland) |
Eingangsdaten
| Konfigurierbar/Programmierbar | ja, programmierbar |
|---|---|
| Verwendbare Sensortypen (RTD) | Pt-, Ni- (100,500,1000); min. Messspanne 10 K |
| Verwendbare Sensortypen (TC) | B, C, D, E, J, K, L, N, R, S, T, U; min. Messspanne 50 K/500 K |
| Anschlusstechnik | 2-, 3-, 4-Leiter |
| Eingangssignalbereich | 10 Ω ... 400 Ω (min. Messspanne 10 Ω) |
| 10 Ω ... 2000 Ω (min. Messspanne 100 Ω) | |
| -10 mV ... 100 mV (min. Messspanne 5 mV) |
Ausgangsdaten
| Signalausgang | Stromausgang |
|---|---|
| Konfigurierbar/Programmierbar | ja |
| Ausgangssignal Strom | 4 mA ... 20 mA |
| 20 mA ... 4 mA | |
| Ausgangssignal Strom maximal | ≤ 23 mA |
| Ausgangsstrom bei Kurzschluss | ≤ 3,6 mA bzw. ≥ 21 mA (einstellbar; nicht für Thermoelemente) |
| Ausgangsstrom bei Drahtbruch | ≤ 3,6 mA bzw. ≥ 21 mA (einstellbar) |
| Ausgangsstrombereich bei Messbereichsüber-/unterschreitung | 3,8 mA ... 20,5 mA |
| Bürde/Ausgangslast Stromausgang | ≤ 520 Ω (bei UV= 24 V; UVersorgung- 12 V / 0,023 A) |
| Konfigurierbar/Programmierbar | nein |
Versorgung
| Benennung | Loop-powered |
|---|---|
| Versorgungsspannungsbereich | 12 V DC ... 30 V DC |
| Stromaufnahme maximal | < 3,5 mA |
Anschlussdaten
| Leiterquerschnitt starr min | 0,2 mm² |
|---|---|
| Leiterquerschnitt starr max | 2,5 mm² |
| Leiterquerschnitt flexibel min. | 0,2 mm² |
| Leiterquerschnitt flexibel max. | 2,5 mm² |
| Leiterquerschnitt AWG min | 24 |
| Leiterquerschnitt AWG max | 14 |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
| Anschlussart | Schraubanschluss |
| Anzugsdrehmoment min | 0,5 Nm |
| Anzugsdrehmoment max | 0,6 Nm |
Allgemein
| Sprungantwort (10-90%) | < 2 s |
|---|---|
| Einschaltverzögerung | 4 s |
| Konfiguration | über Konfigurations-Softwarepaket MCR-PI-CONF-WIN |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Normen/Bestimmungen | NAMUR-Empfehlung NE 21 |
| Material Gehäuse | Polyamid PA unverstärkt |
| Farbe | grün |
| Leitungsüberwachung | NE 43 |
| Konformität | CE-konform |
| ATEX | II 2(1) G Ex ia IIC T4...T6 |
| UL, USA / Kanada | cULus |
Sicherheitstechnische Daten
| Max. Ausgangsspannung Uo | 4,4 V DC |
|---|---|
| Max. Ausgangsstrom Io | 9,6 mA |
| Max. Ausgangsleistung Po | 10,6 mW |
| Umgebungstemperatur max. | T4 = 85 °C, T5 = 65 °C, T6 = 50 °C |
| Gruppe | IIA |
| max. äußere Induktivität Lo | 100 mH |
| max. äußere Kapazität Co | 12 µF |
| Gruppe | IIB |
| max. äußere Induktivität Lo | 100 mH |
| max. äußere Kapazität Co | 12 µF |
| Gruppe | IIC |
| max. äußere Induktivität Lo | 100 mH |
| max. äußere Kapazität Co | 2,4 µF |
| Sicherheitstechnische Maximalspannung Um | 250 V |
Normen und Bestimmungen
| Normen/Bestimmungen | NAMUR-Empfehlung NE 21 |
|---|---|
| Brennbarkeitsklasse nach UL 94 | V0 |
| Konformität | CE-konform |
| ATEX | II 2(1) G Ex ia IIC T4...T6 |
| UL, USA / Kanada | cULus |
| Gruppe | IIA |
| IIB | |
| IIC |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.027210120eCl@ss 4.127210120eCl@ss 5.027210120eCl@ss 5.127200200eCl@ss 6.027200200eCl@ss 7.027200206eCl@ss 8.027200206eCl@ss 9.027210129
