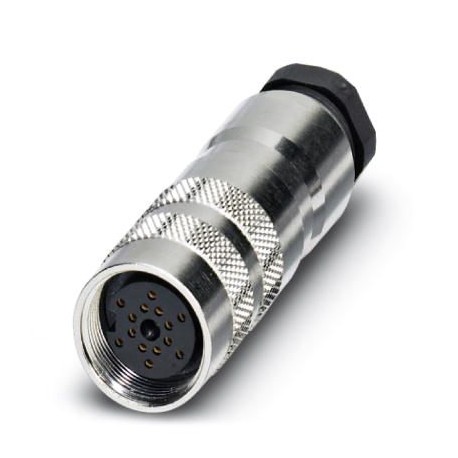

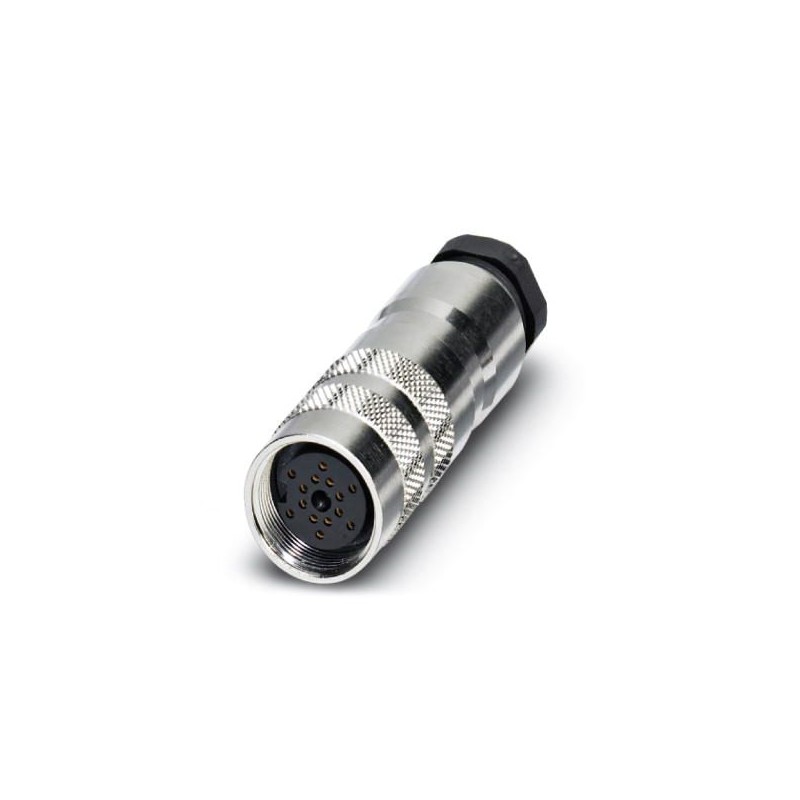

SACC-M16FS-14CON-M 1500554 PHOENIX CONTACT Anschlussbuchse M16, 14-polig, mit Lötanschluss, frei konfigurier.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

SACC-M16FS-14CON-M 1500554 PHOENIX CONTACT Anschlussbuchse M16, 14-polig, mit Lötanschluss, frei konfigurier..

SACC-M16FS-14CON-M

1500554

PHOENIX_CONTACT

Verfügbar

Schiff am heute

Anschlussbuchse M16, 14-polig, mit Lötanschluss, frei konfigurierbar, gerade, für Leitungsdurchmesser 6,0 mm ... 8,0 mm

Mehr Infos


Kabelschuhen Pressen Presszange

PLUSCON Feldverkabelung - PHOENIX CONTACT

Sensor/actuator cabling - PLUSCON field - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
1+$29.50
8+$26.51
16+$25.86
23+$25.57
31+$25.36
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Allgemein

Bemessungsspannung60 V (Überspannungskategorie I / Verschmutzungsgrad 1)
32 V (Überspannungskategorie II / Verschmutzungsgrad 2)
Polzahl14
Brennbarkeitsklasse nach UL 94V0

Umgebungsbedingungen

SchutzartIP67
Umgebungstemperatur (Betrieb)-30 °C ... 95 °C

Stammleitungsdaten/-anschlussdaten

Leiterquerschnitt max (Signal)0,25 mm²
Leiterquerschnitt AWG max (Signal)24
Leiterquerschnitt max (Energie)0,25 mm²
Leiterquerschnitt AWG max (Energie)24
Leitungsaußendurchmesser min6 mm
Leitungsaußendurchmesser max8 mm

Materialangaben

Material GehäuseCuZn
Material Gehäuseoberflächevernickelt
Material KontaktCuSn
Material KontaktoberflächeAu
Material KontaktträgerPBT

Anschlussbelegung

Steckplatz/Pol = Pin = Aderfarbe1 / 4 (A) = P = WH
2 / 4 (A) = J = GN
3 / 4 (A) = T = YE
4 / 4 (A) = S = GY
5 / 4 (A) = G = PK
6 / 4 (A) = R = RD
7 / 4 (A) = E = BK
8 / 4 (A) = O = VT
9 / 4 (A) = C = WH/PK
10 / 4 (A) = N = PK/BN
1-10 / 1 (+24 V) = A+M = BN
1-10 / 3 (0 V) = L+U = BU

Datasheet - PDF

Title:Language:Size:Type:
PHOENIX CONTACT-1500554-SACC-M16FS-14CON-MEnglish96 KbytesPHOENIX CONTACT-1500554-SACC-M16FS-14CON-M
