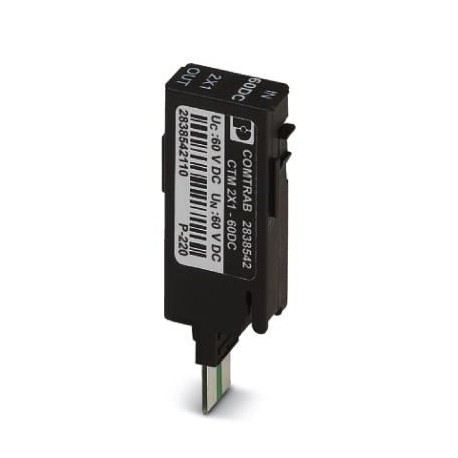

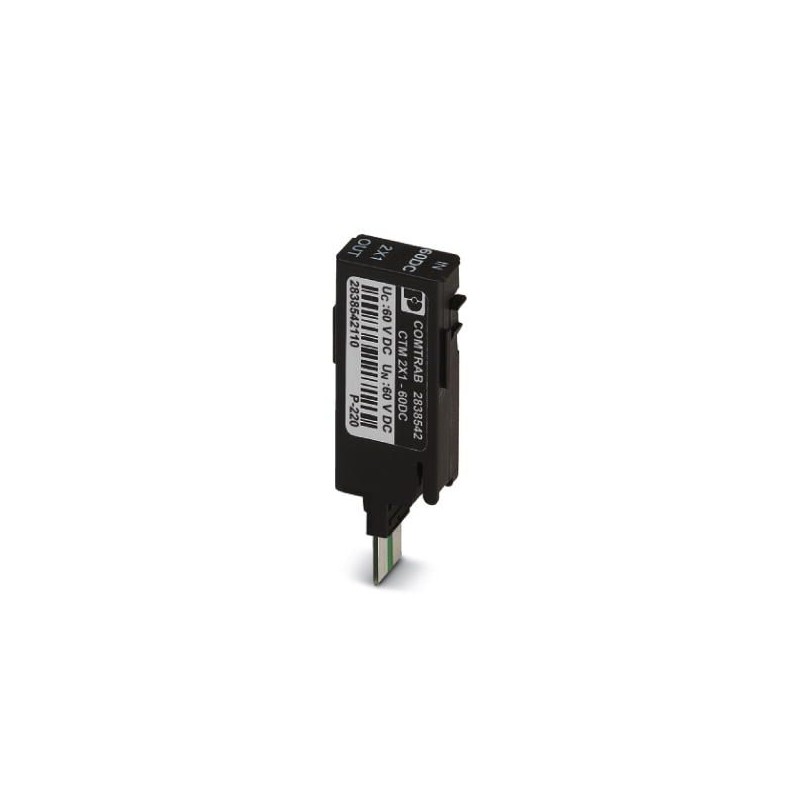

CTM 2X1- 60DC
2838542
PHOENIX_CONTACT
1
Überspannungsschutzstecker
Trabtech (TT)
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Danke für Ihr Interesse an unseren Produkten, wir hoffen die Lieferzeit ist ok.
Während der Bestellung können Sie den für Sie bestmöglichen Versand wählen: Express 24h, Standard 48h/72h, etc.
Bestellschlüssel | 2838542 |
---|---|
Verpackungseinheit | 10 STK |
Verkaufsschlüssel | K1 - Überspannungsschutz |
Katalogseite | Seite 119 (C-4-2017) |
GTIN | 4017918819576 |
Gewicht pro Stück (exklusive Verpackung) | 10,580 g |
Gewicht pro Stück (inklusive Verpackung) | 10,610 g |
Zolltarifnummer | 85363010 |
Herkunftsland | DE (Deutschland) |
Umgebungstemperatur (Betrieb) | -25 °C ... 75 °C |
---|---|
Höhenlage | ≤ 2000 m (amsl (über normal Null)) |
Schutzart | IP20 |
Material Gehäuse | PA 6.6 |
---|---|
Brennbarkeitsklasse nach UL 94 | V-0 |
Farbe | tiefschwarz RAL 9005 |
Überspannungskategorie | II |
Verschmutzungsgrad | 2 |
Montageart | auf CT-TERMIBLOCK und LSA-PLUS-Trennleiste |
Bauform | LSA-PLUS-Modul |
Wirkungsrichtung | Line-Line & Line-Earth Ground |
Ableiter prüfbar mit CHECKMASTER ab Softwarerevision: | ab SW-Rev. 1.10 |
IEC-Prüfklasse | B2 |
---|---|
C1 | |
C2 | |
C3 | |
D1 | |
Nennspannung UN | 60 V DC |
Höchste Dauerspannung UC | 60 V DC |
50 V AC | |
Bemessungsstrom | 380 mA AC (25 °C) |
150 mA DC (25 °C) | |
Betriebswirkstrom ICbei UC | ≤ 70 µA |
Schutzleiterstrom IPE | ≤ 2 µA |
Nennableitstoßstrom In(8/20)µs (Ader-Erde) | 5 kA |
Impulsableitstoßstrom Iimp(10/350) µs (Ader-Erde) | 1 kA |
Gesamtableitstoßstrom Itotal(8/20) µs | 10 kA |
Gesamtableitstoßstrom Itotal(10/350) µs | 2,5 kA |
Nennimpulsstrom Ian (10/1000)µs (Ader-Erde) | 100 A |
Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) spike | ≤ 160 V |
Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) statisch | ≤ 160 V |
Restspannung bei In(Ader-Erde) | ≤ 95 V |
Restspannung bei Ian (10/1000) µs (Ader-Erde) | ≤ 16 V |
Schutzpegel Up(Ader-Erde) | ≤ 240 V (C2 - 10 kV / 5 kA) |
≤ 150 V (C3 - 100 A) | |
Schutzpegel Upstatisch (Ader-Erde) | ≤ 85 V (C2 - 10 kV / 5 kA) |
≤ 16 V (C3 - 100 A) | |
Ansprechzeit tA (Ader-Erde) | ≤ 1 ns |
Einfügungsdämpfung aE, asym. | typ. 0,3 dB (≤ 500 kHz / 100 Ω) |
Grenzfrequenz fg (3dB), asym. (PE) im 100 Ohm-System | typ. 2 MHz |
Kapazität (Ader-Erde) | typ. 1 nF |
Widerstand pro Pfad | 3,3 Ω 20 % |
Meldung Überspannungsschutz defekt | keine |
Stoßstromfestigkeit (Ader-Erde) | B2 - 4 kV/100 A |
C2 - 10 kV/5 kA | |
C3 - 100 A | |
D1 - 1 kA | |
Wechselstromfestigkeit (Ader-Erde) | 5 A - 1 s |
Anschlussart | Steckbar in COMTRAB-TERMIBLOCK und LSA-Plus-Trenn- und Schaltleisten |
---|---|
Anschlussart IN | COMTRAB-Stecksystem |
Anschlussart OUT | COMTRAB-Stecksystem |
Anschlusstechnik | LSA-PLUS |
Normen/Bestimmungen | IEC 61643-21 2000 + Corrigendum 2001 + A1:2008, modifiziert + A2:2012 |
---|---|
EN 61643-21 2001 + A1:2009 + A2:2013 |
China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
---|---|
Keine Gefahrstoffe über den Grenzwerten |
