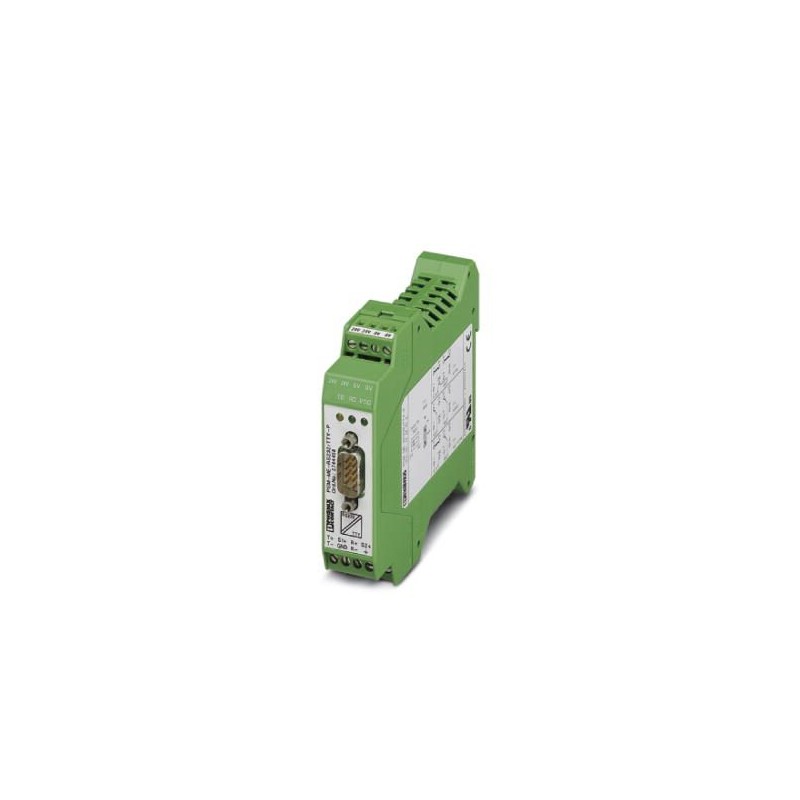

PSM-ME-RS232/TTY-P 2744458 PHOENIX CONTACT Schnittstellenumsetzer
PSM-ME-RS232/TTY-P
2744458
PHOENIX_CONTACT
Schnittstellenumsetzer
Sicherheit und Kommunikation
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2744458 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | M1 - Kommunikationstechn. |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 323 (C-6-2017) |
| GTIN | 4017918171803 |
| Gewicht pro Stück (exklusive Verpackung) | 179,600 g |
| Gewicht pro Stück (inklusive Verpackung) | 185,400 g |
| Zolltarifnummer | 85176200 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | 0 °C ... 55 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 10 % ... 95 % (keine Betauung) |
| Höhenlage | 5000 m (Einschränkung siehe Herstellererklärung) |
| Schutzart | IP20 |
| Störfestigkeit | EN 61000-6-2:2005 |
Allgemein
| Übertragungskanäle | 2 (1/1), RxD, TxD, vollduplex |
|---|---|
| Bitverzögerung | < 3 µs |
| Bitverzerrung | < 5 % |
| Galvanische Trennung | VCC // RS-232 // TTY |
| Prüfspannung Datenschnittstellen | 2 kV AC |
| Prüfspannung Datenschnittstelle/Versorgung | 2 kV AC |
| 2 kVeff(50 Hz, 1 min.) | |
| Elektromagnetische Verträglichkeit | Konformität zur EMV-Richtlinie 2014/30/EU |
| Störabstrahlung | EN 61000-6-4 |
| Nettogewicht | 179,6 g |
| Material Gehäuse | PA |
| Farbe | grün |
| MTBF | 1989 Jahre (Telcordia-Standard, Temperatur 25 °C, Arbeitszyklus 21% (5 Tage pro Woche, 8 Std pro Tag)) |
| 410 Jahre (Telcordia-Standard, Temperatur 40 °C, Arbeitszyklus 34,25 % (5 Tage pro Woche, 12 Std pro Tag)) | |
| Konformität | CE-konform |
| UL, USA / Kanada | 508 Recognized |
| Class I, Div. 2, Groups A, B, C, D | |
| Class I, Zone 2, AEx nA IIC T4 | |
| Class I, Zone 2, Ex nA IIC T4 Gc X |
Versorgung
| Versorgungsnennspannung | 24 V AC/DC ±20 % (über steckbare Schraubklemme COMBICON) |
|---|---|
| Stromaufnahme typisch | 75 mA (24 V DC) |
| Schutzbeschaltung | Überspannungsschutz Suppressordiode |
Serielle Schnittstelle
| Schnittstelle 1 | RS-232-Schnittstelle, nach ITU-T V.28, EIA/TIA-232, DIN 66259-1 |
|---|---|
| Anschlussart | D-SUB-9-Stecker |
| Übertragungslänge | 15 m (Twisted-Pair, geschirmt) |
| Leiterquerschnitt flexibel min. | 0,2 mm² |
| Leiterquerschnitt flexibel max. | 2,5 mm² |
| Leiterquerschnitt AWG min | 24 |
| Leiterquerschnitt AWG max | 13 |
| Pinbelegung | DTE/DCE Umschaltung per Schalter |
| Unterstützte Protokolle | protokolltransparent |
| Serielle Übertragungsrate | ≤ 19,2 kBit/s |
| Schnittstelle 2 | TTY-Schnittstelle, CL2 nach DIN 66348-1 |
| Betriebsart | aktiv, halbaktiv, passiv |
| Anschlussart | Steckbarer Schraubanschluss |
| Übertragungslänge | 1000 m (Twisted-Pair, geschirmt) |
| Leiterquerschnitt flexibel min. | 0,2 mm² |
| Leiterquerschnitt flexibel max. | 2,5 mm² |
| Leiterquerschnitt AWG min | 24 |
| Leiterquerschnitt AWG max | 13 |
| Bürde/Ausgangslast Stromausgang | ≤ 500 Ω |
| Impedanz | ≤ 117 Ω (Ausgang) |
| 126 Ω (Eingang) | |
| Serielle Übertragungsrate | ≤ 19,2 kBit/s |
| Ausgangsstrom | 2x 20 mA ±10 % (Schleifenstrom) |
Normen und Bestimmungen
| Elektromagnetische Verträglichkeit | Konformität zur EMV-Richtlinie 2014/30/EU |
|---|---|
| Störabstrahlung | EN 61000-6-4 |
| Störfestigkeit | EN 61000-6-2:2005 |
| Anschluss gemäß Norm | CUL |
| Normen/Bestimmungen | EN 61000-4-2 |
| Kontaktentladung | ± 6 kV (Prüfschärfegrad 3) |
| Normen/Bestimmungen | EN 61000-4-3 |
| Frequenzbereich | Prüfschärfegrad 3 |
| Normen/Bestimmungen | EN 61000-4-4 |
| Bemerkung | Kriterium B |
| Normen/Bestimmungen | EN 61000-4-5 |
| Signal | ± 2 kV (42 Ω) |
| Normen/Bestimmungen | EN 55011 |
| EN 61000-4-6 | |
| Konformität | CE-konform |
| UL, USA / Kanada | 508 Recognized |
| Class I, Div. 2, Groups A, B, C, D | |
| Class I, Zone 2, AEx nA IIC T4 | |
| Class I, Zone 2, Ex nA IIC T4 Gc X | |
| DNV GL-Temperature | B |
| DNV GL-Humidity | A |
| DNV GL-Vibration | A |
| DNV GL-EMC | B |
| DNV GL-Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| Schadgastest | ISA-S71.04-1985 G3 Harsh Group A |
| Zulassung Schiffbau | DNV GL |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 10.0.119179290eCl@ss 4.027250312eCl@ss 4.127250312eCl@ss 5.027242208eCl@ss 5.127242200eCl@ss 6.019179200eCl@ss 7.019179290eCl@ss 8.019179290eCl@ss 9.019179290
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX AUTOMATION DE.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2744458-PSM-ME-RS232/TTY-P | 182 Kbytes |
|
