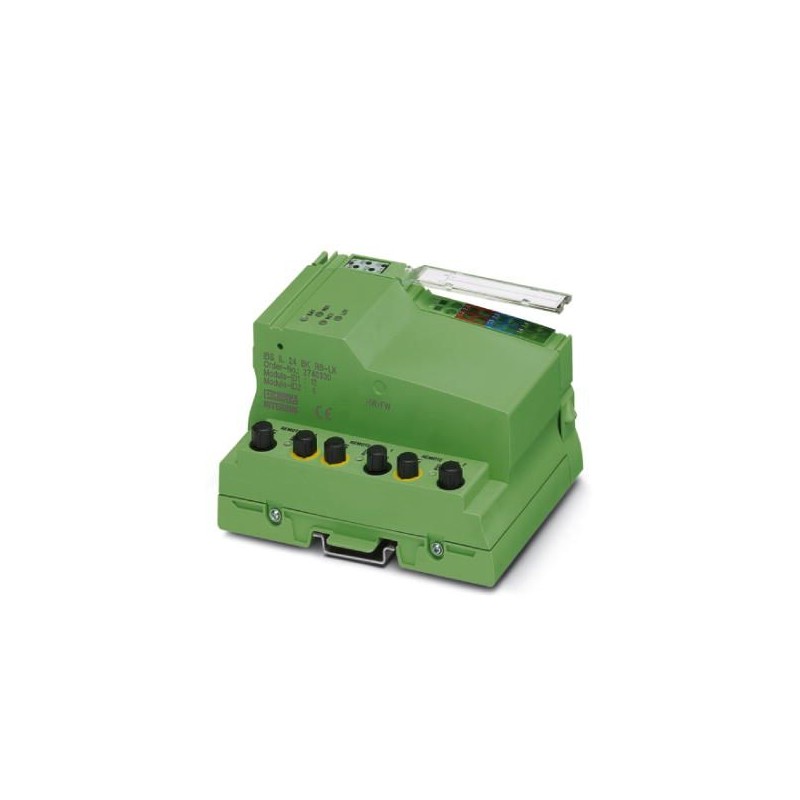

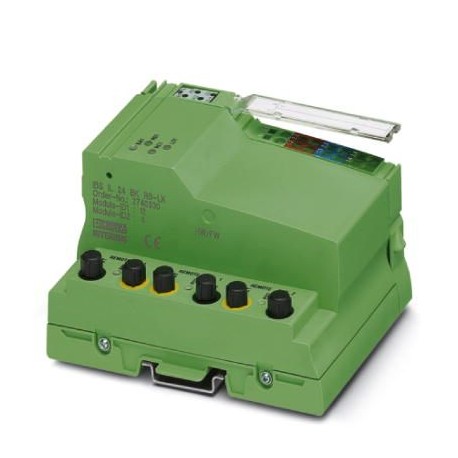

IBS IL 24 BK RB-LK-PAC 2861506 PHOENIX CONTACT Buskoppler
IBS IL 24 BK RB-LK-PAC
2861506
PHOENIX_CONTACT
Buskoppler
I / O
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2861506 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | O1 - Automatisierungssys. |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 131 (C-6-2017) |
| GTIN | 4017918894429 |
| Gewicht pro Stück (exklusive Verpackung) | 235,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 315,800 g |
| Zolltarifnummer | 85389091 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 55 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 75 % ... 85 % |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 75 % ... 85 % |
| Luftdruck (Betrieb) | 80 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Luftdruck (Lagerung/Transport) | 70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Schutzart | IP20 |
Schnittstellen
| Benennung | INTERBUS |
|---|---|
| Anzahl der Kanäle | 3 |
| Anschlussart | F-SMA-Stecker |
| Übertragungsgeschwindigkeit | 500 kBit/s |
| Übertragungsphysik | LWL |
| Benennung | Inline-Lokalbus |
| Anschlussart | Inline-Datenrangierer |
| Übertragungsgeschwindigkeit | 500 kBit/s |
| Übertragungsphysik | LWL |
Systemgrenzen des Buskopplers
| Anzahl der anschließbaren Lokalbus-Teilnehmer | max. 63 |
|---|---|
| Anzahl der Teilnehmer mit Parameterkanal | 62 |
| Anzahl unterstützter Abzweigklemmen mit Fernbusstich | max. 15 |
Inline Potenziale
| Benennung | Buskopplereinspeisung UBK; Aus der Buskopplereinspeisung werden die Logikversorgung UL(7,5 V) und die Analogversorgung UANA(24 V) erzeugt. |
|---|---|
| Versorgungsspannung | 24 V DC (über Inline-Stecker) |
| Versorgungsspannungsbereich | 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Stromaufnahme | typ. 120 mA (ohne angeschlossene Inline-I/O-Klemmen) |
| max. 1,3 A (mit maximaler Anzahl angeschlossener I/O-Klemmen) | |
| Benennung | Versorgung der Logik (UL) |
| Versorgungsspannung | 7,5 V DC ±5 % |
| Stromversorgung | max. 2 A DC (Derating beachten) |
| Benennung | Versorgung der Analogmodule (UANA) |
| Versorgungsspannung | 24 V DC |
| Versorgungsspannungsbereich | 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Stromversorgung | max. 0,5 A DC (Derating beachten) |
Potenzialtrennung
| Prüfstrecke | 7,5 V-Logik-, 24-V-Analog-, 24-V-Buskopplerversorgung/Funktionserde 500 V AC 50 Hz 1 min. |
|---|
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.027250203eCl@ss 4.127250203eCl@ss 5.027250203eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242608eCl@ss 8.027242608eCl@ss 9.027242608
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX AUTOMATION DE.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2861506-IBS IL 24 BK RB-LK-PAC | 138 Kbytes |
|
