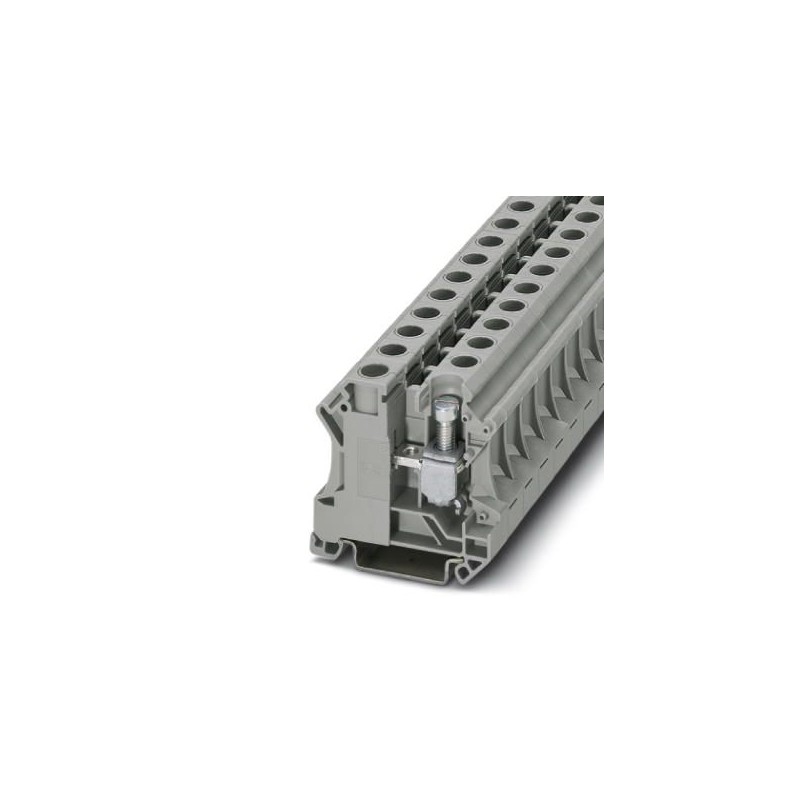

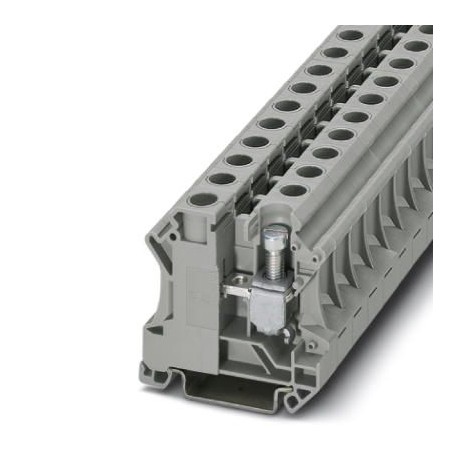

UTI 16
3073827
PHOENIX_CONTACT
50
Installationsklemme
Reihenklemmen > Installations-Etagenklemme
Terminals
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Danke für Ihr Interesse an unseren Produkten, wir hoffen die Lieferzeit ist ok.
Während der Bestellung können Sie den für Sie bestmöglichen Versand wählen: Express 24h, Standard 48h/72h, etc.
Bestellschlüssel | 3073827 |
---|---|
Verpackungseinheit | 50 STK |
Verkaufsschlüssel | A1 - Reihenklemmen |
Katalogseite | Seite 253 (C-1-2017) |
GTIN | 4046356347242 |
Gewicht pro Stück (exklusive Verpackung) | 22,700 g |
Gewicht pro Stück (inklusive Verpackung) | 26,680 g |
Zolltarifnummer | 85369010 |
Herkunftsland | CN (China) |
Anzahl der Etagen | 1 |
---|---|
Anzahl der Anschlüsse | 2 |
Potenziale | 1 |
Nennquerschnitt | 16 mm² |
Farbe | grau |
Isolierstoff | PA |
Brennbarkeitsklasse nach UL 94 | V2 |
Belastungsstrom maximal | 76 A (bei 16 mm² Leiterquerschnitt) |
Bemessungsstoßspannung | 6 kV |
Verschmutzungsgrad | 3 |
Überspannungskategorie | III |
Isolierstoffgruppe | I |
Maximale Verlustleistung bei Nennbedingung | 2,43 W |
Belastungsstrom maximal | 76 A |
Nennstrom IN | 76 A |
Nennspannung UN | 400 V |
Offene Seitenwand | Nein |
Prüfspezifikation Berührschutz | DIN EN 60529 (VDE 0470-1):2000-09 |
Handrückensicherheit | gewährleistet |
Fingersicherheit | gewährleistet |
Ergebnis Stoßspannungsprüfung | Prüfung bestanden |
Stoßspannungsprüfung Sollwert | 7,3 kV |
Ergebnis Stehwechselspannungsprüfung | Prüfung bestanden |
Stehwechselspannung Sollwert | 1,89 kV |
Ergebnis der Prüfung der mechanischen Festigkeit von Klemmstellen (5maliger Leiteranschluss) | Prüfung bestanden |
Ergebnis Biegeprüfung | Prüfung bestanden |
Biegeprüfung Rotationsgeschwindigkeit | 10 U/min |
Biegeprüfung Umdrehungen | 135 |
Biegeprüfung Leiterquerschnitt/Gewicht | 6 mm² / 1,4 kg |
16 mm² / 2,9 kg | |
25 mm² / 4,5 kg | |
Ergebnis Zugprüfung | Prüfung bestanden |
Zugprüfung Leiterquerschnitt | 6 mm² |
Zugkraft Sollwert | 80 N |
Zugprüfung Leiterquerschnitt | 16 mm² |
Zugkraft Sollwert | 100 N |
Zugprüfung Leiterquerschnitt | 25 mm² |
Zugkraft Sollwert | 135 N |
Ergebnis Festsitz auf der Befestigungsauflage | Prüfung bestanden |
Festsitz auf Befestigungsauflage | NS 35 |
Sollwert | 5 N |
Ergebnis Spannungsfallprüfung | Prüfung bestanden |
Anforderung Spannungsfall | ≤ 3,2 mV |
Ergebnis Erwärmungsprüfung | Prüfung bestanden |
Ergebnis Kurzstromfestigkeit | Prüfung bestanden |
Prüfung der Kurzstromfestigkeit Leiterquerschnitt | 16 mm² |
Kurzzeitstrom | 1,92 kA |
Prüfung der Kurzstromfestigkeit Leiterquerschnitt | 25 mm² |
Kurzzeitstrom | 3 kA |
Ergebnis Thermische Prüfung | Prüfung bestanden |
Nachweis der thermischen Merkmale (Nadelflamme) Einwirkdauer | 30 s |
Ergebnis Prüfung Schwingen, Breitbandrauschen | Prüfung bestanden |
Prüfspezifikation Schwingen, Breitbandrauschen | DIN EN 50155 (VDE 0115-200):2008-03 |
Prüfspektrum | Lebensdauerprüfung Kategorie 1, Klasse B, am Fahrzeugkasten angebaut |
Prüffrequenz | f1= 5 Hz bis f2= 150 Hz |
ASD-Pegel | 1,857 (m/s2)2/Hz |
Beschleunigung | 0,8 g |
Prüfdauer je Achse | 5 h |
Prüfrichtungen | X-, Y- und Z-Achse |
Ergebnis Schockprüfung | Prüfung bestanden |
Prüfspezifikation Schockprüfung | DIN EN 50155 (VDE 0115-200):2008-03 |
Schockform | Halbsinus |
Beschleunigung | 5 g |
Schockdauer | 30 ms |
Anzahl der Schocks je Richtung | 3 |
Prüfrichtungen | X-, Y- und Z-Achse (pos. und neg.) |
Relativer Isolierstoff Temperatur Index (Elec., UL 746 B) | 125 °C |
Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
Statischer Isolierstoffeinsatz in Kälte | -40 °C |
Hinweis | Klemmstelle |
---|---|
Anschlussart | Schraubanschluss |
Schraubengewinde | M5 |
Abisolierlänge | 12 mm |
Anzugsdrehmoment min | 2,5 Nm |
Anzugsdrehmoment max | 3 Nm |
Anschluss gemäß Norm | IEC 60947-7-1 |
Leiterquerschnitt starr min | 6 mm² |
Leiterquerschnitt starr max | 25 mm² |
Leiterquerschnitt AWG min | 10 |
Leiterquerschnitt AWG max | 4 |
Leiterquerschnitt flexibel min. | 6 mm² |
Leiterquerschnitt flexibel max. | 16 mm² |
Leiterquerschnitt flexibel AWG min | 10 |
Leiterquerschnitt flexibel AWG max | 6 |
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min | 6 mm² |
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max | 16 mm² |
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min | 6 mm² |
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max: | 16 mm² |
2 Leiter gleichen Querschnitts starr min | 2,5 mm² |
2 Leiter gleichen Querschnitts starr max | 10 mm² |
2 Leiter gleichen Querschnitts flexibel min | 2,5 mm² |
2 Leiter gleichen Querschnitts flexibel max | 6 mm² |
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse min | 4 mm² |
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max | 6 mm² |
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse min | 4 mm² |
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse max | 6 mm² |
China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
---|---|
Keine Gefahrstoffe über den Grenzwerten |
Titel: | Größe: | Typ: |
---|---|---|
PDF KATALOG PHOENIX REIHENKLEMMEN DE.pdf | 69 Mbytes | |
PHOENIX CONTACT-3073827-UTI 16 | 105 Kbytes |
