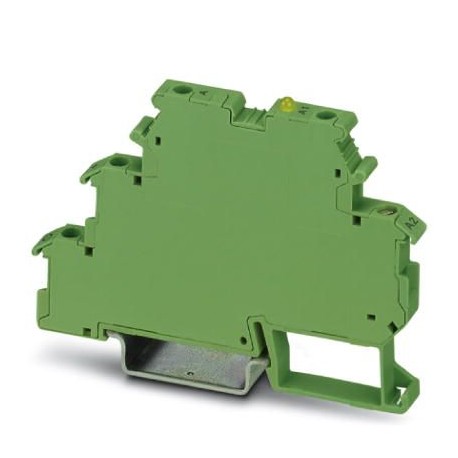

DEK-OE-120AC/ 48DC/100 2941659 PHOENIX CONTACT Eingabe-Solid-State-Relaisklemme, Eingang: 120 V DC, Ausgang:.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

DEK-OE-120AC/ 48DC/100 2941659 PHOENIX CONTACT Eingabe-Solid-State-Relaisklemme, Eingang: 120 V DC, Ausgang:..

DEK-OE-120AC/ 48DC/100

2941659

PHOENIX_CONTACT

10

Verfügbar

Schiff am heute

Eingabe-Solid-State-Relaisklemme, Eingang: 120 V DC, Ausgang: 3 - 48 V DC/100 mA, Klemmenbreite 6,2 mm

Mehr Infos


Steuerungen SPS

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
10+$48.32
20+$47.63
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Maße

Breite6,2 mm
Höhe80 mm
Tiefe56 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-20 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport)-20 °C ... 70 °C

Eingangsdaten

Eingangsnennspannung UN120 V AC
Eingangsspannungsbereich bezogen auf UN0,9 ... 1,1
Schaltschwelle "0"-Signal bezogen auf UN≤ 0,4
Schaltschwelle "1"-Signal bezogen auf UN≥ 0,8
Typischer Eingangsstrom bei UN3,2 mA
Einschaltzeit typisch10 ms
Ausschaltzeit typisch20 ms
BetriebsspannungsanzeigeLED gelb
SchutzbenennungVerpolschutz
Überspannungsschutz
Übertragungsfrequenz3 Hz

Ausgangsdaten

Ausgangsspannungsbereich3 V DC ... 48 V DC
Grenzdauerstrom100 mA
Spannungsabfall bei max. Grenzdauerstrom≤ 0,9 V
Ausgangsschaltung2-Leiter massefrei, 3-Leiter massegebunden
SchutzbenennungVerpolschutz
Freilaufdiode
Schutzschaltung/-BauteilVerpolschutzdiode
Freilaufdiode
Ausgangswiderstandca. 22 kΩ (bei 3-Leiterbetrieb)

Anschlussdaten Eingangsseite

Benennung AnschlussEingangsseite
AnschlussartSchraubanschluss
Abisolierlänge8 mm
SchraubengewindeM3
Leiterquerschnitt starr0,2 mm² ... 2,5 mm²
Leiterquerschnitt flexibel0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG24 ... 12
Anzugsdrehmoment0,5 Nm

Allgemein

Prüfspannung Eingang/Ausgang2,5 kV AC
Einbaulagebeliebig
Montagehinweisanreihbar ohne Abstand
Betriebsart100 % ED
BenennungNormen / Bestimmungen
Normen/BestimmungenIEC 60664
EN 50178
IEC 62103
Bemessungsstoßspannung / IsolierungBasisisolierung
Verschmutzungsgrad2
ÜberspannungskategorieIII

Datasheet - PDF

Title:Language:Size:Type:
PHOENIX CONTACT-2941659-DEK-OE-120AC/ 48DC/100English123 KbytesPHOENIX CONTACT-2941659-DEK-OE-120AC/ 48DC/100
