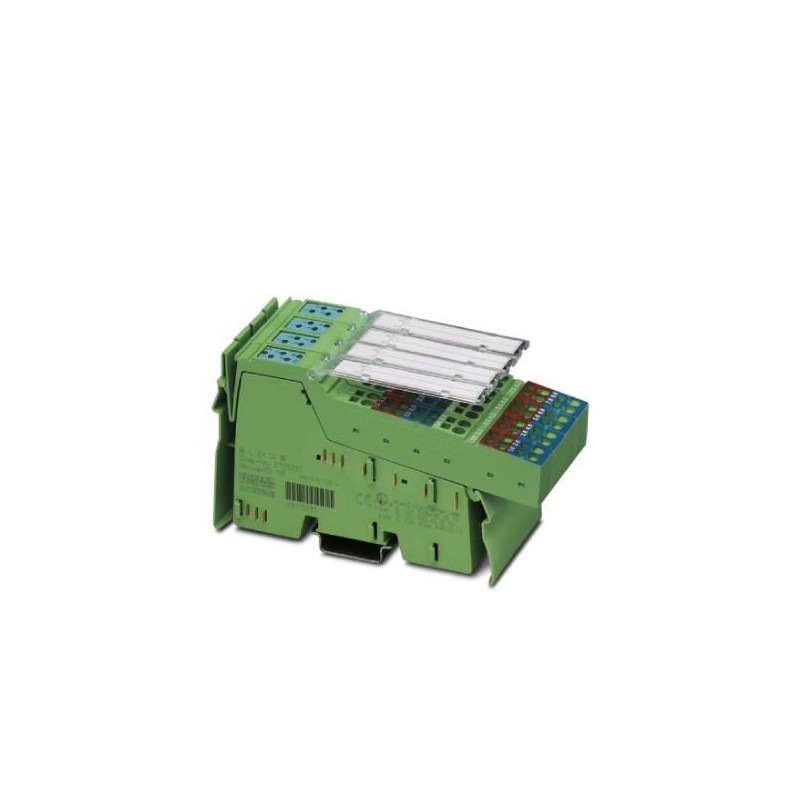

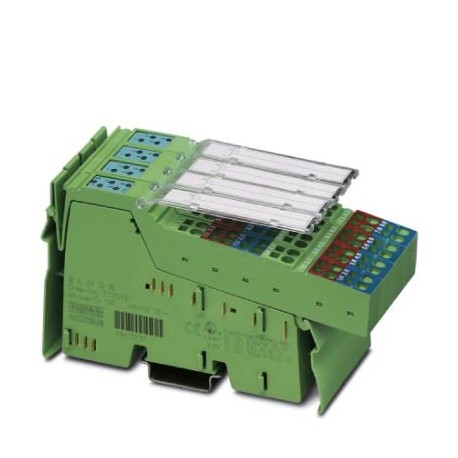

IB IL 24 DI 16-XC-PAC 2701154 PHOENIX CONTACT Inline-Klemme
IB IL 24 DI 16-XC-PAC
2701154
PHOENIX_CONTACT
Inline-Klemme
I / O
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2701154 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | O1 - Automatisierungssys. |
| Katalogseite | Seite 147 (C-6-2017) |
| GTIN | 4046356713801 |
| Gewicht pro Stück (exklusive Verpackung) | 210,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 234,800 g |
| Zolltarifnummer | 85389091 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 55 °C (Standard) |
|---|---|
| -40 °C ... 70 °C (Erweitert, siehe Kapitel "Erfolgreich getestet: Einsatz unter extremen Umgebungsbedingungen" im Datenblatt.) | |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 10 % ... 95 % (keine Betauung) |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 10 % ... 95 % (keine Betauung) |
| Luftdruck (Betrieb) | 70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Luftdruck (Lagerung/Transport) | 70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Schutzart | IP20 |
Allgemein
| Montageart | Tragschiene |
|---|---|
| Nettogewicht | 210 g |
| Hinweis zu Gewichtsangaben | mit Steckern |
| Betriebsart | Prozessdatenbetrieb mit einem Wort |
Schnittstellen
| Benennung | Inline-Lokalbus |
|---|---|
| Anzahl der Kanäle | 2 |
| Anschlussart | Inline-Datenrangierer |
| Übertragungsgeschwindigkeit | 500 kBit/s |
Inline Potenziale
| Benennung | Versorgung der Logik (UL) |
|---|---|
| Versorgungsspannung | 7,5 V DC |
| Stromaufnahme | max. 60 mA |
| Leistungsaufnahme | max. 0,45 W (an UL) |
| Benennung | Versorgung des Segmentkreises (US) |
| Versorgungsspannung | 24 V DC (über Potenzialrangierer) |
| Versorgungsspannungsbereich | 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Stromaufnahme | max. 4 A |
| 0 A |
Digitale Eingänge
| Benennung Eingang | Digitale Eingänge |
|---|---|
| Beschreibung des Eingangs | IEC 61131-2 Typ 1 |
| Anschlussart | Zugfederanschluss |
| Anschlusstechnik | 3-Leiter |
| Anzahl der Eingänge | 16 |
| Ansprechzeit typisch | < 1 ms |
| Eingangsspannung | 24 V DC |
| Eingangsspannungsbereich "0"-Signal | -3 V DC ... 5 V DC |
| Eingangsspannungsbereich "1"-Signal | 15 V DC ... 30 V DC |
| Nenneingangsstrom bei UIN | min. 3 mA (bei Nennspannung) |
| Verzögerungszeit bei Signalwechsel von 0 auf 1 | 1 ms |
| Verzögerungszeit bei Signalwechsel von 1 auf 0 | 1 ms |
Potenzialtrennung
| Prüfstrecke | 7,5-V-Versorgung (Buslogik) / 24-V-Versorgung (Peripherie) 500 V AC 50 Hz 1 min. |
|---|---|
| 24-V-Versorgung (Peripherie) / Funktionserde 500 V AC 50 Hz 1 min. | |
| 7,5-V-Versorgung (Buslogik) / Funktionserde 500 V AC 50 Hz 1 min. |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.027240404eCl@ss 4.127240404eCl@ss 5.027242204eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX AUTOMATION DE.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2701154-IB IL 24 DI 16-XC-PAC | 153 Kbytes |
|
