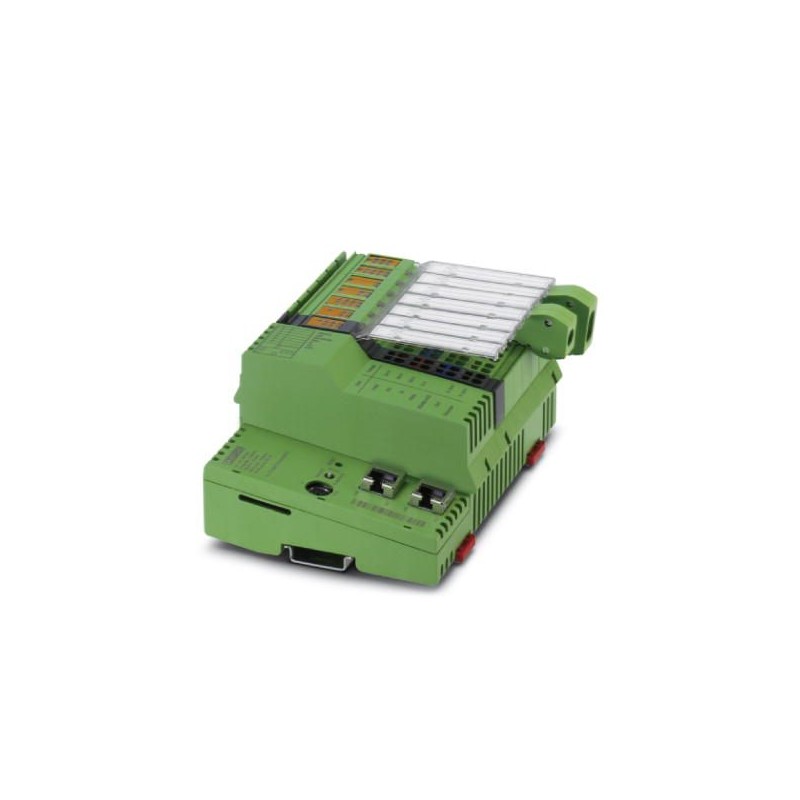

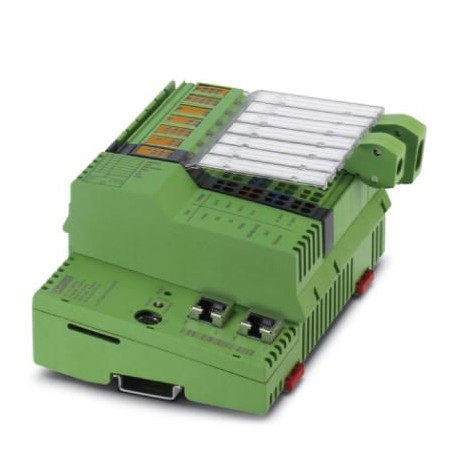

ILC 191 ME/INC 2700075 PHOENIX CONTACT Inline-Controller mit integrierter Puls-Richtungs-/PWM-Schnittstelle,..
ILC 191 ME/INC
2700075
PHOENIX_CONTACT
Steuerung
Kontrollsysteme
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2700075 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | O1 - Automatisierungssys. |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 82 (C-6-2017) |
| GTIN | 4046356479103 |
| Gewicht pro Stück (exklusive Verpackung) | 450,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 607,800 g |
| Zolltarifnummer | 85371091 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Schutzart | IP20 |
|---|---|
| Umgebungstemperatur (Betrieb) | -25 °C ... 55 °C |
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 10 % ... 95 % (nach DIN EN 61131-2) |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 10 % ... 95 % (nach DIN EN 61131-2) |
| Luftdruck (Betrieb) | 70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Luftdruck (Lagerung/Transport) | 70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Schock | 25g, Kriterium 1, nach IEC 60068-2-27 |
| Vibration (Betrieb) | 5g |
Steuerungssystem
| Engineering-Werkzeug | PC WORX |
|---|---|
| PC WORX EXPRESS | |
| Unterstützte Programmiersprachen | Programmierung nach IEC 61131-3 |
| Diagnosewerkzeug | DIAG+ |
| Konfigurationswerkzeug | Config+ ab Version 1.01 |
IEC-61131-Laufzeitsystem
| Engieering-Werkzeug | PC WORX |
|---|---|
| PC WORX EXPRESS | |
| Programmspeicher | 1 MByte |
| Datenspeicher | 1 MByte |
| Remanenter Datenspeicher | 48 kByte (NVRAM) |
| Anzahl Steuerungs-Tasks | 8 |
| Echtzeituhr | ja |
Feldbus-Funktion
| Anzahl der Prozessdaten | max. 4096 Bit (INTERBUS) |
|---|---|
| max. 32768 Bit (interner Modbus/TCP-Client) | |
| Anzahl der unterstützten Teilnehmer | max. 128 |
| Anzahl der anschließbaren Lokalbus-Teilnehmer | max. 63 (Stromaufnahme ist zu beachten) |
| Anzahl der Teilnehmer mit Parameterkanal | max. 24 |
| Anzahl unterstützter Abzweigklemmen mit Fernbusstich | max. 3 |
Datenschnittstellen
| Schnittstelle | Ethernet 10Base-T/100Base-TX |
|---|---|
| Anzahl | 2 |
| Anschlussart | RJ45-Buchse |
| Übertragungsgeschwindigkeit | 10/100 MBit/s |
| Schnittstelle | INTERBUS-Lokalbus (Master) |
| Anzahl | 1 |
| Anschlussart | Inline-Datenrangierer |
| Übertragungsgeschwindigkeit | 500 kBaud / 2 MBaud (umschaltbar) |
| Schnittstelle | Parametrierung/Bedienung/Diagnose |
| Anzahl | 1 |
| Anschlussart | 6-polige MINI-DIN-Buchse (PS/2) |
| Übertragungsgeschwindigkeit | max. 115,2 kBit/s |
| Schnittstelle | RS-422/-485 |
| Anzahl | 1 |
| Anschlussart | 4-polig bei Vollduplex |
| 2-polig bei Halbduplex |
Direkte Ein-/Ausgänge
| Benennung Eingang | Digitale Eingänge |
|---|---|
| Anzahl der Eingänge | 8 |
| Anschlussart | Inline-Potenzialverteiler |
| Anschlusstechnik | 2-, 3-, 4-Leiter |
| Beschreibung des Eingangs | EN 61131-2 Typ 1 NPN/PNP |
| Benennung Ausgang | Digitale Ausgänge |
| Anzahl der Ausgänge | 4 |
| Anschlussart | Zugfederanschluss |
| Anschlusstechnik | 2-, 3-, 4-Leiter |
| Maximaler Ausgangsstrom je Kanal | 500 mA |
| Benennung Ausgang | Puls Richtungsausgang für 5-V-Signale |
| Anzahl Puls-Richtungs-Ausgänge | 2 (alternativ zur Pulsweitenmodulation einsetzbar) |
| Anschlussart | Zugfederanschluss |
| Anschlusstechnik | 2-, 3-Leiter |
| Ausgangsspannung | 5 V |
| Grenzfrequenz | 150 kHz |
| Benennung Eingang | Zählereingang für 24-V-Signale |
| Anzahl der Eingänge | 2 |
| Eingangsspannungsbereich "1"-Signal | 5 V DC ... 24 V DC |
| Eingangsfrequenz | 200 kHz |
| Benennung Eingang | Encodereingang |
| Anzahl der Eingänge | 2 (3-spulig, asymetrisch) |
| Eingangsspannungsbereich "1"-Signal | 5 V DC ... 24 V DC |
Versorgung
| Stromaufnahme typisch | 350 mA |
|---|---|
| Versorgungsspannung | 24 V DC |
| Versorgungsspannungsbereich | 19,2 V DC ... 30 V DC |
| Restwelligkeit | ± 5 % |
| Verlustleistung | max. 8,4 W |
Normen und Bestimmungen
| Elektromagnetische Verträglichkeit | Konformität zur EMV-Richtlinie 2014/30/EU |
|---|---|
| Störaussendung | Prüfung der Störaussendung nach EN 61000-6-4 EN 55011 Klasse A |
| Störfestigkeit Surge | Prüfung der Störfestigkeit nach EN 61000-6-2 Transiente Überspannung (Surge) EN 61000-4-5/IEC 61000-4-5 Kriterium B, Versorgungsleitungen DC: 0,5 kV/0,5 kV (symmetrisch/unsymmetrisch), Feldbuskabelschirm 1 kV |
| Störfestigkeit Burst | Prüfung der Störfestigkeit nach EN 61000-6-2 Schnelle Transienten (Burst) EN 61000-4-4/IEC 61000-4-4 Kriterium A, alle Schnittstellen 1 kVKriterium B, alle Schnittstellen 2 kV |
| Störfestigkeit EF | Prüfung der Störfestigkeit nach EN 61000-6-2 Elektromagnetische Felder EN 61000-4-3/IEC 61000-4-3 Kriterium A, Feldstärke: 10 V/m |
| Störfestigkeit ESD | Prüfung der Störfestigkeit nach EN 61000-6-2 Entladung statischer Elektrizität (ESD) EN 61000-4-2/IEC 61000-4-2 Kriterium B, 6 kV Kontaktentladung, 8 kV Luftentladung |
| Störfestigkeit leitungsgeführte Störgrößen | Prüfung der Störfestigkeit nach EN 61000-6-2 Leitungsgeführte Störgrößen EN 61000-4-6/IEC 61000-4-6 Kriterium A, Prüfspannung 10 V |
| Vibration (Lagerung/Transport) | 5g |
| Schock | 25g, Kriterium 1, nach IEC 60068-2-27 |
| Vibration (Betrieb) | 5g |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027240409eCl@ss 4.127240409eCl@ss 5.027242207eCl@ss 5.127242700eCl@ss 6.027242200eCl@ss 7.027242207eCl@ss 8.027242207eCl@ss 9.027242207
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX AUTOMATION DE.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2700075-ILC 191 ME/INC | 119 Kbytes |
|
