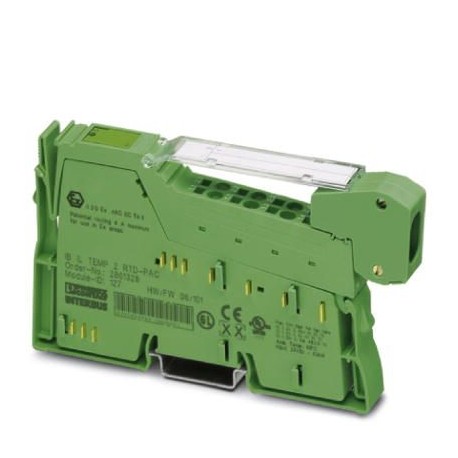

IB IL TEMP 2 RTD-PAC 2861328 PHOENIX CONTACT Inline-Analog-Eingabeklemme, komplett mit Zubehör (Anschlussste.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

IB IL TEMP 2 RTD-PAC 2861328 PHOENIX CONTACT Inline-Analog-Eingabeklemme, komplett mit Zubehör (Anschlussste..

IB IL TEMP 2 RTD-PAC

2861328

PHOENIX_CONTACT

Verfügbar

Schiff am heute

Inline-Analog-Eingabeklemme, komplett mit Zubehör (Anschlussstecker und Beschriftungsfeld), 2 Eingänge, RTD (Widerstandsfühler), 2-, 3-, 4-Leiter-Anschlusstechnik

Mehr Infos


Steuerungen SPS

AUTOMATION Komponenten und Systeme - PHOENIX CONTACT

Steuerungstechnik - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Produktbeschreibung

Mit diesen Analog-Eingabeklemmen lassen sich Signale handelsüblicher Thermoelemente bzw. Widerstandsthermometer erfassen.

Die Klemmen sind für den Anschluss verschiedener Sensortypen konfigurierbar. Der Anwender hat die Möglichkeit die verschiedenen Sensor-Kennlinien über Prozessdaten selbst zu konfigurieren. So lässt sich in verschiedensten Anwendungsfällen eine optimale Anpassung realisieren.

Die Inline-Klemmen können mit Hilfe von klappbaren Beschriftungsfeldern gekennzeichnet werden. Die Felder sind mit Einsteckkarten bestückt, die sich je nach Anwendung individuell beschriften lassen. Zur Kennzeichnung der Klemmstellen steht darüber hinaus das bewährte Zackband ZBFM-6... zur Verfügung.

Maße

Breite12,2 mm
Höhe136,8 mm
Tiefe71,5 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-25 °C ... 55 °C
Umgebungstemperatur (Lagerung/Transport)-25 °C ... 85 °C
Zulässige Luftfeuchtigkeit (Betrieb)10 % ... 95 % (nach DIN EN 61131-2)
Zulässige Luftfeuchtigkeit (Lagerung/Transport)10 % ... 95 % (nach DIN EN 61131-2)
Luftdruck (Betrieb)70 kPa ... 106 kPa (bis zu 3000 m üNN)
Luftdruck (Lagerung/Transport)70 kPa ... 106 kPa (bis zu 3000 m üNN)
SchutzartIP20

Allgemein

Nettogewicht67 g
Hinweis zu Gewichtsangabenmit Stecker
MontageartTragschiene

Schnittstellen

BenennungInline-Lokalbus
AnschlussartInline-Datenrangierer
Übertragungsgeschwindigkeit500 kBit/s
ÜbertragungsphysikKupfer

Inline Potenziale

Logikspannung UL7,5 V DC (über Potenzialrangierer)
Stromaufnahme aus ULmax. 60 mA
typ. 43 mA
Peripherie-Versorgungsspannung UANA24 V DC
Stromaufnahme aus UANAmax. 18 mA
typ. 11 mA
Leistungsaufnahmetyp. 587 mW
max. 882 mW

Analoge Eingänge

Anzahl der Eingänge2
Benennung EingangAnaloge RTD-Eingänge
Beschreibung des EingangsEingang für resistive Temperatursensoren
AnschlussartZugfederanschluss
Anschlusstechnik2-, 3-Leiter (geschirmt)
Verwendbare Sensortypen (RTD)Pt-, Ni-, KTY-, Cu-Sensoren, lineare Widerstände
Widerstandsbereich linear0 Ω ... 400 Ω
0 Ω ... 4 kΩ
Messprinzipsukzessive Approximation
Messwertdarstellung16 Bit Zweierkomplement und andere
A/D-Wandlungszeittyp. 120 µs (pro Kanal)
Auflösung A/D16 Bit (15 Bit + Vorzeichen)
Prozessdaten-Update30 ms

Datasheet - PDF

Title:Language:Size:Type:
PHOENIX CONTACT-2861328-IB IL TEMP 2 RTD-PACEnglish125 KbytesPHOENIX CONTACT-2861328-IB IL TEMP 2 RTD-PAC
